Καλώδιο οπτικών οπτικών ινών uni-tube

Η δομή του καλωδίου οπτικών οπτικών οπτικών ινών Uni-Tube είναι να τοποθετηθεί οπτική ίνες 250 μm σε ένα χαλαρό σωλήνα από υλικό υψηλού συντελεστή και ο χαλαρός σωλήνας γεμίζει με αδιάβροχη ένωση. Ο χαλαρός σωλήνας είναι διαμήκως τυλιγμένος με ένα στρώμα με διπλή όψη χάλυβα χάλυβα (PSP) και προστίθεται υλικό αποκλεισμού νερού μεταξύ του χάλυβα και του χαλαρού σωλήνα για να εξασφαλιστεί η απόδοση της συμπαγής και η αποκατάσταση του νερού του οπτικού καλωδίου. Δύο παράλληλα καλώδια χάλυβα τοποθετούνται και στις δύο πλευρές και στη συνέχεια μια θήκη πολυαιθυλενίου εξωθείται για να σχηματίσει ένα καλώδιο.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Χαρακτηριστικά

Καλή μηχανική απόδοση και θερμοκρασία

Υψηλής αντοχής χαλαρός σωλήνας που είναι ανθεκτικό στην υδρόλυση

Ειδική ένωση πλήρωσης σωλήνα εξασφαλίστε μια κρίσιμη προστασία των ινών

Αντίσταση και ευελιξία συντριβής

PSP ενισχύοντας την απόδειξη υγρασίας

Δύο παράλληλα καλώδια χάλυβα εξασφαλίζουν αντοχή εφελκυσμού

Μικρή διάμετρος, ελαφρύ βάρος και φιλική εγκατάσταση

Μπορούν να παραχθούν μεγαλύτερα μήκη τμήματος

Πρότυπα

Το καλώδιο GYXS/GYXTW συμμορφώνεται με το πρότυπο YD/T 769.

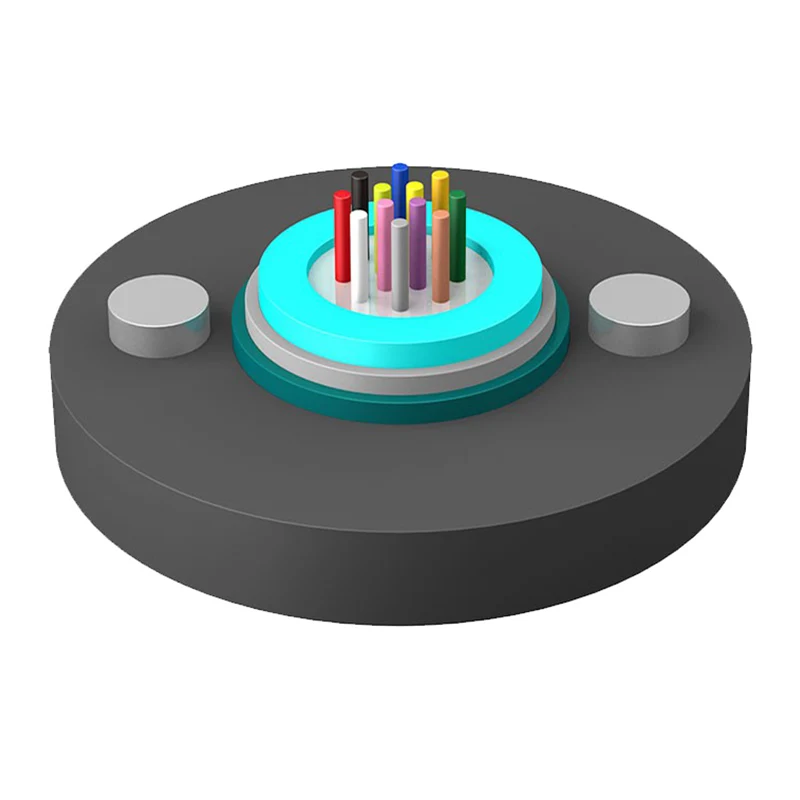

Δομή σχεδίασης

1. Ίνες

2. Σωλήνα σωλήνα

4. Χαλαρός σωλήνας

5. Χάλυβα σύρμα

6. Υλικό παρεμπόδισης νερού

7. PSP

Uni-tube Light-armored Fiber Optic Cable

Τεχνικές παραμέτρους

Τύπος καλωδίου (Αυξήθηκε κατά 2 ίνες)	Αρίθμηση ινών	Βάρος καλωδίου (Ref) (kg/km)	Αντοχή σε εφελκυσμό Μακροπρόθεσμος/βραχυπρόθεσμος (N)	Συντριβή αντίστασης Μακροπρόθεσμος/βραχυπρόθεσμος (N/100mm)	Ακτίνα κάμψης Στατικός/δυναμικός (mm)
GYXS/GYXTW-2 ~ 12XN	2 ~ 12	82	600/1500	300/1000	10δ/20δ
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	127	600/1500
GYXS/GYXTW-2 ~ 12XN	2 ~ 12	124	1000/3000
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	147	1000/3000

Θερμοκρασία αποθήκευσης/λειτουργίας: -40 ℃ -+70 ℃

Οπτικά χαρακτηριστικά

Τύπος ίνας	Εξασθένηση (+20 ℃））				Εύρος ζώνης		Αριθμητικό άνοιγμα	Μήκος κύματος καλωδίου λCC
Τύπος ίνας	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Αριθμητικό άνοιγμα	Μήκος κύματος καλωδίου λCC
G.652	---	---	≤0,36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23db/km	---	---	---	≤1450nm
50/125μm	≤3,3db/km	≤1,2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 ήδη	---
62.5/125μm	≤3,5db/km	≤1,2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 ήδη	---

Σημείωμα:

ένα. Το επίθεμα XN δηλώνει τον τύπο ινών

σι. Οι ρυθμίσεις χρωμάτων των ινών και του σωλήνα καθορίζονται στον πίνακα αναγνώρισης χρώματος

ντο. Το καλώδιο οπτικών οπτικών ινών Uni-Tube δεν πρέπει να αποθηκεύει σε υπαίθριο περιβάλλον περισσότερο από 6 μήνες για να διατηρηθεί η καλή κατάσταση του καλωδίου καλωδίου

Εφαρμογή: αγωγός/κεραία

Uni-tube Light-armored Fiber Optic Cable
