Η κατασκευή FTTH (Fiber to the Home) είναι η σύνδεση οπτικών ινών απευθείας στο σπίτι του χρήστη για να παρέχει στους χρήστες υψηλής ταχύτητας και σταθερής ευρυζωνικής πρόσβασης. Στη διαδικασία κατασκευής FTTH, απαιτούνται διάφορα υλικά και εξοπλισμός:
· Καλώδιο πτώσης: Έχει τα χαρακτηριστικά του μικρού μεγέθους, του ελαφρού βάρους, της καλής ευελιξίας, της ισχυρής αντίστασης της κάμψης κλπ. Είναι εύκολο να τοποθετηθείτε σε σύνθετα εσωτερικά και εξωτερικά περιβάλλοντα και μπορεί να συνδεθεί άμεσα με τον εξοπλισμό τερματικού χρήστη. Είναι ένας συνήθως χρησιμοποιούμενος οπτικός τύπος καλωδίου για την καταχώρηση στο σπίτι FTTH.
· Υπαίθριο καλώδιο οπτικών ινών: Υπάρχουν πολλοί τύποι σύμφωνα με διαφορετικά περιβάλλοντα και απαιτήσεις, όπως το οπτικό καλώδιο, το άμεσο θαμμένο οπτικό καλώδιο, το οπτικό καλώδιο του αγωγού κλπ. Έχει μεγαλύτερη εξωτερική διάμετρο, καλύτερες μηχανικές ιδιότητες και απόδοση προστασίας και μπορεί να αντέξει την επίδραση των σκληρών εξωτερικών περιβαλλόντων. Χρησιμοποιείται για τη μετάδοση οπτικών σημάτων από το κλείσιμο της οπτικής καλωδίων ή των οπτικών διαχωριστών στο κτίριο ή στην περιοχή όπου βρίσκεται ο χρήστης.
· PΛηστεία: Το ένα άκρο διαθέτει ένα βύσμα σύνδεσης οπτικών ινών και το άλλο άκρο είναι το σπασμένο άκρο της οπτικής ίνας, το οποίο χρησιμοποιείται για τη σύνδεση της οπτικής ίνα στο οπτικό καλώδιο με οπτικό εξοπλισμό επικοινωνίας ή οπτικές εγκαταστάσεις διανομής για την επίτευξη σύζευξης και μετάδοσης οπτικών σημάτων.
· Καλώδιο patch (jumper): Και τα δύο άκρα του είναι εξοπλισμένα με βύσματα σύνδεσης οπτικών ινών, τα οποία είναι ευέλικτα και βολικά για σύνδεση. Μπορούν να χρησιμοποιηθούν για προσωρινή ή μόνιμη σύνδεση μεταξύ εξοπλισμού οπτικής επικοινωνίας, μεταξύ των οπτικών πλαισίων διανομής.
· Κλείσιμο ματίσματος καλωδίων: Χρησιμοποιείται για τη σύντηξη οπτικών ινών και την προστασία στη μέση της οπτικής γραμμής καλωδίων. Όταν το οπτικό καλώδιο δεν είναι αρκετά μεγάλο ή πρέπει να διακλαδιστεί, το κλείσιμο της σύνδεσης καλωδίων χρησιμοποιείται για τη σύνδεση δύο ή περισσότερων οπτικών καλωδίων και τη σφράγιση και την προστασία του σημείου σύντηξης οπτικών ινών για να αποτρέψει τους εξωτερικούς περιβαλλοντικούς παράγοντες από την καταστροφή του κλεισίματος, εξασφαλίζοντας τη σταθερότητα και την αξιοπιστία της οπτικής μετάδοσης σήματος.
· Πλαίσιο τερματισμού: Εγκαταστάθηκε στο άκρο του χρήστη ή στο σημείο εισαγωγής οπτικού καλωδίου, χρησιμοποιείται για τη συγχώνευση ή την ψυχρή ρύθμιση της οπτικής ίνας στο οπτικό καλώδιο με το pigtail και οδηγήστε το pigtail για να συνδεθείτε με τον εξοπλισμό τερματικού χρήστη ή άλλο εξοπλισμό οπτικής επικοινωνίας. Παίζει το ρόλο του καθορισμού του ακροδέκτη οπτικού καλωδίου, προστατεύοντας την οπτική σύντηξη ινών και σφράγιση της εισόδου και εξόδου οπτικού καλωδίου.
· Οπτικό υπουργικό συμβούλιο σύνδεσης: Είναι ο εξοπλισμός διασταύρωσης μεταξύ των οπτικών καλωδίων του κορμού και των οπτικών καλωδίων διανομής στο υπαίθριο δίκτυο πρόσβασης οπτικών καλωδίων, το οποίο χρησιμοποιείται για την πραγματοποίηση των λειτουργιών της οπτικής καθορισμού καλωδίων, της προστασίας, της συγκόλλησης, της καλωδίωσης κλπ. σε διάφορους τομείς χρηστών μέσω των οπτικών καλωδίων διανομής.
· Οπτικός διαχωριστής: Πρόκειται για μια συσκευή που διανέμει το οπτικό σήμα σε μια οπτική ίνα εισόδου σε πολλαπλές οπτικές ίνες εξόδου σε μια συγκεκριμένη αναλογία. Στα δίκτυα FTTH, οι οπτικοί διαχωριστές εγκαθίστανται συνήθως σε κιβώτια οπτικού καλωδίου, σε πλαίσια διανομής οπτικών ινών ή διαδρόμους χρήστη για την επίτευξη διαχωρισμού της μετάδοσης οπτικών σημάτων, επιτρέποντας σε πολλούς χρήστες να μοιράζονται τους πόρους οπτικού σήματος ενός οπτικού καλωδίου και να μειώνουν το κόστος κατασκευής δικτύου. Οι συνήθεις αναλογίες διαχωρισμού οπτικού διαχωριστή περιλαμβάνουν 1: 2, 1: 4, 1: 8, 1:16, 1:32, 1:64, κλπ.

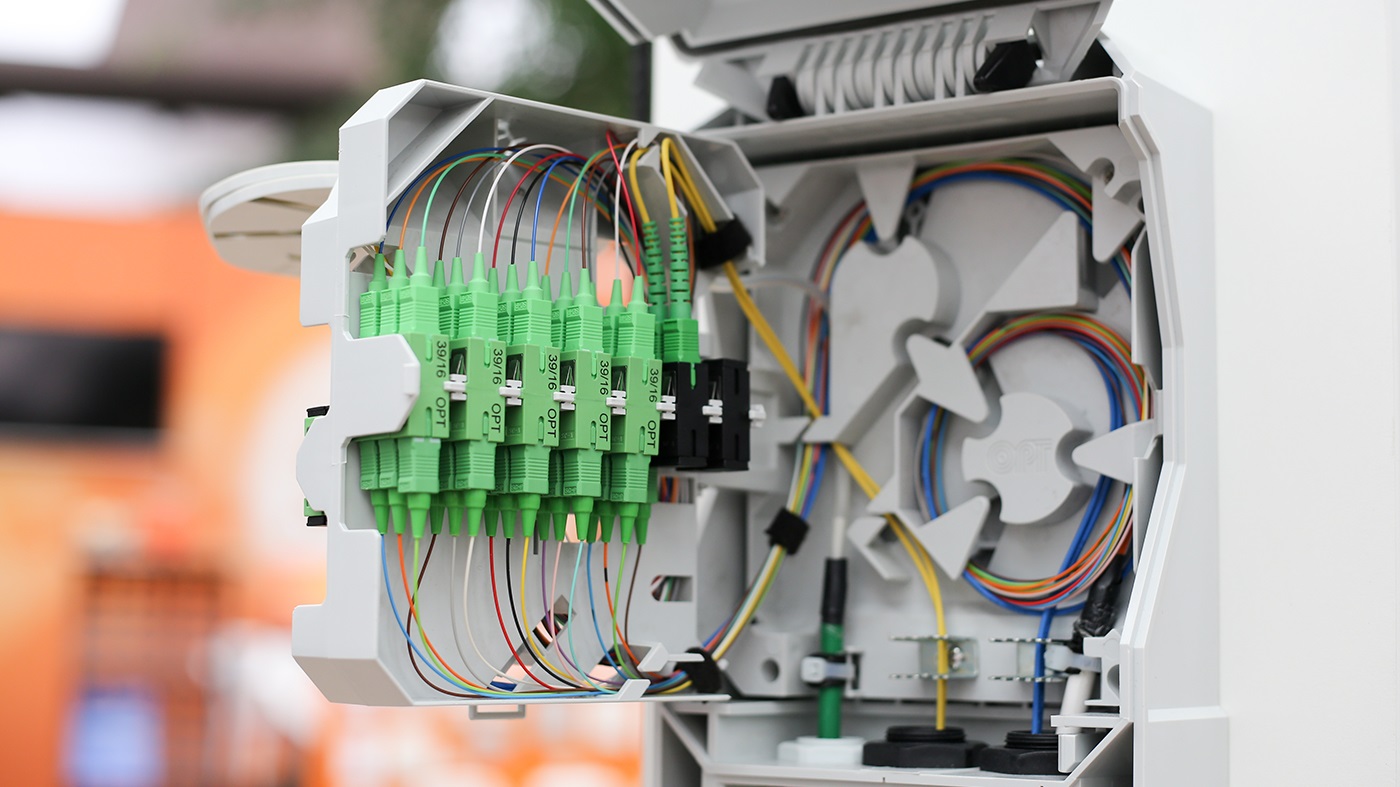

· Πλαίσιο διανομής οπτικών ινών: Εγκαταστάθηκε στον διάδρομο του χρήστη ή στον αδύναμο ρεύμα άξονα, που χρησιμοποιείται για τη διάσπαση των ινών, την καλωδίωση και την τερματική σύνδεση οπτικών καλωδίων. Το κιβώτιο διαχωρισμού οπτικών ινών είναι γενικά εξοπλισμένο με οπτικούς διαχωριστές, pigtails, προσαρμογείς και άλλες συσκευές, οι οποίες μπορούν να διανείμουν τις οπτικές ίνες στο οπτικό καλώδιο στο σπίτι κάθε χρήστη και να συνδέσουν το οπτικό καλώδιο που εισάγεται στο σπίτι του χρήστη με τη θύρα εξόδου του οπτικού διαχωριστή για να συνειδητοποιήσει τη διανομή οπτικών σημάτων στο σπίτι.
