Μη θωρακισμένο καλώδιο οπτικών ινών με μη μεταλλικό στέλεχος αντοχής

ΟΜη θωρακισμένο καλώδιο οπτικών ινών με μη μεταλλικό στέλεχος αντοχήςαποτελείται από οπτικές ίνες 250μm που εισάγονται σε χαλαρούς σωλήνες κατασκευασμένους από υλικό υψηλής αντοχής, γεμάτο με αδιάβροχη ένωση. Ο πυρήνας του καλωδίου είναι κεντραρισμένος σε ένα μη μεταλλικό μέλος αντοχής FRP, γύρω από το οποίο οι χαλαροί σωλήνες και τα υλικά πλήρωσης είναι ελικοειδώς συνδεδεμένα για να σχηματίσουν έναν συμπαγή, στρογγυλό πυρήνα. Τα πληρωτικά που εμποδίζουν το νερό καταλαμβάνουν τυχόν κενά και μια εξωτερική θήκη πολυαιθυλενίου προστατεύει τη δομή του καλωδίου.

Βασικά Χαρακτηριστικά

• Ισχυρή μηχανική απόδοση και απόδοση θερμοκρασίας
• Χαλαρό υλικό σωλήνα με υψηλή αντοχή στην υδρόλυση και αντοχή σε εφελκυσμό
• Ειδική ένωση πλήρωσης σωλήνων για κρίσιμη προστασία ινών
• Αντίσταση σύνθλιψης σε συνδυασμό με ευέλικτη σχεδίαση για εγκατάσταση
• Ολοκληρωτικά μέτρα στεγανότητας: κεντρικό μέλος FRP, ενώσεις πλήρωσης σωλήνων, 100% πλήρωση πυρήνα
• Συμμόρφωση με τα πρότυπα: YD/T 901 και IEC 60794-1

Τεχνικές Προδιαγραφές

• Πλήθος οπτικών ινών: Διατίθενται πολλές διαμορφώσεις (π.χ. 6-144 ίνες)
• Τύπος ινών: Single-mode ή multimode 250μm
• Χαλαρό υλικό σωλήνα: Πολυμερές υψηλού συντελεστή
• Γέμισμα: Τζελ που μπλοκάρει το νερό
• Μέλος αντοχής: Μη μεταλλική ράβδος FRP
• Εξωτερικό περίβλημα: Πολυαιθυλένιο (PE)
• Θερμοκρασία λειτουργίας: -40°C έως +70°C
• Ελάχιστη ακτίνα κάμψης: 20× διάμετρος καλωδίου (υπό φορτίο)

Εφαρμογές

Αυτά τα καλώδια χρησιμοποιούνται ευρέως σε:

• Τηλεπικοινωνιακοί φορείς για δίκτυα κορμού και πρόσβασης
• Συστήματα μετάδοσης ραδιοφωνικού και τηλεοπτικού σήματος
• Μετάδοση δεδομένων τοπικού δικτύου (LAN).
• Βιομηχανικές μπροστινές συνδέσεις σε έργα ηλεκτρικής ενέργειας, σιδηροδρόμων και αυτοκινητοδρόμων
• Άλλα μεγάλης κλίμακας έργα μηχανικής και υποδομής

Φόντα

• Ο ανθεκτικός μη μεταλλικός σχεδιασμός μειώνει τον κίνδυνο διάβρωσης και κάνει το καλώδιο ελαφρύτερο
• Η συμπαγής στρωτή δομή βελτιώνει την αντοχή σε εφελκυσμό και την ευκαμψία
• Τα υλικά που εμποδίζουν το νερό εξασφαλίζουν υψηλή αξιοπιστία σε υγρά ή υγρά περιβάλλοντα
• Συμβατότητα με διάφορες μεθόδους εγκατάστασης, συμπεριλαμβανομένων αγωγών και εναέριας ανάπτυξης
• Αποδεδειγμένη απόδοση σε εγχώρια και διεθνή έργα, με την υποστήριξη της κατασκευαστικής εμπειρίας της Orientalfiber

FAQ

Ε: Μπορεί αυτό το καλώδιο να χρησιμοποιηθεί σε εξωτερικές εγκαταστάσεις;

Α: Ναι, το περίβλημα PE και οι ενώσεις που εμποδίζουν το νερό το καθιστούν κατάλληλο για άμεση ταφή και ανάπτυξη αγωγών σε εξωτερικούς χώρους.

Ε: Πόσες ίνες μπορούν να διαμορφωθούν;

Α: Το καλώδιο μπορεί να προσαρμοστεί από 6 έως 144 ίνες ανάλογα με τις απαιτήσεις του έργου.

Ε: Το καλώδιο περιλαμβάνει μεταλλικά εξαρτήματα;

Α: Όχι, το μέλος αντοχής είναι μη μεταλλικό FRP, ελαχιστοποιώντας τα προβλήματα βάρους και διάβρωσης.

Ε: Είναι συμβατό με τον τυπικό οπτικό εξοπλισμό;

Α: Ναι, η ίνα 250μm και ο τυπικός σχεδιασμός χαλαρού σωλήνα εξασφαλίζουν συμβατότητα με τις συμβατικές μεθόδους ματίσματος και τερματισμού.

Πρότυπα

Το καλώδιο GYFTY συμμορφώνεται με το πρότυπο YD/T 901 καθώς και το IEC 60794-1

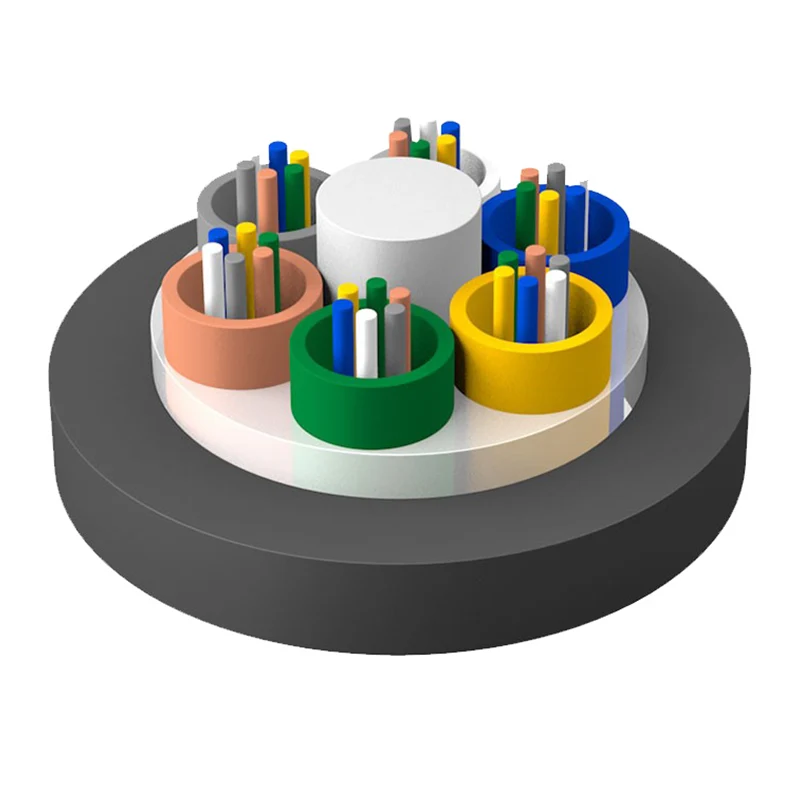

Σχέδιο Δομής

1.Ίνα

2.Σωλήνα πλήρωσης ένωση

3.Χαλαρός σωλήνας

4.Σύνθεση πλήρωσης καλωδίων

5.FRP Strength Μέλος

Θήκη 6.PE

Τεχνικές Παράμετροι

Θερμοκρασία αποθήκευσης/λειτουργίας: -40℃-+70℃

Οπτικά Χαρακτηριστικά

Σημείωμα:

ένα. Το επίθημα Xn υποδηλώνει τον τύπο ίνας

σι. Οι χρωματικές διατάξεις της ίνας και του σωλήνα καθορίζονται στον πίνακα αναγνώρισης χρώματος

ντο. Το καλώδιο δεν πρέπει να αποθηκεύεται σε εξωτερικό περιβάλλον για περισσότερο από 6 μήνες για να διατηρείται το καρούλι του καλωδίου σε καλή κατάσταση

Εφαρμογή: Αγωγός/Κεραία
