Καλώδιο οπτικών ινών Uni-tube Μη μεταλλικό μη θωρακισμένο καλώδιο οπτικών ινών

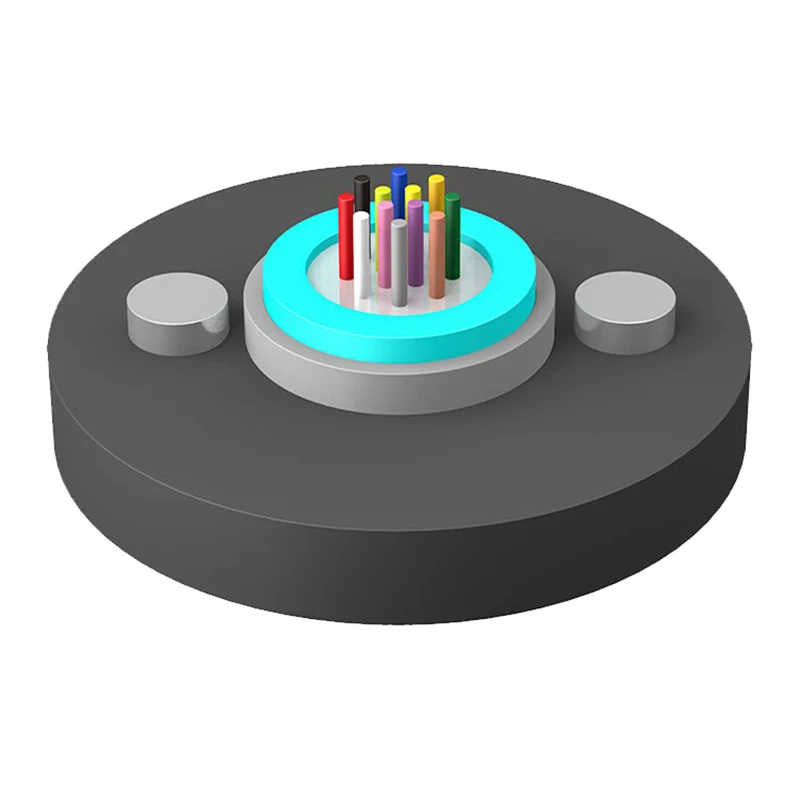

Η βασική αρχιτεκτονική του μη μεταλλικού μη θωρακισμένου καλωδίου οπτικών ινών Uni-tube (GYFXY) χρησιμοποιεί έναν κεντρικό χαλαρό σχεδιασμό σωλήνα. Μέσα σε αυτόν τον σωλήνα υψηλού συντελεστή, οι οπτικές ίνες 250μm προστατεύονται από μια εξειδικευμένη αδιάβροχη ένωση. Για να διατηρηθεί η δομική ακεραιότητα χωρίς τη χρήση μετάλλου, δύο παράλληλα πλαστικά ενισχυμένα με ίνες γυαλιού (FRP) τοποθετούνται στις απέναντι πλευρές του σωλήνα. Αυτή η διαμόρφωση περικλείεται στη συνέχεια σε μια στιβαρή θήκη από πολυαιθυλένιο (PE), παρέχοντας μια ισορροπία ευκαμψίας και αντοχής σε εφελκυσμό.

Βασικές προδιαγραφές και σύνθεση υλικού

• Οπτική ίνα: Τυπικές ίνες 250μm που βρίσκονται σε προστατευτικό χαλαρό σωλήνα.
• Μέλη αντοχής: Διπλό παράλληλο FRP (μη μεταλλικό) για αντίσταση ηλεκτρομαγνητικών παρεμβολών (EMI).
• Water Blocking: Ενσωματωμένα υλικά που εμποδίζουν το νερό και ένωση πλήρωσης σωλήνων για την αποφυγή εισόδου υγρασίας.
• Εξωτερική προστασία: θήκη πολυαιθυλενίου ανθεκτική στην υπεριώδη ακτινοβολία κατάλληλη για διαφορετικές περιβαλλοντικές συνθήκες.
• Συμμόρφωση: Πλήρως συμβατό με τα πρότυπα YD/T 769 για τηλεπικοινωνίες.

Λειτουργικά πλεονεκτήματα για την υποδομή δικτύου

1. Μη μεταλλικός σχεδιασμός για μετάδοση χωρίς παρεμβολές

Δεδομένου ότι το μη μεταλλικό μη θωρακισμένο καλώδιο οπτικών ινών Uni-tube χρησιμοποιεί FRP αντί για χάλυβα, είναι εντελώς διηλεκτρικό. Αυτό είναι ένα κρίσιμο σημείο αξίας για έργα μηχανικής κοντά σε ηλεκτροφόρα καλώδια ή σε περιοχές επιρρεπείς σε κεραυνούς, καθώς εξαλείφει τον κίνδυνο επαγόμενου ρεύματος.

2. Βελτιωμένη εγκατάσταση και χειρισμός

Η μικρή διάμετρος και το μειωμένο βάρος του καλωδίου Orientalfiber GYFXY επιτρέπουν μεγαλύτερα μήκη παράδοσης και ευκολότερο τράβηγμα μέσα από στενούς αγωγούς. Αυτό μειώνει τον αριθμό των απαραίτητων συνδέσεων, μειώνοντας τόσο το κόστος εργασίας όσο και την εξασθένηση του σήματος.

3. Περιβαλλοντική Ανθεκτικότητα

Το περίβλημα PE και τα ανθεκτικά στην υδρόλυση χαλαρά υλικά σωλήνων διασφαλίζουν ότι το μη μεταλλικό μη θωρακισμένο καλώδιο οπτικών ινών Uni-tube παραμένει λειτουργικό κάτω από ποικίλες θερμοκρασίες και έκθεση στην υπεριώδη ακτινοβολία. Η εσωτερική αλοιφή παρέχει ένα δευτερεύον ρυθμιστικό διάλυμα, προστατεύοντας τις ίνες από τη φυσική καταπόνηση και την υγρασία.

Τεχνικές Παράμετροι

Θερμοκρασία αποθήκευσης/λειτουργίας: -40℃-+70℃

Οπτικά Χαρακτηριστικά

Σημείωμα:

ένα. Το επίθημα Xn υποδηλώνει τον τύπο ίνας

σι. Οι χρωματικές διατάξεις της ίνας και του σωλήνα καθορίζονται στον πίνακα αναγνώρισης χρώματος

ντο. Το καλώδιο δεν πρέπει να αποθηκεύεται σε εξωτερικό περιβάλλον για περισσότερο από 6 μήνες για να διατηρείται το καρούλι του καλωδίου σε καλή κατάσταση

Εφαρμογή: Εναέρια

Προμήθειες και Πλαίσιο Εφαρμογών

Για αγοραστές χονδρικής και διαχειριστές έργων, τοΚαλώδιο οπτικών ινών Uni-tube Μη μεταλλικό μη θωρακισμένο καλώδιο οπτικών ινώναντιπροσωπεύει μια οικονομικά αποδοτική λύση για τοπικά δίκτυα (LAN), συστήματα παρακολούθησης αυτοκινητοδρόμων και επικοινωνίες σιδηροδρομικής διαμετακόμισης.Oriental fiberπαρέχει μια πλήρη αλυσίδα εφοδιασμού — από τα εργοστάσια καλωδίων εσωτερικού/εξωτερικού χώρου έως τα εξαρτήματα ODN — διασφαλίζοντας ότι το καλώδιο ενσωματώνεται απρόσκοπτα με τον υπάρχοντα εξοπλισμό δικτύου.

Κοινές Ερωτήσεις Προμηθειών (FAQ)

Ποιο είναι το κύριο όφελος της δομής GYFXY;

Η δομή GYFXY έχει σχεδιαστεί ειδικά για περιβάλλοντα όπου απαιτούνται ελαφριά και μη αγώγιμα υλικά. Απλοποιεί την εγκατάσταση εναέριας ή αγωγού, ενώ παρέχει επαρκή αντοχή σε εφελκυσμό μέσω του παράλληλου FRP.

Πώς διασφαλίζει η Orientalfiber ποιότητα σε παραγγελίες μεγάλης κλίμακας;

Ως εταιρεία του ομίλου με ετήσια παραγωγή 20 εκατομμυρίων USD, εφαρμόζουμε τα πρότυπα ISO9001 και ISO45001 και στα τέσσερα εξειδικευμένα εργοστάσιά μας. Κάθε παρτίδα μη μεταλλικού μη θωρακισμένου καλωδίου οπτικών ινών Uni-tube υποβάλλεται σε δοκιμή για αντοχή σε εφελκυσμό, αντοχή στη σύνθλιψη και διείσδυση νερού.

Μπορεί αυτό το καλώδιο να χρησιμοποιηθεί σε βιομηχανικές μπροστινές συνδέσεις;

Ναί. Τα καλώδια μας χρησιμοποιούνται ευρέως σε συστήματα ηλεκτρικής ενέργειας και βιομηχανικούς αυτοματισμούς όπου η προστασία EMI είναι υποχρεωτική.
