Καλώδιο καλωδίου οπτικών ινών με λανθάνον χαλαρό σωλήνα χωρίς θωρακισμένο

Το καλώδιο οπτικών ινών Stranded Loose Tube Non-armored Fiber Optic Cable είναι ένα καλώδιο επικοινωνίας πολλαπλών ινών που έχει σχεδιαστεί για εξωτερικούς χώρους. Η αρχιτεκτονική του περιλαμβάνει την τοποθέτηση οπτικών ινών 250μm σε χαλαρούς σωλήνες υψηλού συντελεστή, γεμάτους με αδιάβροχο τζελ. Αυτοί οι σωλήνες είναι κολλημένοι γύρω από ένα κεντρικό μεταλλικό μέλος αντοχής (CSM) για να διασφαλιστεί η δομική ακεραιότητα. Για να αποφευχθεί η εισροή υγρασίας, τα κενά του πυρήνα γεμίζονται με ενώσεις που εμποδίζουν το νερό και προστατεύονται από μια στιβαρή θήκη από πολυαιθυλένιο (PE).

Βασική Κατασκευαστική Ισχύς

Η Orientalfiber λειτουργεί ως μέρος ενός ολοκληρωμένου ομίλου με τέσσερα εξειδικευμένα εργοστάσια. Αυτό επιτρέπει μια καθετοποιημένη παραγωγική διαδικασία:

• Κλίμακα: Τέσσερα διαφορετικά εργοστάσια που επικεντρώνονται σε καλώδια εσωτερικού/εξωτερικού χώρου, εξαρτήματα ODN και εξοπλισμό δικτύου.
• Συμμόρφωση: Η παραγωγή τηρεί αυστηρά τα πρότυπα Διαχείρισης Ποιότητας ISO9001 και ISO45001 Υγιεινής και Ασφάλειας στην Εργασία.
• Ποιοτικός έλεγχος: Κάθε μέτρο μη θωρακισμένου καλωδίου οπτικών ινών Stranded Loose Tube υποβάλλεται σε αυστηρές δοκιμές για να πληροί τα πρότυπα YD/T 901 και IEC 60794-1.

Βασικά χαρακτηριστικά των καλωδίων Orientalfiber

Αντίσταση στην υδρόλυση: Οι χαλαροί σωλήνες υψηλής αντοχής προστατεύουν τις ίνες από τη χημική υποβάθμιση με την πάροδο του χρόνου.

Προστασία από την υπεριώδη ακτινοβολία: Το μαύρο περίβλημα PE προσφέρει υψηλή αντοχή στην υπεριώδη ακτινοβολία, παρατείνοντας τη διάρκεια ζωής σε εξωτερικές εγκαταστάσεις.

Barrier υγρασίας: Χρησιμοποιεί APL (Laminate Polyethylene Aluminum) ή PSP (Plastic Steel Player) για να παρέχει ανώτερη σφράγιση υγρασίας.

Μηχανική σταθερότητα: Η συμπαγής δομή και το κεντρικό μέλος αντοχής εμποδίζουν τους χαλαρούς σωλήνες να συρρικνωθούν ή να μετατοπιστούν υπό διακυμάνσεις θερμοκρασίας.

Καλή απόδοση μηχανικής και θερμοκρασίας

Χαλαρός σωλήνας υψηλής αντοχής που είναι ανθεκτικός στην υδρόλυση

Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει κρίσιμη προστασία των ινών

Η ειδικά σχεδιασμένη συμπαγής δομή είναι καλή στο να αποτρέπει τη συρρίκνωση των χαλαρών σωλήνων

Η θήκη PE προστατεύει το καλώδιο από την υπεριώδη ακτινοβολία

Λαμβάνονται τα ακόλουθα μέτρα για να διασφαλιστεί η υδατοστεγή του καλωδίου:

-Χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό στοιχείο αντοχής

- Χαλαρή ένωση πλήρωσης σωλήνα

-100% πλήρωση πυρήνα καλωδίου

-Φράγμα υγρασίας APL ή PSP

Πρότυπα

Το καλώδιο GYTA/s συμμορφώνεται με το Πρότυπο YD/T 901 καθώς και το IEC 60794-1.

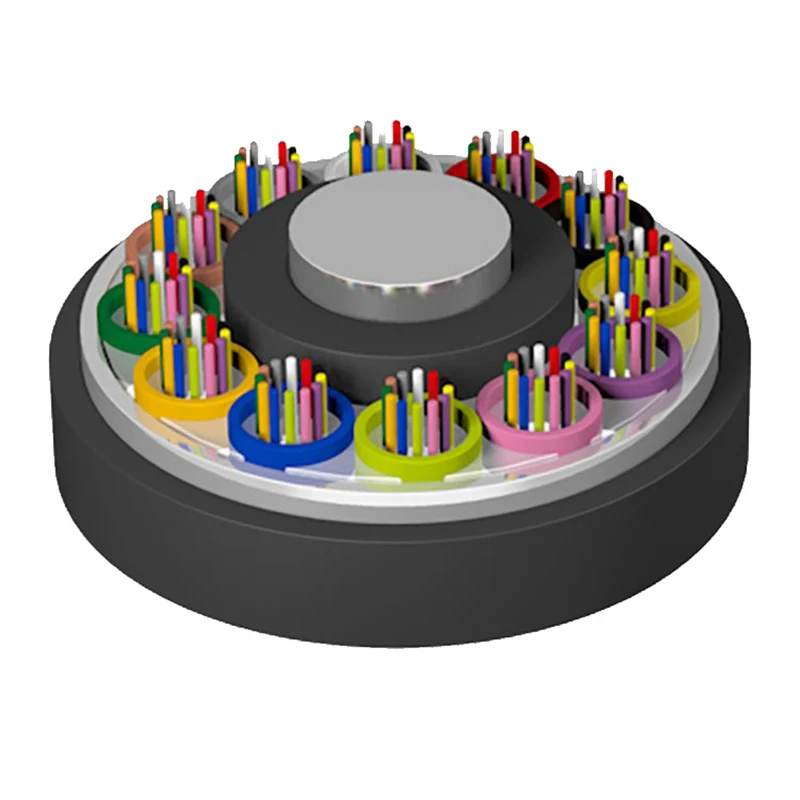

Σχέδιο Δομής

1. Ίνα

2. Ένωση πλήρωσης σωλήνων

3. Χαλαρός σωλήνας

4. Μέλος Κεντρικής Δύναμης

5. Σύνθεση πλήρωσης καλωδίων

6. APL psp

7. Θήκη PE

Τεχνικές Παράμετροι

Θερμοκρασία αποθήκευσης/λειτουργίας: -40℃-+70℃

Οπτικά Χαρακτηριστικά

Σημείωμα:

ένα. Το επίθημα Xn υποδηλώνει τον τύπο ίνας

σι. Οι χρωματικές διατάξεις της ίνας και του σωλήνα καθορίζονται στον πίνακα αναγνώρισης χρώματος

ντο. Το μη θωρακισμένο καλώδιο καλωδίου οπτικών ινών με χαλαρό σωλήνα δεν πρέπει να αποθηκεύεται σε εξωτερικό περιβάλλον για περισσότερο από 6 μήνες, προκειμένου να διατηρείται το καρούλι του καλωδίου σε καλή κατάσταση

Εφαρμογή: Αγωγός/Κεραία

Τεχνικές Προδιαγραφές

Οι ακόλουθες παράμετροι περιγράφουν τις τυπικές μετρήσεις απόδοσης για τοΜη θωρακισμένο καλώδιο οπτικών ινών με λανθάνοντα χαλαρό σωλήνα :

Διαφορετικά πεδία εφαρμογής

ΟΜη θωρακισμένο καλώδιο οπτικών ινών με λανθάνοντα χαλαρό σωλήνααπό το Orientalfiber αναπτύσσεται σε διάφορους τομείς:

• Τηλεπικοινωνίες: Βασικές γραμμές κορμού για εθνικούς και περιφερειακούς φορείς.
• Broadcasting: Αξιόπιστη μετάδοση σήματος για ραδιοτηλεοπτικά δίκτυα.
• Βιομηχανική Υποδομή: Ζεύξεις κρίσιμων δεδομένων για δίκτυα ηλεκτρικής ενέργειας και συστήματα παρακολούθησης αυτοκινητοδρόμων.
• Rail Transit: Συστήματα επικοινωνίας υψηλής ταχύτητας για σιδηροδρομική σηματοδότηση και διαχείριση σταθμών.

Συγκριτικά Πλεονεκτήματα

Σε σύγκριση με τις τυπικές προσφορές της βιομηχανίας, το OrientalfiberΜη θωρακισμένο καλώδιο οπτικών ινών με λανθάνοντα χαλαρό σωλήναπαρέχει διακριτά οφέλη:

1. Εκλεπτυσμένη κατασκευή: Σε αντίθεση με τους παραγωγούς μικρότερης κλίμακας, η δομή τεσσάρων εργοστασίων του ομίλου μας διασφαλίζει ότι κάθε εξάρτημα (από το ODN μέχρι το καλώδιο) είναι συμβατό και δοκιμασμένο ως ολοκληρωμένη λύση.
2. Περιβαλλοντική προσαρμοστικότητα: Σχεδιασμένο ειδικά για να χειρίζεται τους κύκλους θερμοκρασίας και την υγρασία που συναντώνται σε διαφορετικά παγκόσμια κλίματα.
3. Παγκόσμιο ρεκόρ πορείας: Τα προϊόντα μας είναι επί του παρόντος ενσωματωμένα σε πολυάριθμα έργα μηχανικής μεγάλης κλίμακας, τα οποία υποστηρίζονται από θετικά σχόλια από διεθνείς τηλεπικοινωνιακούς φορείς.

Συχνές Ερωτήσεις (FAQ)

Ε: Το κεντρικό στοιχείο αντοχής είναι πάντα μεταλλικό;

Α: Τα τυπικά σχέδια χρησιμοποιούν χαλύβδινο σύρμα για υψηλή αντοχή σε εφελκυσμό. Ωστόσο, για συγκεκριμένα ηλεκτρομαγνητικά περιβάλλοντα, μπορεί να αντικατασταθεί ένα μη μεταλλικό μέλος FRP (Fiber Reinforced Plastic).

Ε: Πώς χειρίζεται αυτό το καλώδιο την είσοδο νερού;

Α: ΤοΜη θωρακισμένο καλώδιο οπτικών ινών με λανθάνοντα χαλαρό σωλήναχρησιμοποιεί μια άμυνα διπλής στρώσης: ένωση πλήρωσης σωλήνων για τις ίνες και 100% ένωση πλήρωσης πυρήνα καλωδίου για τα διάκενα.

Ε: Ποια πρότυπα ακολουθεί το Orientalfiber;

Α: Όλα τα καλώδια εξωτερικού χώρου συμμορφώνονται μεIEC 60794-1καιΥΔ/Τ 901πρότυπα, διασφαλίζοντας τη συμβατότητα με το παγκόσμιο υλικό δικτύου.
