Θωρακισμένο καλώδιο οπτικών ινών με μη μεταλλικό μέλος αντοχής Loose Tube

Το θωρακισμένο καλώδιο οπτικών ινών Stranded Loose Tube Non-metallic Strength Member-παρέχεται από την Orientalfiber-είναι ένα εξωτερικό οπτικό καλώδιο που διαθέτει πολυεπίπεδη προστατευτική δομή. Η σχεδίαση του πυρήνα του περιλαμβάνει τη στέγαση οπτικών ινών 250μm μέσα σε χαλαρούς σωλήνες κατασκευασμένους από υλικό υψηλού συντελεστή, με τους σωλήνες να είναι γεμάτοι με μια ένωση που εμποδίζει το νερό για να αποτρέπεται η είσοδος υγρασίας.

Βασικά χαρακτηριστικά και βασικά πλεονεκτήματα

• Ανοσία ηλεκτρομαγνητικών παρεμβολών (EMI): Χρησιμοποιώντας ένα μη μεταλλικό μέλος αντοχής FRP, το θωρακισμένο καλώδιο οπτικών ινών με μη μεταλλική αντοχή μέλους Stranded Loose Tube είναι απρόσβλητο σε κεραυνούς και ηλεκτρικές παρεμβολές, καθιστώντας το κατάλληλο για περιβάλλοντα υψηλής τάσης.
• Προστασία θωράκισης διπλής στρώσης: Ο συνδυασμός APL και PSP παρέχει ανώτερη αντοχή στη σύνθλιψη και υψηλού επιπέδου προστασία από επιθέσεις τρωκτικών και μηχανικές κρούσεις κατά την εγκατάσταση.
• Σχεδιασμός ανθεκτικός στην υδρόλυση: Το υψηλής αντοχής χαλαρό υλικό σωλήνα είναι ειδικά σχεδιασμένο για να ανθίσταται στην υδρόλυση, διασφαλίζοντας τη μακροζωία των ινών σε υγρά κλίματα.
• Ολοκληρωμένο σύστημα μπλοκαρίσματος νερού: Ένα σύστημα πολλαπλών επιπέδων που περιλαμβάνει σύνθεση πλήρωσης σωλήνων, 100% πλήρωση πυρήνα καλωδίου και υλικά που μπλοκάρουν το νερό διασφαλίζει ότι το καλώδιο παραμένει στεγανό υπό υδροστατική πίεση.

Τεχνικές Προδιαγραφές

• Fiber Count: Προσαρμόσιμες διαμορφώσεις από 2 έως 144 πυρήνες.
• Μέλος αντοχής: Central Fiber Reinforced Plastic (FRP) με προαιρετική επίστρωση PE για συγκεκριμένες διαμέτρους.
• Στρώματα θωράκισης: APL (Επέλαση πολυαιθυλενίου αλουμινίου) και PSP (ταινία χάλυβα με πλαστική επικάλυψη).
• Κανονική συμμόρφωση: Συμμορφώνεται πλήρως με τα διεθνή πρότυπα YD/T 901 και IEC 60794-1.
• Περιβαλλοντικό εύρος: Σταθερή λειτουργία σε κλίση θερμοκρασίας από -40°C έως +70°C.
• Υλικό θήκης: Πολυαιθυλένιο (PE) ανθεκτικό στην υπεριώδη ακτινοβολία για εκτεταμένη διάρκεια ζωής σε εξωτερικούς χώρους.

Διαφορετικά πεδία εφαρμογής

ΟΘωρακισμένο καλώδιο οπτικών ινών με μη μεταλλικό μέλος αντοχής Loose Tubeαναπτύσσεται σε διάφορους κρίσιμους τομείς:

1. Διαχειριστές τηλεπικοινωνιών: Αξιόπιστη καλωδίωση δικτύου κορμού και πρόσβασης για υπηρεσίες φωνής και δεδομένων.
2. Δίκτυα τροφοδοσίας και κοινής ωφέλειας: Ασφαλής μετάδοση δεδομένων κοντά σε γραμμές ηλεκτρικής ενέργειας υψηλής τάσης όπου τα μεταλλικά μέλη είναι περιορισμένα.
3. Ραδιόφωνο και Τηλεόραση: Σταθερή διανομή σήματος για συστήματα επικοινωνίας και μετάδοσης πληροφοριών.
4. Υποδομή μεταφορών: Παρακολούθηση και επικοινωνία δεδομένων σε πραγματικό χρόνο για σιδηροδρομικές μεταφορές, αυτοκινητόδρομους και έξυπνα συστήματα κυκλοφορίας.

Πρότυπα

Το καλώδιο GYFTA53 συμμορφώνεται με το Πρότυπο YD/T 901 καθώς και το IEC 60794-1.

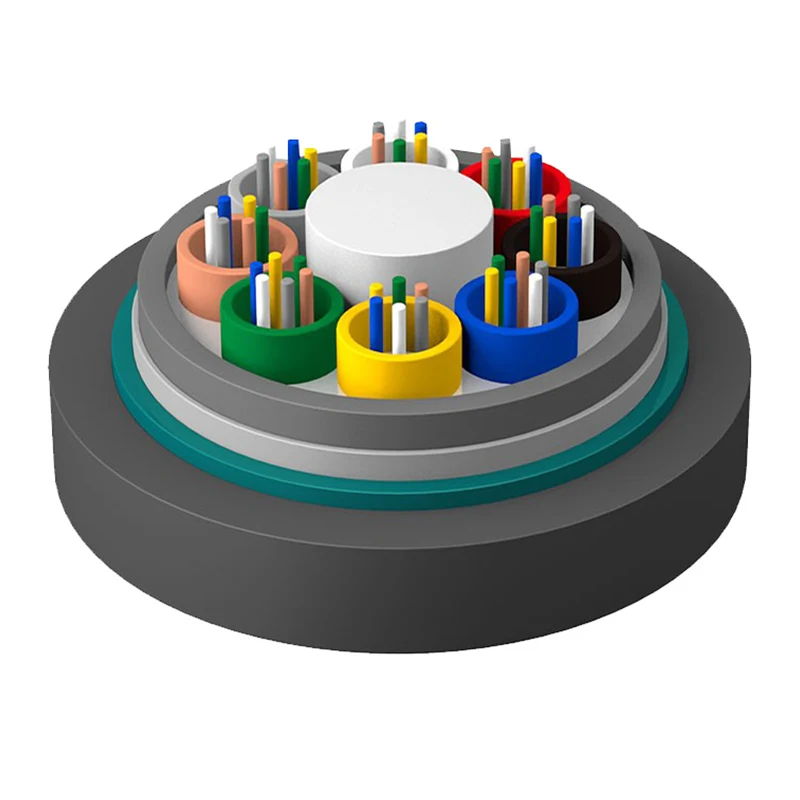

Σχέδιο Δομής

1.Ίνα

2.Σωλήνα πλήρωσης ένωση

3.Χαλαρός σωλήνας

4.Σύνθεση πλήρωσης καλωδίων

5.APL

Εσωτερική θήκη 6.PE

7. Υλικό που εμποδίζει το νερό

8.PSP

9.FRP Strength Member

10.PE Εξωτερική Θήκη

Τεχνικές Παράμετροι

Θερμοκρασία αποθήκευσης/λειτουργίας: -40℃-+70℃

Οπτικά Χαρακτηριστικά

Σημείωμα:

ένα. Το επίθημα Xn υποδηλώνει τον τύπο ίνας

σι. Οι χρωματικές διατάξεις της ίνας και του σωλήνα καθορίζονται στον πίνακα αναγνώρισης χρώματος

ντο. Το καλώδιο δεν πρέπει να αποθηκεύεται σε εξωτερικό περιβάλλον για περισσότερο από 6 μήνες για να διατηρείται το καρούλι του καλωδίου σε καλή κατάσταση

Εφαρμογή: Αγωγός/Αεροφωτογραφία/Απευθείας θαμμένος

Συχνές Ερωτήσεις (FAQ)

Ε: Τι κάνει το χαρακτηριστικό "Μη μεταλλικό" σημαντικό για αυτό το θωρακισμένο καλώδιο;

Α: Παρόλο που το καλώδιο έχει μεταλλική θωράκιση (APL/PSP), το μη μεταλλικό στοιχείο κεντρικής αντοχής FRP εμποδίζει το καλώδιο να λειτουργεί ως συνεχής αγωγός για κεραυνούς ή επαγωγή υψηλής τάσης, αυξάνοντας σημαντικά την ασφάλεια στους ηλεκτρικούς διαδρόμους.

Ε: Είναι το θωρακισμένο καλώδιο οπτικών ινών με μη μεταλλική αντοχή μέλους Stranded Loose Tube κατάλληλο για άμεση ταφή;

Α: Ναι. Η δομή διπλής θωράκισης (ταινίες αλουμινίου και χάλυβα) παρέχει την απαραίτητη αντοχή σε εφελκυσμό και αντοχή στη σύνθλιψη που απαιτούνται για την άμεση ταφή στους περισσότερους τύπους εδάφους.

Ε: Πώς εξασφαλίζει η Orientalfiber την αντοχή του καλωδίου στην υγρασία με την πάροδο του χρόνου;

Α: Χρησιμοποιούμε μια ένωση πλήρωσης πυρήνα 100% σε συνδυασμό με φραγμούς APL και PSP. Αυτό το περιττό σύστημα διασφαλίζει ότι ακόμη και αν το εξωτερικό περίβλημα είναι κατεστραμμένο, η υγρασία δεν μπορεί να διεισδύσει στους σωλήνες μεταφοράς ινών.
