περιγραφή προϊόντος

Εφαρμογή:

● Συστήματα FTTX/FTTH

● Εφαρμογές Ethernet

● Σύνδεσμοι CATV

● Διανομή οπτικού σήματος

● Παθητικά οπτικά δίκτυα (PON)

● Εφαρμογές Backbone, Horizontal και Riser

● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ

● υπαίθριες περιοχές. Σκληρό περιβάλλον

Χαρακτηριστικά:

● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.

● Καλή σε επαναληψιμότητα και ανταλλαγή.

● Εισαγωγή 100%, απώλεια επιστροφής, τελική όψη και.

● Επιθεώρηση παρεμβολών.

● Εξαιρετική μηχανική αντοχή.

● Συμμόρφωση με την Telcordia GR-326-Core.

● Εξασφαλίζει την υψηλή απόδοση και την αξιοπιστία στη διαχείριση της οπτικής καλωδίωσης.

● Γρήγορη και εύκολη εγκατάσταση και αναδιάρθρωση.

● Απλός χειρισμός, δεν χρειάζεται ειδικό εργαλείο.

● IP68 αδιάβροχο.

Τεχνικές προδιαγραφές:

Κατασκευές	Μονάδα	Περιγραφές
Αρίθμηση ινών		Απλός
Μήκος κύματος	nm	1310/1550
Απώλεια εισαγωγής	ϋΒ	≤0.30
Απώλεια επιστροφής	ϋΒ	≥ 60
Τύπος σύνδεσης		SC/APC
Μετάλλινος κρίκος		Κεραμικός
Κύκλοι σύνδεσης		500
Χρώμα καλωδίου		Μαύρος
Διάμετρο εξωτερικού καλωδίου	mm	5.0 ± 0.2
Λειτουργία ινών		Ενιαία λειτουργία: G657A2
Υλικό καλωδίου		HDPE
Βάρος καλωδίου	Kg/km	35 （Περίπου）
Περιεχόμενα εκτύπωσης		Προσαρμόσιμος
Μήκος	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 ή προσαρμόσιμο (Ανοχή: ± 1,0m)
Τύπος σύνδεσης		Είσοδος: Accord H Optic Mini SC
Τύπος σύνδεσης		Έξοδος: Accord συμβατική SC/APC
Πρόσφυση (αξονική μεταξύ καλώδιο και σύνδεσμος)	N	200
Αδιάβροχο βαθμό		Είσοδος: IP68
Θερμοκρασία λειτουργίας	℃	-40 ° C ~ +70 ℃
Θερμοκρασία αποθήκευσης	℃	-40 ° C ~ +70 ℃

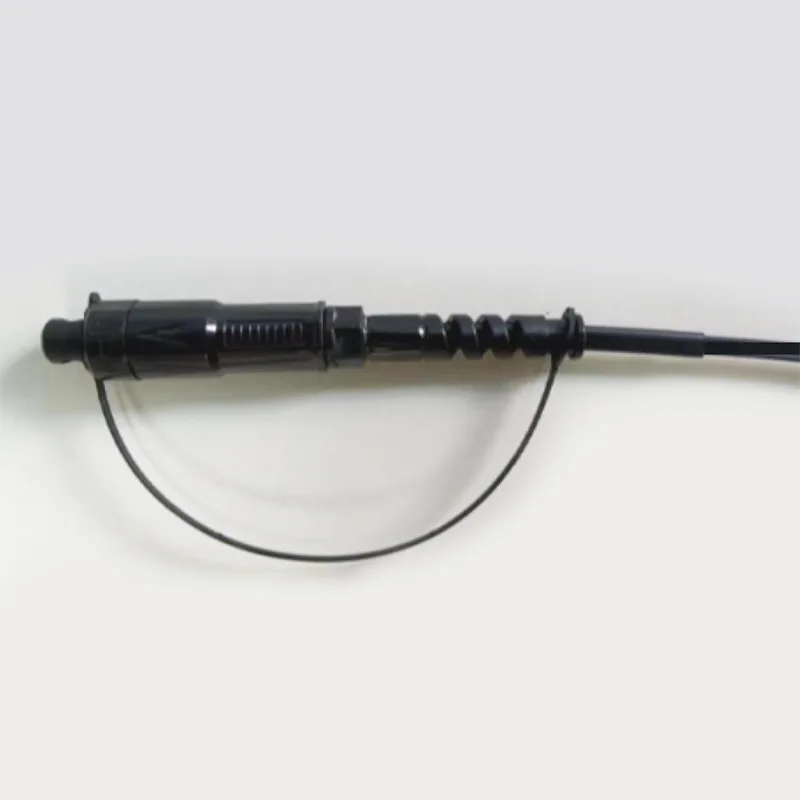

Κατασκευή καλωδίων:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Δομή καλωδίων:

Είδος	Περιεχόμενα	Προδιαγραφές
Σφιχτό ρυθμιστικό διάλυμα	Αριθμός	1
	Τύπος	G.657A2
	Υλικό	LSZH
	Σφιχτό χρώμα buffer	Λευκό
	Διάμετρος (mm)	0,90 ± 0,05
Μέλος δύναμης 1	Υλικό	Νήμα aramid
Εσωτερική θήκη	Διάμετρος (mm)	2,8 ± 0,2
	Πάχος (mm)	0,25 ± 0,1
	Χρώμα	Λευκό
	Υλικό	LSZH
Μέλος δύναμης 2	Υλικό	FRP
Μέλος δύναμης 2	Ποσότητα	0,5*2
Μέλος δύναμης 3	Υλικό	Aramid νήματα + νερά μπλοκαρισμό γυαλί νήματα
Σχίσιμο	Προδιαγραφές και χρώμα	600d κόκκινο
Εξωτερική θήκη	Υλικό	HD
	Διάμετρος (mm)	5.0 ± 0.2
	Πάχος (mm)	1,1 ± 0,1
	Χρώμα	Μαύρος
Καλώδιο Weigth	Kg/km	35 ± 3
Ενταση	N	400 (μακροπρόθεσμα)
Ενταση	N	800 (βραχυπρόθεσμα)
Συντριβή	N/10cm	200 (μακροπρόθεσμα)
Συντριβή	N/10cm	1000 (βραχυπρόθεσμα)
Min. Ακτίνα κάμψης	mm	10xd (στατική)
Min. Ακτίνα κάμψης	mm	20XD (δυναμική)
Εύρος θερμοκρασίας λειτουργίας:		-20 ℃ έως +60 ℃
Εύρος θερμοκρασίας αποθήκευσης / μεταφοράς:		-20 ℃ έως +60 ℃

Οπτική ίνα:

Όλα τα χαρακτηριστικά της ουσίας καλωδίων (ίνες του τελικού καλωδίου) πρέπει, τουλάχιστον, σύμφωνα με τη σύσταση ITU-T G.657A2 και πρέπει να είναι τα εξής.

Είδος	Προσδιορισμός
Τύπος ίνας	Μεμονωμένη λειτουργία
Υλικό ινών	Σιλικό
Συντελεστής εξασθένησης @ 1310 nm @ 1383nm	≤ 0,36 dB/km ≤ 0,36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Μετά τον σχηματισμό καλωδίων @ 1310 nm @ 1550nm	≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Μήκος κύματος καλωδίων	≤ 1260 nm
Μήκος κύματος μηδενικής διασποράς	1300 ~ 1324 nm
Κλίση μηδενικής διασποράς	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Χρωματική διασπορά @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm, km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm, km)
Διάμετρος πεδίου λειτουργίας @ 1310 nm	8.5-9.3um
Σφάλμα ομόκεντρου πυρήνα / επένδυσης	≤ 0,5
Διάμετρος επένδυσης	125,0 ± 0,7 ένα
Επένδυση μη κυκλικών	≤5%
Πρωτογενή διάμετρο επικάλυψης	242 ± 7 ένα
Ομόκεντρη πρωτογενή επικάλυψη / επικάλυψη	≤10 μm
Επικάλυψη μη κυκλικού χαρακτήρα	≤0,7%
Εξασθένηση με απώλεια κάμψης καλωδίων 1 στροφή 1 άξονα 7.5mm 10 στροφές 1 Mandrel 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

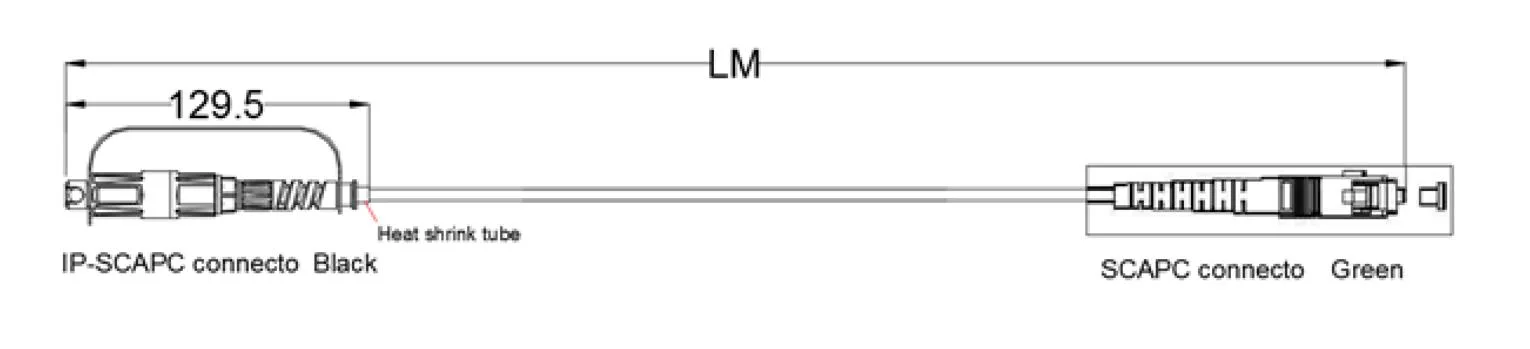

Σχέδιο διαστάσεων:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Πακέτο:

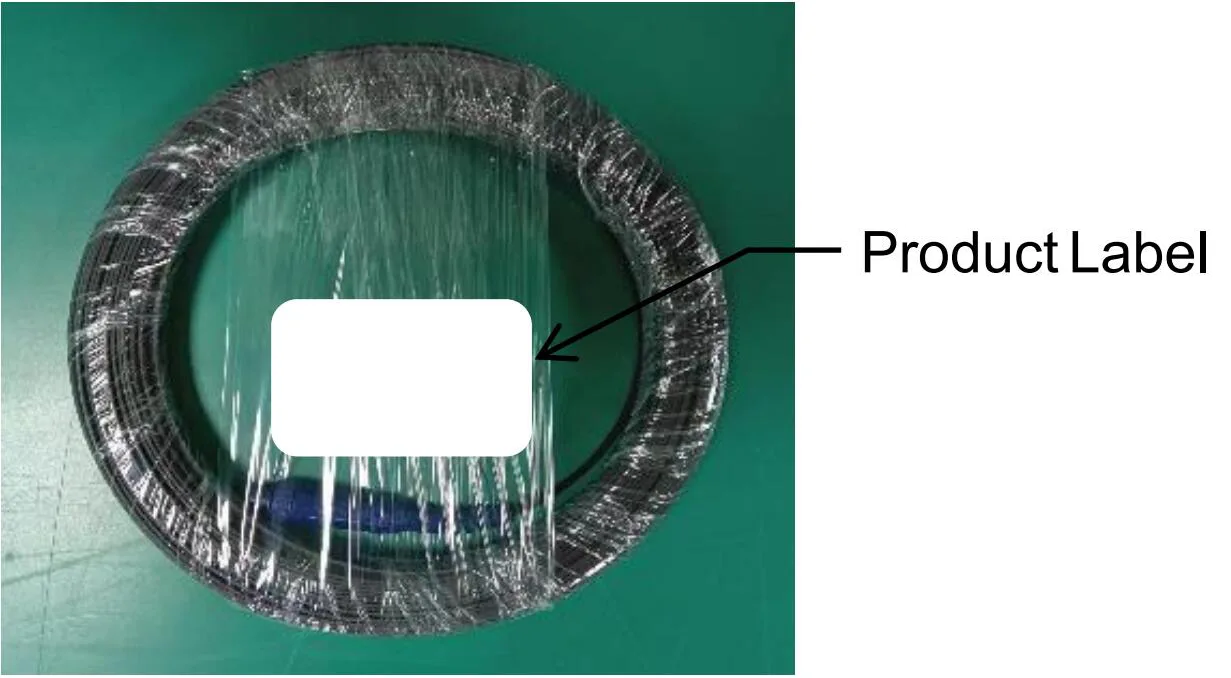

Περιέλιξη πηνίων ινών:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Απαιτήσεις πακέτων:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
