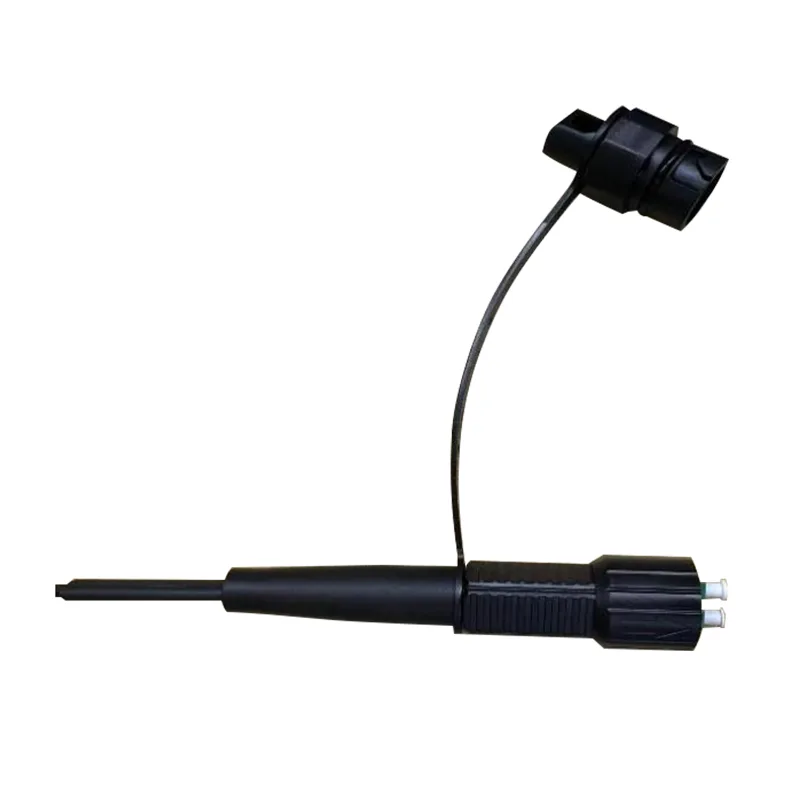

Duplex LC/UPC αδιάβροχο στρογγυλό καλώδιο καλωδίων οπτικών ινών (Accord Mini DLC Connector)

Εφαρμογή:● Συστήματα FTTX/FTTH● Εφαρμογές Ethernet● Σύνδεσμοι CATV● Διανομή οπτικού σήματος● Παθητικά οπτικά δίκτυα (PON)● Εφαρμογές Backbone, Horizontal και Riser● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ● υπαίθριες περιοχές. Σκληρό περιβάλλονΧαρακτηριστικά:● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.●......

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εφαρμογή:

● Συστήματα FTTX/FTTH

● Εφαρμογές Ethernet

● Σύνδεσμοι CATV

● Διανομή οπτικού σήματος

● Παθητικά οπτικά δίκτυα (PON)

● Εφαρμογές Backbone, Horizontal και Riser

● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ

● υπαίθριες περιοχές. Σκληρό περιβάλλον

Χαρακτηριστικά:

● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.

● Καλή σε επαναληψιμότητα και ανταλλαγή.

● Εισαγωγή 100%, απώλεια επιστροφής, τελική όψη και.

● Επιθεώρηση παρεμβολών.

● Εξαιρετική μηχανική αντοχή.

● Συμμόρφωση με την Telcordia GR-326-Core.

● Εξασφαλίζει την υψηλή απόδοση και την αξιοπιστία στη διαχείριση της οπτικής καλωδίωσης.

● Γρήγορη και εύκολη εγκατάσταση και αναδιάρθρωση.

● Απλός χειρισμός, δεν χρειάζεται ειδικό εργαλείο.

● IP68 αδιάβροχο.

Τεχνικές προδιαγραφές:

Κατασκευές	Μονάδα	Περιγραφές
Αρίθμηση ινών		Διπλός
Μήκος κύματος	nm	1310/1550
Απώλεια εισαγωγής	ϋΒ	≤0.30
Απώλεια επιστροφής	ϋΒ	≥50 (UPC)
Χρώμα καλωδίου		Μαύρος
Διάμετρο εξωτερικού καλωδίου	mm	7,0 ± 0,2
Λειτουργία ινών		Ενιαία λειτουργία: G657 A2
Υλικό καλωδίου		LSZH
Βάρος καλωδίου	Kg/km	38 (Περίπου）
Περιεχόμενα εκτύπωσης		Προσαρμόσιμος
Μήκος	m	50 、 75 、 100 、 150 、 200、250 、 300 ή προσαρμόσιμη (ανοχή: ± 0,5m)
Τύπος σύνδεσης		Εισαγωγή:	Σύμφωνα με τη σύνδεση Mini DLC/UPC
		Παραγωγή:	Σύνδεση Accid Duplex LC/UPC
Αδιάβροχο βαθμό		IP68
Θερμοκρασία λειτουργίας	℃	-40 ° C ~ +70 ℃
Θερμοκρασία αποθήκευσης	℃	-40 ° C ~ +70 ℃

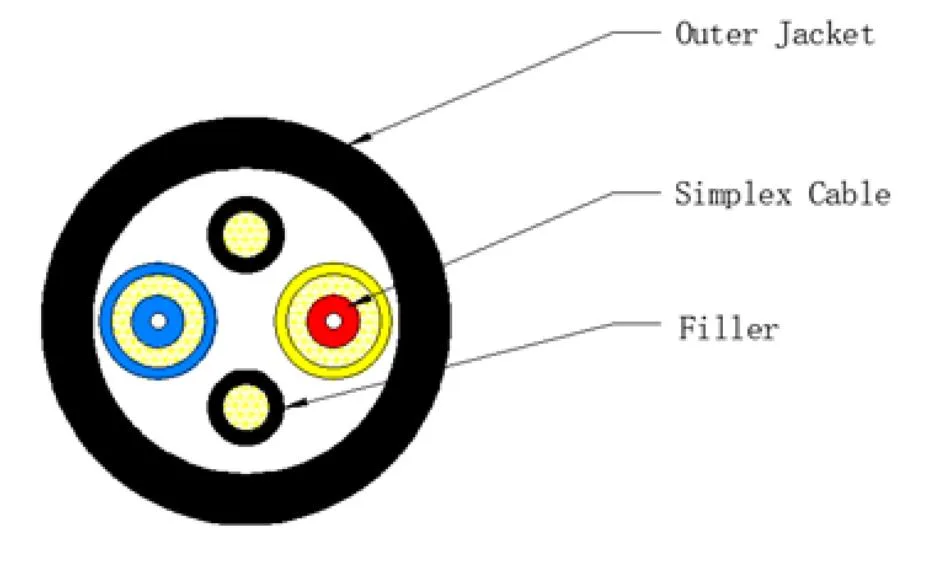

Δομή καλωδίων:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Προδιαγραφές καλωδίων:

Είδος	Περιεχόμενα	Αξία
Σφιχτό ρυθμιστικό διάλυμα	Αριθμός	2
	ΤΥΠΟΣ	G.657A2
	Διάμετρος (mm)	0,90 ± 0,05
	Υλικό	LSZH
	Χρώμα	ΛΕΥΚΟ
Καλώδιο απλού	Υλικό	LSZH
	Διάμετρος (mm)	2,0 ± 0,1
	Χρώμα	Μπλε και κίτρινο
Ράβδος	Υλικό	LSZH
	Διάμετρος (mm)	1,3 ± 0,1
	Χρώμα	Μαύρος
Εξωτερικό σακάκι	Υλικό	LSZH
	Διάμετρος (mm)	7,0 ± 0,2
	Χρώμα	Μαύρος
	Πάχος (mm)	1,0 ± 0,1
Βάρος καλωδίου (kg/km) περίπου.		38 ± 3
Δοκιμή τέντωμα (n)		Μακροπρόθεσμα: 400 n Βραχυπρόθεσμα: 800 n
Δοκιμή ισοπέδωσης (N/10cm)		Μακροπρόθεσμα: 1000 N/10cm Βραχυπρόθεσμα: 2200 N/10cm
Min. Ακτίνα κάμψης		10xod (στατική); 20xod (δυναμική)
Θερμοκρασία εγκατάστασης		-40 ° C έως +70 ° C
Θερμοκρασία αποθήκευσης		-40 ° C έως +70 ° C

Απόδοση οπτικής ίνας

Η απόδοση της οπτικής ίνας Cabled (ITU-T Rec. G.657A2)

Είδος	Προσδιορισμός
Τύπος ίνας	Μεμονωμένη λειτουργία
Υλικό ινών	Σιλικό
Συντελεστής εξασθένησης @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Μήκος κύματος καλωδίων	≤ 1260 nm
Μήκος κύματος μηδενικής διασποράς	1300 ~ 1324 nm
Κλίση μηδενικής διασποράς	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Χρωματική διασπορά @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm, km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm, km)
Διάμετρος πεδίου λειτουργίας @ 1310 nm	8.5-9.3um
Σφάλμα ομόκεντρου πυρήνα / επένδυσης	≤ 0,5
Διάμετρος επένδυσης	125,0 ± 0,7 ένα
Επένδυση μη κυκλικών	≤5%
Πρωτογενή διάμετρο επικάλυψης	242 ± 7 ένα
Ομόκεντρη πρωτογενή επικάλυψη / επικάλυψη	≤10 μm
Επικάλυψη μη κυκλικού χαρακτήρα	≤0,7%
Εξασθένηση με απώλεια κάμψης καλωδίων 10 στροφή 1 άξονα 15 χιλιοστών 1 στροφή 1 άξονα 10mm 1 στροφή 1 άξονα 7.5mm	1550nm ≤ δ 0,03 dB/km 1550nm ≤ δ 0,1 dB/km 1550nm ≤ δ 0,5 dB/km

Σχέδιο διαστάσεων:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Οχι	Περιγραφή	Περιττώ
1	SM G.657A2 2 πυρήνας με ίνες 2.0mm. OD7.0mm, μαύρο LSZH	1
2	Mini DLC Connector Black	1
3	LC3.0 DUPLEX για ίνες μονής λειτουργίας, μπεζ, σωλήνα για σύνδεση IC, White	2
4	Καουτσούκ θερμότητας συρρικνούμενο σωλήνα, μαύρο, OD 8.5mm L = 17mm	1
5	Καουτσούκ θερμότητας συρρικνούμενο σωλήνα, μαύρο, OD 8,5m L-30mm	2
6	Εύκαμπτο προστατευτικό με χαλύβδινο σωλήνα, OD 2.8mm L = 52mm	2
8	Ζεστά συρρικνθώσιμο σωλήνα, λευκό /κίτρινο OD3.0mm L = 5mm	2
