5x2mm αδιάβροχο καλώδιο drop mini sc/apc connector οπτικό κώδικα

Εφαρμογή:● Συστήματα FTTX/FTTH● Εφαρμογές Ethernet● Σύνδεσμοι CATV● Διανομή οπτικού σήματος● Παθητικά οπτικά δίκτυα (PON)● Εφαρμογές Backbone, Horizontal και Riser● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ● υπαίθριες περιοχές. Σκληρό περιβάλλονΧαρακτηριστικά:● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.●......

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εφαρμογή:

● Συστήματα FTTX/FTTH

● Εφαρμογές Ethernet

● Σύνδεσμοι CATV

● Διανομή οπτικού σήματος

● Παθητικά οπτικά δίκτυα (PON)

● Εφαρμογές Backbone, Horizontal και Riser

● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ

● υπαίθριες περιοχές. Σκληρό περιβάλλον

Χαρακτηριστικά:

● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.

● Καλή σε επαναληψιμότητα και ανταλλαγή.

● Εισαγωγή 100%, απώλεια επιστροφής, τελική όψη και.

● Επιθεώρηση παρεμβολών.

● Εξαιρετική μηχανική αντοχή.

● Συμμόρφωση με την Telcordia GR-326-Core.

● Εξασφαλίζει την υψηλή απόδοση και την αξιοπιστία στη διαχείριση της οπτικής καλωδίωσης.

● Γρήγορη και εύκολη εγκατάσταση και αναδιάρθρωση.

● Απλός χειρισμός, δεν χρειάζεται ειδικό εργαλείο.

● IP68 αδιάβροχο.

Τεχνικές προδιαγραφές:

Κατασκευές	Μονάδα	Περιγραφές
Αρίθμηση ινών		Απλός
Μήκος κύματος	nm	1310/1550
Απώλεια εισαγωγής	ϋΒ	≤0.30
Απώλεια επιστροφής	ϋΒ	≥ 60
Τύπος σύνδεσης		SC/APC
Μετάλλινος κρίκος		Κεραμικός
Κύκλοι σύνδεσης		500
Χρώμα καλωδίου		Γκρί
Διάμετρο εξωτερικού καλωδίου	mm	5.0 (± 0.2) X2.0 (± 0.1)
Λειτουργία ινών		Ενιαία λειτουργία: G657A2
Υλικό καλωδίου		LSZH
Βάρος καλωδίου	Kg/km	20 (περίπου）
Περιεχόμενα εκτύπωσης		Προσαρμόσιμος
Μήκος	m	30、50、100、150、200、250、300、400、500 ή προσαρμόσιμο (Ανοχή: ± 0,5m)
Τύπος σύνδεσης		Είσοδος: Accord H Optic SC/APC
Τύπος σύνδεσης		Έξοδος: Χωρίς σύνδεση
Ελξη (αξονικό μεταξύ καλωδίου και συνδετήρα)	N	100
Αδιάβροχο βαθμό		IP68
Θερμοκρασία λειτουργίας	℃	-20 ° C ~ +65 ℃
Θερμοκρασία αποθήκευσης	℃	-20 ° C ~ +65 ℃

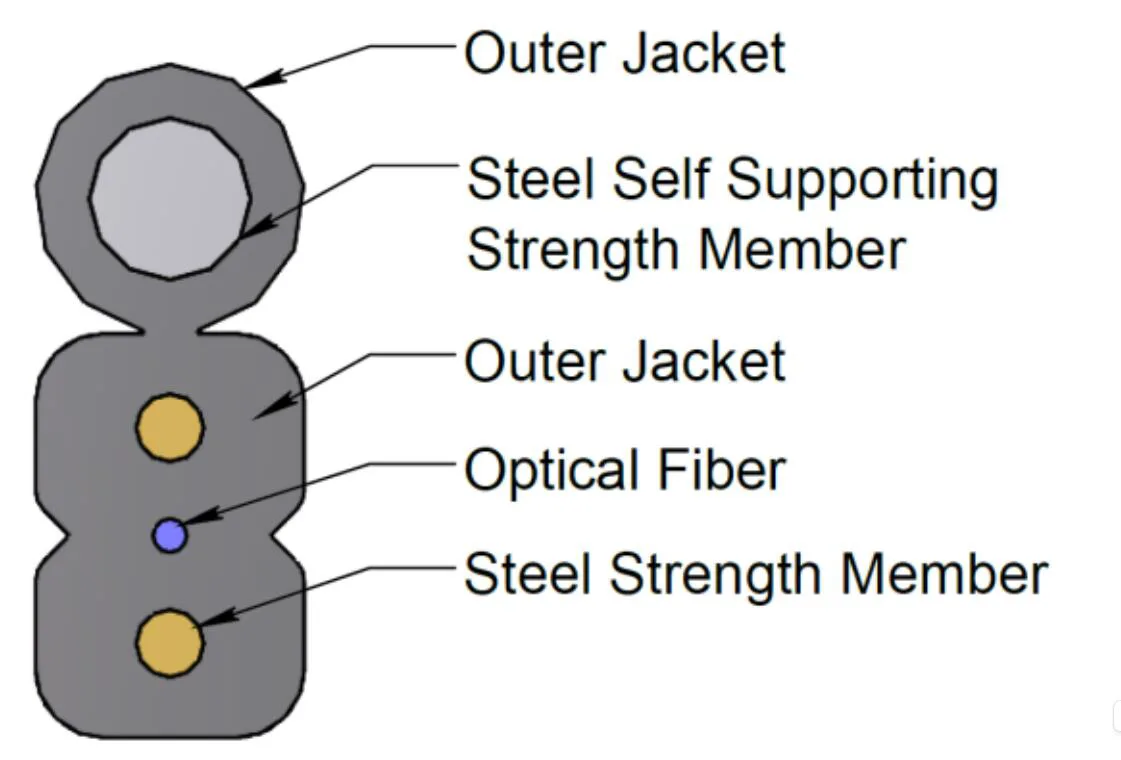

Δομή καλωδίων:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Οπτική ίνα	Τύπος	G657 A2
	Όχι.	1
	Χρώμα	Μπλε
Μέλος της δύναμης χάλυβα	Υλικά	Χαλύβδινο σύρμα
Μέλος της δύναμης χάλυβα	Διάμετρος	0,4 χιλιοστά
Μέλος αυτοχρηματοδότησης χάλυβα	Υλικά	Χαλύβδινο σύρμα
Μέλος αυτοχρηματοδότησης χάλυβα	Διάμετρος	1,0 mm
Εξωτερική θήκη	Διάσταση	2.0 (± 0.1) x5.0 (± 0.2)
	Υλικό	LSZH
	Χρώμα	Γκρί
Βάρος καλωδίου	Kg/km	20
Ενταση	N	300 (μακροπρόθεσμα)
Ενταση	N	600 (βραχυπρόθεσμα)
Συντριβή	N/10cm	200 (μακροπρόθεσμα)
Συντριβή	N/10cm	1000 (βραχυπρόθεσμα)
Min. Ακτίνα κάμψης	mm	10xh (στατικό)
Min. Ακτίνα κάμψης	mm	20xh (δυναμική)
Εύρος θερμοκρασίας λειτουργίας:		-20 ℃ έως +60 ℃
Εύρος θερμοκρασίας αποθήκευσης / μεταφοράς:		-20 ℃ έως +60 ℃

Οπτική ίνα:

Όλα τα χαρακτηριστικά της ουσίας καλωδίων (ίνες του τελικού καλωδίου) πρέπει, τουλάχιστον, σύμφωνα με τη σύσταση ITU-T G.657A2 και πρέπει να είναι τα εξής.

Είδος	Προσδιορισμός
Τύπος ίνας	Μεμονωμένη λειτουργία
Υλικό ινών	Σιλικό
Συντελεστής εξασθένησης @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Μετά τον σχηματισμό καλωδίων @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Μήκος κύματος καλωδίων	≤ 1260 nm
Μήκος κύματος μηδενικής διασποράς	1300 ~ 1324 nm
Κλίση μηδενικής διασποράς	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Χρωματική διασπορά @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm, km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm, km)
Διάμετρος πεδίου λειτουργίας @ 1310 nm	8.5-9.3um
Σφάλμα ομόκεντρου πυρήνα / επένδυσης	≤ 0,5
Διάμετρος επένδυσης	125,0 ± 0,7 ένα
Επένδυση μη κυκλικών	≤5%
Πρωτογενή διάμετρο επικάλυψης	242 ± 7 ένα
Ομόκεντρη πρωτογενή επικάλυψη / επικάλυψη	≤10 μm
Επικάλυψη μη κυκλικού χαρακτήρα	≤0,7%
Εξασθένηση με απώλεια κάμψης καλωδίων 1 στροφή 1 άξονα 7.5mm 10 στροφές 1 Mandrel 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

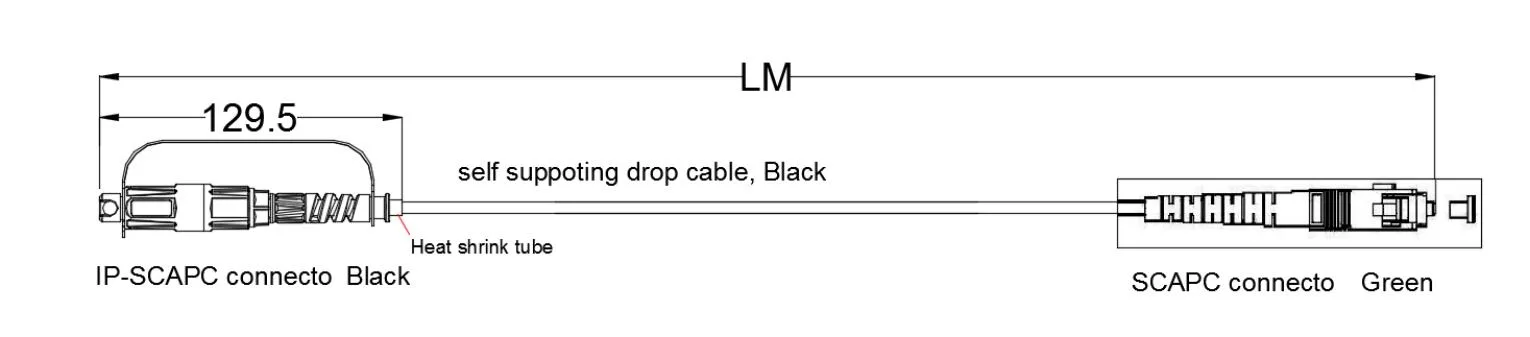

Σχέδιο διαστάσεων:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Πακέτο:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Απαιτήσεις πακέτων:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
