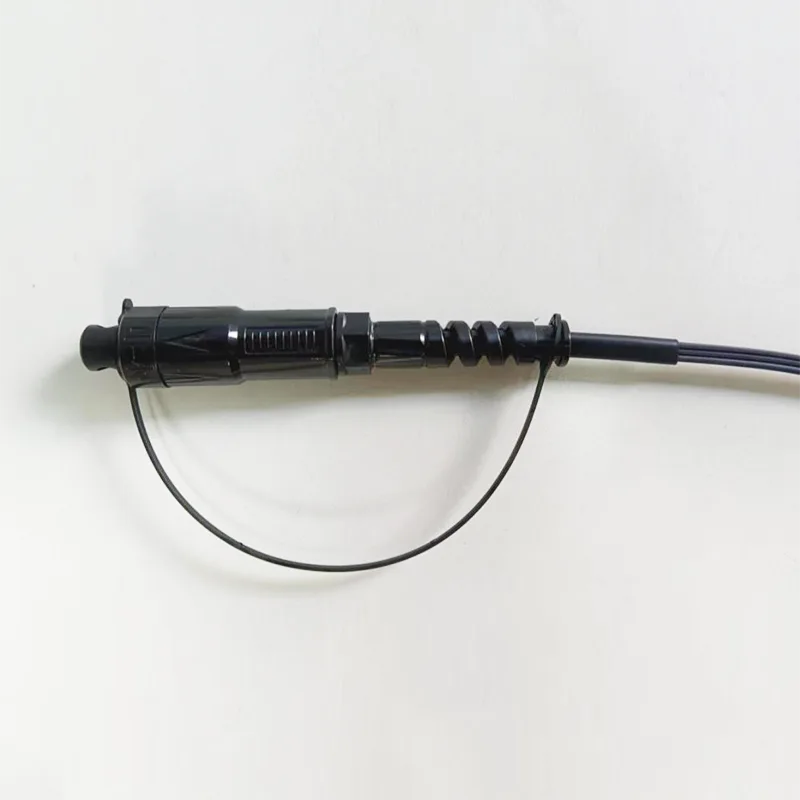

5x2mm αδιάβροχο καλώδιο πτώσης h Optic SC/APC Connector Optical Fiber Pigtail

Εφαρμογή:● Συστήματα FTTX/FTTH● Εφαρμογές Ethernet● Σύνδεσμοι CATV● Διανομή οπτικού σήματος● Παθητικά οπτικά δίκτυα (PON)● Εφαρμογές Backbone, Horizontal και Riser● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ● υπαίθριες περιοχές. Σκληρό περιβάλλονΧαρακτηριστικά:● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.●......

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εφαρμογή:

● Συστήματα FTTX/FTTH

● Εφαρμογές Ethernet

● Σύνδεσμοι CATV

● Διανομή οπτικού σήματος

● Παθητικά οπτικά δίκτυα (PON)

● Εφαρμογές Backbone, Horizontal και Riser

● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ

● υπαίθριες περιοχές. Σκληρό περιβάλλον

Χαρακτηριστικά:

● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.

● Καλή σε επαναληψιμότητα και ανταλλαγή.

● Εισαγωγή 100%, απώλεια επιστροφής, τελική όψη και.

● Επιθεώρηση παρεμβολών.

● Εξαιρετική μηχανική αντοχή.

● Συμμόρφωση με την Telcordia GR-326-Core.

● Εξασφαλίζει την υψηλή απόδοση και την αξιοπιστία στη διαχείριση της οπτικής καλωδίωσης.

● Γρήγορη και εύκολη εγκατάσταση και αναδιάρθρωση.

● Απλός χειρισμός, δεν χρειάζεται ειδικό εργαλείο.

● IP68 αδιάβροχο.

Τεχνικές προδιαγραφές:

Κατασκευές	Μονάδα	Περιγραφές
Αρίθμηση ινών		Απλός
Μήκος κύματος	nm	1310/1550
Απώλεια εισαγωγής	ϋΒ	≤0.30
Απώλεια επιστροφής	ϋΒ	≥ 60
Τύπος σύνδεσης		SC/APC
Μετάλλινος κρίκος		Κεραμικός
Κύκλοι σύνδεσης		500
Χρώμα καλωδίου		Μαύρος
Διάμετρο εξωτερικού καλωδίου	mm	(5.2x2.0)± 0.2mm (3.0x2.0)± 0.2mm (χωρίς αγγελιοφόρο)
Λειτουργία ινών		Ενιαία λειτουργία: G657A2
Υλικό καλωδίου		LSZH
Βάρος καλωδίου	Kg/km	20 ± 3
Περιεχόμενα εκτύπωσης		Προσαρμόσιμος
Μήκος	m	100 ή προσαρμόσιμο (Ανοχή: ± 0,5m)
Τύπος σύνδεσης		Είσοδος: Accord H Optic SC/APC
Τύπος σύνδεσης		Έξοδος: Χωρίς σύνδεση
Πρόσφυση (αξονική μεταξύ καλώδιο και σύνδεσμος)	N	100
Αδιάβροχο βαθμό		IP68
Θερμοκρασία λειτουργίας	℃	-20 ° C ~ +65 ℃
Θερμοκρασία αποθήκευσης	℃	-20 ° C ~ +65 ℃

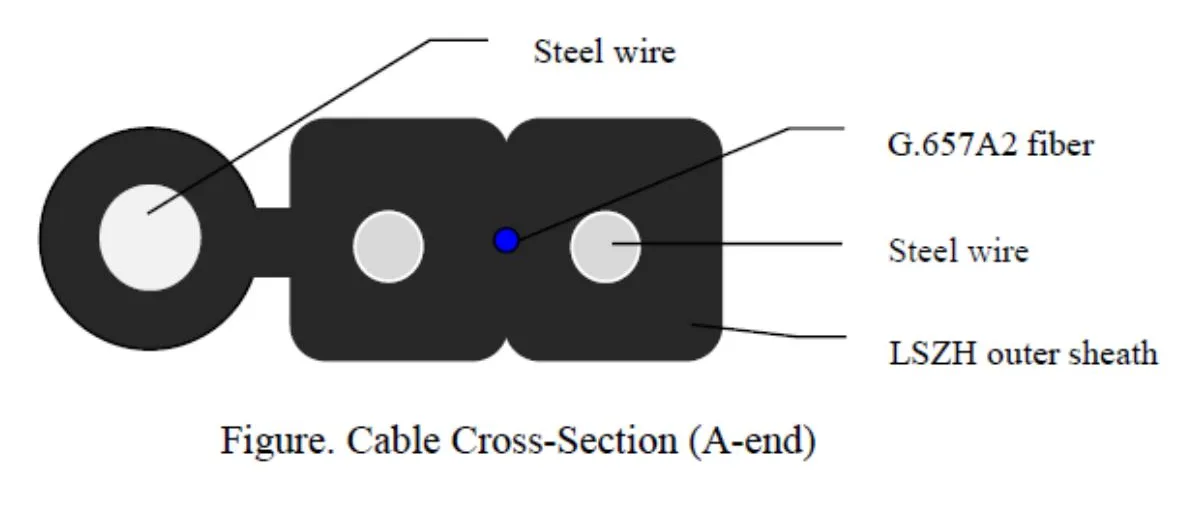

Δομή καλωδίων:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Οπτική ίνα	Τύπος	G-657 Α2.
	Όχι.	1
	Χρώμα	Μπλε
Εξωτερική θήκη	Διάσταση	(5.2x2.0)± 0.2mm (3.0x2.0)± 0.2mm (χωρίς αγγελιοφόρο)
	Υλικό	LSZH
	Χρώμα	Μαύρος
Μέλος της δύναμης χάλυβα	Υλικά	Χαλύβδινο σύρμα
Μέλος της δύναμης χάλυβα	Διάμετρος	0,45mm
Μέλος αυτοχρηματοδότησης χάλυβα	Υλικά	Χαλύβδινο σύρμα
Μέλος αυτοχρηματοδότησης χάλυβα	Διάμετρος	1,2 mm
Βάρος		20 ± 3 kg/km
Πλακίδιο (n)		Μακροπρόθεσμα: 300n Βραχυπρόθεσμα: 600 n
Συντριβή		1000N/10cm
Min. Ακτίνα κάμψης		15xd (στατική); 30xd (δυναμική)
Κλίμακα θερμοκρασίας		-20 ° C έως +65 ° C

Χαρακτηριστικό ινών:

Όλα τα χαρακτηριστικά της ουσίας καλωδίων (ίνες του τελικού καλωδίου) πρέπει να είναι τουλάχιστον σύμφωνα με τη σύσταση ITU-T G.657A2 και πρέπει να είναι τα εξής.

Παράμετρος		Προσδιορισμός
Συντελεστής εξασθένησης	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Εξασθένηση (μετά το καλώδιο)	@1310nm	≤0.40dB/km
	@1550nm	≤0.30dB/km
Ομοιομορφία εξασθένησης στα 1310nm		≤0.05dB
Ομοιομορφία εξασθένησης στα 1550nm		≤0.05dB
Μήκος κύματος καλωδίων (λCC)		≤ 1260 nm
Μήκος κύματος μηδενικής διασποράς		1300 ~ 1324 nm
Κλίση μηδενικής διασποράς		≤ 0,092 ps/(nm^2.km)
Απόλυτη τιμή διασποράς στα 1288nm ~ 1339nm		≤3,5ps/(nm · km)
Απόλυτη τιμή διασποράς στα 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Διασπορά στα 1550nm		≤18ps/(nm · km)
Διασπορά στα 1625nm		≤23ps/(nm · km)
Διάμετρος πεδίου λειτουργίας (MFD) στα 1310nm		8.60±0.4μm
Διάμετρος πεδίου λειτουργίας (MFD) στα 1550nm		9.4-10.4μm
Γνωστές Fiber Dispersion Mode (PMD)		≤0.125ps/km^1/2
Καλώδιο διασποράς τρόπου πόλωσης (PMD)		≤0.200ps/km^1/2
Συντελεστής PMD	M	20 καλώδια
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Γεωμετρικά χαρακτηριστικά
Διάμετρος επένδυσης		125±0.8μm
Επένδυση μη κυκλικών		≤1,0%
Σφάλμα ομόκεντρου πυρήνα/επένδυσης		≤0.8μm
Διάμετρος ινών με επίστρωση (άχρωμη)		245 ± 10μm
Διάμετρος ινών με επικάλυψη (χρωματισμένο)		250 ± 10μm
Σφάλμα ομόκεντρου επένδυσης/επίστρωσης		≤12.0μm
Δοκιμή έντασης		100kpsi ή 0.69gpa
Αφαίρεση της επικάλυψης (n)		1.0 ～ 9.0
Μηχανικά χαρακτηριστικά
Απώλεια Macrobend στα 1550nm	R = 15mm, 10 στροφές	≤0.03dB
	R = 10mm, 1 -turn	≤0.10dB
	R = 7.5mm, 1 -turn	≤0,5dB
Απώλεια macrobend στα 1625nm	R = 15mm, 10 στροφές	≤0.10dB
	R = 10mm, 1 -turn	≤0.20dB
	R = 7.5mm, 1 -turn	≤1,0dB

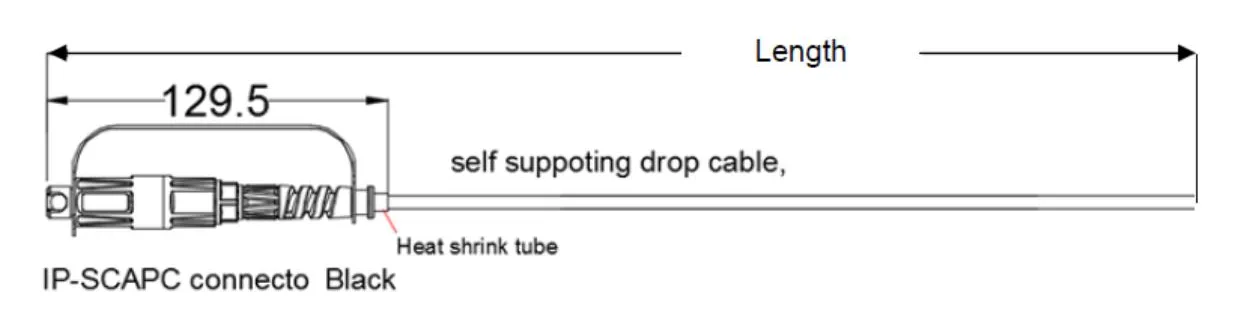

Σχέδιο διαστάσεων:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Πακέτο:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Απαιτήσεις πακέτων:

Μέγεθος χαρτοκιβωτίου: 600*320*265mm, Διαφανής ταινία στεγανοποίησης "I" σφράγιση γραμματοσειράς.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

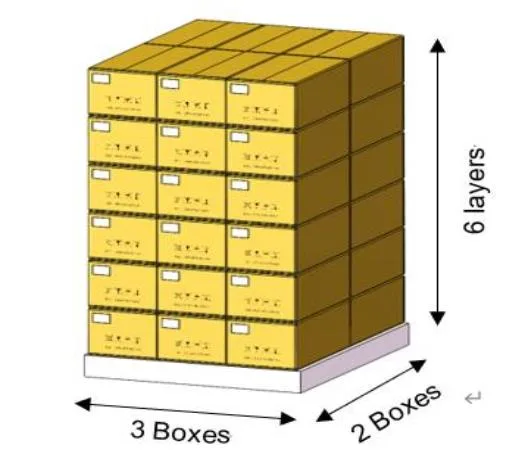

Σχηματικό διάγραμμα ξύλινης πλάκας:

Ξύλινο μέγεθος πλάκας: 1200 *1000mm.

Απαιτήσεις στοίβαξης: Ένα στρώμα έξι κουτιών, στοιβάζοντας έξι στρώματα.

Κορυφαία 4 Προστασία δεξιάς γωνίας και, στη συνέχεια, χρησιμοποιήστε σφιχτά τη ζώνη συσκευασίας "#".

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
