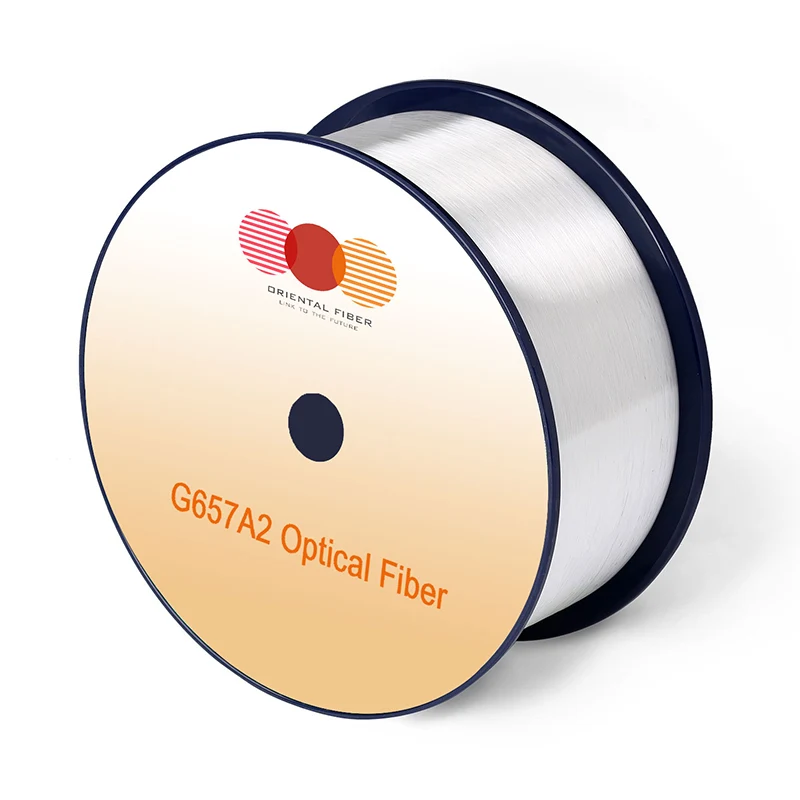

IEC 60793-2-50 Τύπος B1.3/B6.A1/B6.A2/B6.B2 Προδιαγραφές οπτικών ινών.
Υψηλή αντίσταση στις απώλειες κάμψης στην περιοχή ακτίνας κάμψης από 7,5 έως 15 mm
Πλήρως συμβατό με όλες τις οπτικές ίνες G.652
Η χαμηλή εξασθένηση πληροί τη ζήτηση λειτουργίας στη ζώνη O-E-S-C-L-L
Το χαμηλό PMD πληροί τις απαιτήσεις μετάδοσης υψηλού ρυθμού bit και μεγάλων αποστάσεων
Χαμηλή απώλεια κάμψης
Ακριβείς γεωμετρικές παράμετροι
Υψηλή τιμή ND
|
Χαρακτηριστικά |
Συνθήκες |
Καθορισμένες τιμές |
Μονάδες |
|
|
Οπτικά χαρακτηριστικά |
||||
|
Απόσβεση |
1310nm |
≤0,35 |
[db/km] |
|
|
1383nm (μετά τη γήρανση H2) |
≤0,35 |
[db/km] |
||
|
1460nm |
≤0.25 |
[db/km] |
||
|
1490nm |
≤0.23 |
[db/km] |
||
|
1550nmm |
≤0.21 |
[db/km] |
||
|
1625nm |
≤0.23 |
[db/km] |
||
|
Εξασθένηση έναντι μήκους κύματος Μέγιστο. α διαφορική |
1285-1330nm, σε σχέση με το 1310nm |
≤0.03 |
[db/km] |
|
|
1525-1575nm, σε σχέση με 1550nm |
≤0.02 |
[db/km] |
||
|
Μήκος κύματος μηδέν διασποράς (λ0) |
- |
1300-1324 |
[NM] |
|
|
Κλιμή μηδενικής διασποράς (S0) |
- |
≤0.092 |
[PS/(Nm2 · km)] |
|
|
PMD |
Μέγιστη ατομική ίνα |
- |
≤0.1 |
[PS/√km] |
|
Τιμή σχεδιασμού συνδέσμου (M = 20, Q = 0,01%) |
- |
≤0.06 |
[PS/√km] |
|
|
Τυπική αξία |
- |
0.04 |
[PS/√km] |
|
|
Μήκος κύματος καλωδίου (λCC) |
- |
≤1260 |
[NM] |
|
|
Διάμετρος πεδίου λειτουργίας (MFD) |
1310nm |
8.4-9.2 |
[μm] |
|
|
1550nmm |
9.3-10.3 |
[μm] |
||
|
ΑΝΤΙΜΕΤΩΠΙΣΜΟΣ ΔΕΙΚΤΗΣ ΠΟΛΙΤΙΚΗΣ ΔΙΑΚΟΠΗΣ (NE FF) |
1310nm |
1.466 |
- |
|
|
1550nmm |
1.467 |
- |
||
|
Ασυνέχειες σημείων |
1310nm |
≤0.05 |
[DB] |
|
|
1550nmm |
≤0.05 |
[DB] |
||
|
Γεωμετρικά χαρακτηριστικά |
||||
|
Διάμετρος επένδυσης |
- |
125,0 ± 0,7 |
[μm] |
|
|
Επένδυση μη κυκλικών |
- |
≤0,7 |
[%] |
|
|
Διάμετρος επικάλυψης |
- |
235-245 |
[μm] |
|
|
Σφάλμα ομόκεντρου επικάλυψης |
- |
≤12.0 |
[μm] |
|
|
Επικάλυψη μη κυκλικού χαρακτήρα |
- |
≤6,0 |
[%] |
|
|
Σφάλμα ομόκεντρου με επικάλυψη πυρήνα |
- |
≤0,5 |
[μm] |
|
|
Curl (ακτίνα) |
- |
≥4 |
[M] |
|
|
Μήκος παράδοσης |
- |
Έως 50,4 |
[km/reel] |
|
|
Περιβαλλοντικά χαρακτηριστικά |
1310nm, 1550nm & 1625nm |
|||
|
Εξάρτηση από τη θερμοκρασία Εξάρτηση από την εξασθένηση |
-60 ℃ έως +85 ℃ |
≤0.05 |
[db/km] |
|
|
Επαναχτική εξασθένηση θερμοκρασίας-υγρασίας |
-10 ° C έως +85 ° C, 98% RH |
≤0.05 |
[db/km] |
|
|
Εξάρτηση από την εξάρτηση από τα ύδατα |
23 ° C, για 30 ημέρες |
≤0.05 |
[db/km] |
|
|
Εξάρτηση από την υγρασία της θερμικής εξάρτησης |
85 ° C και 85% RH, για 30 ημέρες |
≤0.05 |
[db/km] |
|
|
Ξηρή γήρανση |
85 ℃, για 30 ημέρες |
≤0.05 |
[db/km] |
|
|
Μηχανικές προδιαγραφές |
||||
|
Δοκιμή απόδειξης |
- |
≥9.0 |
[Ν] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Εξασθένηση |
10 γυρίζει γύρω από ένα άξονα 15 mm ακτίνας |
1550nmm |
≤0.03 |
[DB] |
|
10 γυρίζει γύρω από ένα άξονα 15 mm ακτίνας |
1625nm |
≤0.1 |
[DB] |
|
|
1 Γυρίστε γύρω από ένα άξονα 10 mm ακτίνας |
1550nmm |
≤0.1 |
[DB] |
|
|
1 γυρίστε ένα άξονα ακτίνας 10 mm |
1625nm |
≤0.2 |
[DB] |
|
|
1 γυρίστε ένα άξονα ακτίνας 7,5 mm |
1550nmm |
≤0,5 |
[DB] |
|
|
1 γυρίστε ένα άξονα ακτίνας 7,5 mm |
1625nm |
≤1,0 |
[DB] |
|
|
Δύναμη λωρίδας επικάλυψης |
τυπική μέση δύναμη |
1.5 |
[Ν] |
|
|
μέγιστη δύναμη |
1.3-8.9 |
[Ν] |
||
|
Δυναμική παράμετρος κόπωσης (ND) |
- |
≥20 |
- |
|
