● Κορδέρ από διάφορες δομές ινών με διάφορες δομές
● Οπτικές διαδρομές υψηλής ταχύτητας για δίκτυα ινών προς ίνες προς το σπίτι (FTTH)
● Καλώδια με ελάχιστες απαιτήσεις κάμψης
● Μικρά οπτικά εξαρτήματα

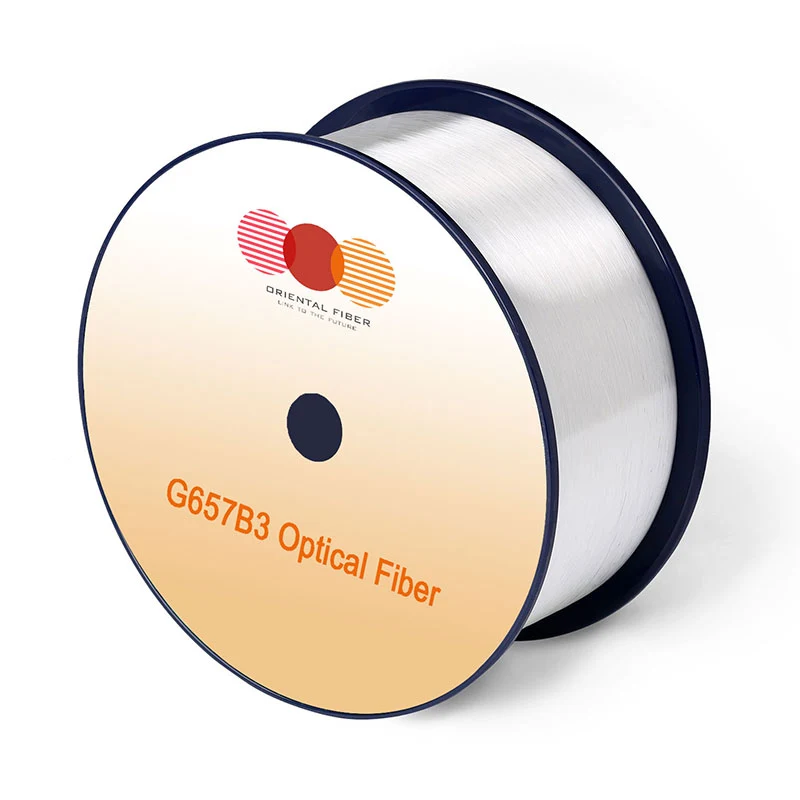

Η οπτική απόδοση είναι καλύτερη από αυτή που συνιστάται από τους ITU-T G.657.B3 και IEC 60793-2-50 B6.B3, με ακτίνα κάμψης τόσο χαμηλή όσο 5mm, η οποία μπορεί να καλύψει τις σύνθετες συνθήκες εγκατάστασης σε MDU και FTTH, όπως γωνίες, σύνδεση, υψηλή τάση φορτίου κ.λπ. κλπ.
● Η ελάχιστη ακτίνα κάμψης μπορεί να φτάσει τα 5mm, η οποία είναι πλήρως συμβατή με όλες τις οπτικές ίνες G.652.D
● Χαμηλή εξασθένηση, ικανοποιώντας τις απαιτήσεις λειτουργίας της ζώνης O-E-S-C-L
● Χαμηλή απώλεια κάμψης, κατάλληλη για απαιτητικά σχέδια οπτικών καλωδίων, συμπεριλαμβανομένων καλωδίων κορδέλας
● Οι ακριβείς γεωμετρικές παράμετροι και το μεγάλο MFD εξασφαλίζουν χαμηλή απώλεια ματίσματος και υψηλή απόδοση ματίσματος
● Υψηλή τιμή ND, συνάντηση μεγάλης διάρκειας ζωής στην ελάχιστη ακτίνα κάμψης
|
Χαρακτηριστικά |
Συνθήκες |
Καθορισμένος τιμές |
Μονάδες |
|
|
Οπτικός Χαρακτηριστικά |
||||
|
Απόσβεση |
1310nm |
≤0,35 |
[db/km] |
|
|
1383nm (μετά την H2-γήρανση) |
≤0,35 |
[db/km] |
||
|
1550nmm |
≤0.21 |
[db/km] |
||
|
1625nm |
≤0.23 |
[db/km] |
||
|
Απόσβεση εναντίον μήκους κύματος Μέγιστο. α διαφορική |
1285-1330nm, στο Αναφορά σε 1310nm |
≤0.03 |
[db/km] |
|
|
1525-1575nm, στο Αναφορά σε 1550nm |
≤0.02 |
[db/km] |
||
|
Μηδέν Μήκος κύματος διασποράς (λ0) |
- |
1300-1324 |
[NM] |
|
|
Μηδέν Κλίση διασποράς (S0) |
- |
≤0.092 |
[PS/(Nm2 · km)] |
|
|
PMD |
Ανώτατο όριο Ατομική ίνα |
- |
≤0.1 |
[PS/√km] |
|
Τιμή σχεδιασμού συνδέσμου (M = 20, Q = 0,01%) |
- |
≤0.06 |
[PS/√km] |
|
|
Τυπικός Αξία |
- |
0.04 |
[PS/√km] |
|
|
Καλώδιο Μήκος κύματος cuto (λCC) |
- |
≤1260 |
[NM] |
|
|
Τρόπος Διάμετρος πεδίου (MFD） |
1310nm |
8.2-9.0 |
[μm] |
|
|
1550nmm |
9.1-10.1 |
[μm] |
||
|
ΑΝΤΙΣΤΟΙΧΕΙΟ ΔΕΙΚΤΗΣ ΠΟΛΙΤΙΚΗΣ ΔΙΑΚΟΠΗΣ (NE FF) |
1310nm |
1.468 |
- |
|
|
1550nmm |
1.469 |
- |
||
|
Σημείο Ασυνέχειες |
1310nm |
≤0.05 |
[DB] |
|
|
1550nmm |
≤0.05 |
[DB] |
||
|
Γεωμετρικός Χαρακτηριστικά |
||||
|
Επένδυση Διάμετρος |
- |
125,0 ± 0,7 |
[μm] |
|
|
Επένδυση Μη κυκλικότητα |
- |
≤0,7 |
[%] |
|
|
Επένδυση Διάμετρος |
- |
235-245 |
[μm] |
|
|
Επικάλυψη με επικάλυψη Σφάλμα ομοιοπάθειας |
- |
≤12.0 |
[μm] |
|
|
Επένδυση Μη κυκλικότητα |
- |
≤6,0 |
[%] |
|
|
Πυρήνας Σφάλμα ομοιοπάθειας |
- |
≤0,5 |
[μm] |
|
|
Curl (ακτίνα) |
- |
≥4 |
[M] |
|
|
Διανομή Μήκος |
- |
Επάνω έως 25,2 |
[km/reel] |
|
|
Περιβαλλοντικά χαρακτηριστικά |
1310nm, 1550nm & 1625nm |
|||
|
Θερμοκρασία Εξάρτηση που προκαλείται από την εξάρτηση |
-60 ℃ έως +85 ℃ |
≤0.05 |
[db/km] |
|
|
Υδατογραφία Προκαλούμενη από ποδηλασία εξασθένηση |
-10 ° C έως +85 ° C, 98% RH |
≤0.05 |
[db/km] |
|
|
Διαβρέχω Εξάρτηση που προκαλείται από την εξάρτηση |
23 ° C, για 30 ημέρες |
≤0.05 |
[db/km] |
|
|
Υγρασία Εξάρτηση από τη θερμική εξάρτηση |
85 ° C και 85% RH, για 30 ημέρες |
≤0.05 |
[db/km] |
|
|
Ξηρός Θερμαντική γήρανση |
85 ℃, για 30 ημέρες |
≤0.05 |
[db/km] |
|
|
Μηχανικός Προδιαγραφή |
||||
|
Απόδειξη Δοκιμή |
- |
≥9.0 |
[Ν] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Μακρο-κάλυμμα Προκληθείσα απώλεια |
1 γυρίστε ένα άξονα του Ακτίνα 10 mm |
1550nmm |
≤0.03 |
[DB] |
|
1 Γυρίστε γύρω από ένα άξονα ακτίνας 10 mm |
1625nm |
≤0.1 |
[DB] |
|
|
1 Γυρίστε γύρω από ένα άξονα ακτίνας 7,5 mm |
1550nmm |
≤0.08 |
[DB] |
|
|
1 γυρίστε ένα άξονα του Ακτίνα 7,5 mm |
1625nm |
≤0.25 |
[DB] |
|
|
1 Γυρίζει γύρω από ένα άξονα 5 mm ακτίνα |
1550nmm |
≤0.15 |
[DB] |
|
|
1 Γυρίζει γύρω από ένα άξονα 5 mm ακτίνα |
1625nm |
≤0,45 |
[DB] |
|
|
Επένδυση Δύναμη λωρίδας |
τυπικός μέση δύναμη |
1.5 |
[Ν] |
|
|
κορυφή δύναμη |
1.3-8.9 |
[Ν] |
||
|
Δυναμικός Παράμετρος κόπωσης (ND) |
- |
≥20 |
- |
|
