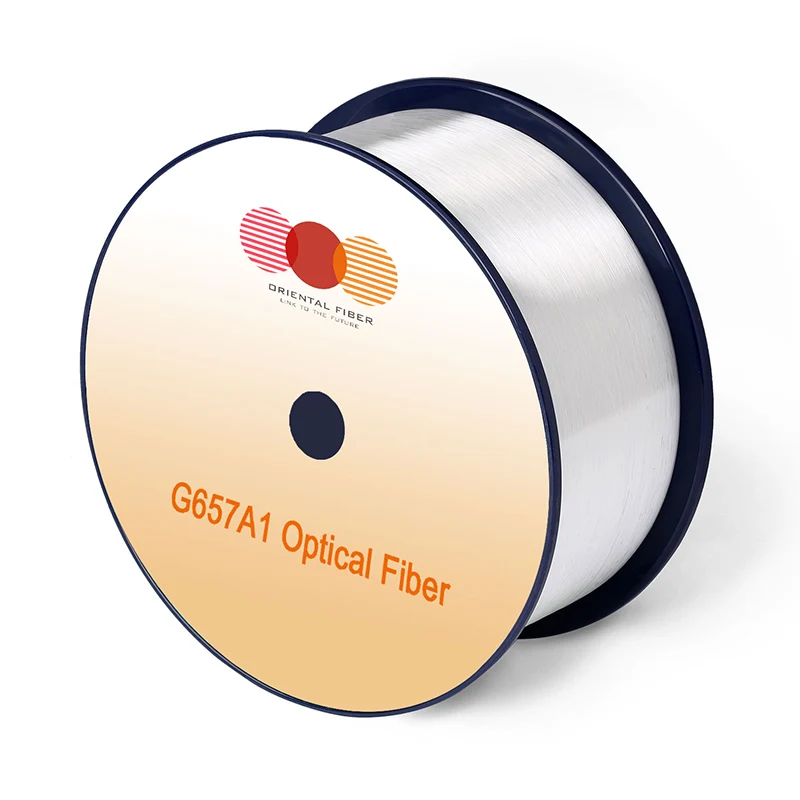

Οπτική ίνες μονής λειτουργίας G.657.A1

Χαρακτηριστικά

Συνθήκες

Καθορισμένες τιμές

Μονάδες

Οπτικά χαρακτηριστικά

Απόσβεση

1310nm

≤0,35

[db/km]

1383nm (μετά τη γήρανση H2)

≤0,35

[db/km]

1460nm

≤0.25

[db/km]

1550nmm

≤0.21

[db/km]

1625nm

≤0.23

[db/km]

Εξασθένηση έναντι μήκους κύματος

Μέγιστο. α διαφορική

1285-1330nm, σε σχέση με το 1310nm

≤0.03

[db/km]

1525-1575nm, σε σχέση με 1550nm

≤0.02

[Db/km]

Συντελεστής διασποράς

1285-1340nm

-3,5 έως 3,5

[PS/(nm · km)]

1550nmm

≤18

[PS/(nm · km)]

1625nm

≤22

[PS/(nm · km)]

Μήκος κύματος μηδέν διασποράς (λ0)

-

1300-1324

[NM]

Κλιμή μηδενικής διασποράς (S0)

-

≤0.092

[PS/(Nm2 · km)]

Τυπική αξία

-

0.086

[PS/(Nm2 · km)]

PMD

Μέγιστη ατομική ίνα

-

≤0.1

[PS/√km]

Τιμή σχεδιασμού συνδέσμου (M = 20, Q = 0,01%)

(M = 20, Q = 0,01%)

-

≤0.06

[PS/√km]

Τυπική αξία

-

0.04

[PS/√km]

Μήκος κύματος καλωδίου (λCC)

-

≤1260

[NM]

Διάμετρος πεδίου λειτουργίας (MFD)

1310nm

8.4-9.2

[μm]

1550nmm

9.3-10.3

[μm]

ΑΝΤΙΜΕΤΩΠΙΣΜΟΣ ΔΕΙΚΤΗΣ ΠΟΛΙΤΙΚΗΣ ΔΙΑΚΟΠΗΣ (NE FF)

1310nm

1.466

-

1550nmm

1.467

-

Ασυνέχειες σημείων

1310nm

≤0.05

[DB]

1550nmm

≤0.05

[DB]

Γεωμετρικά χαρακτηριστικά

Διάμετρος επένδυσης

-

125,0 ± 0,7

[μm]

Επένδυση μη κυκλικών

-

≤0,7

[%]

Διάμετρος επικάλυψης

-

235-245

[μm]

Σφάλμα ομόκεντρου επικάλυψης

-

≤12.0

[μm]

Επικάλυψη μη κυκλικού χαρακτήρα

-

≤6,0

[%]

Σφάλμα ομόκεντρου με επικάλυψη πυρήνα

-

≤0,5

[μm]

Curl (ακτίνα)

-

≥4

[M]

Μήκος παράδοσης

-

Έως 50,4

[km/reel]

Περιβαλλοντικά χαρακτηριστικά

1310nm, 1550nm & 1625nm

Εξάρτηση από τη θερμοκρασία Εξάρτηση από την εξασθένηση

-60 ℃ έως +85 ℃

≤0.05

[Db/km]

Επαναχτική εξασθένηση θερμοκρασίας-υγρασίας

-10 ° C έως +85 ° C, 98% RH

≤0.05

[Db/km]

Εξάρτηση από την εξάρτηση από τα ύδατα

23 ° C, για 30 ημέρες

≤0.05

[Db/km]

Εξάρτηση από την υγρασία της θερμικής εξάρτησης

85 ° C και 85% RH, για 30 ημέρες

≤0.05

[Db/km]

Ξηρή γήρανση

85 ℃, για 30 ημέρες

≤0.05

[Db/km]

Μηχανικές προδιαγραφές

Δοκιμή απόδειξης

-

≥9.0

[Ν]

-

≥1,0

[%]

-

≥100

[KPSI]

-

-

-

Μακρο-κάλυμμα προκαλούμενη απώλεια

10 γυρίζει γύρω από ένα άξονα 15 mm ακτίνας

1550nmm

≤0.25

[DB]

10 γυρίζει γύρω από ένα άξονα 15 mm ακτίνας

1625nm

≤1,0

[DB]

1 Γυρίστε γύρω από ένα άξονα 10 mm ακτίνας

1550nmm

≤0,75

[DB]

1 Γυρίστε γύρω από ένα άξονα 10 mm ακτίνας

1625nm

≤1,5

[DB]

Δύναμη λωρίδας επικάλυψης

τυπική μέση δύναμη

1.5

[Ν]

μέγιστη δύναμη

1.3-8.9

[Ν]

Δυναμική παράμετρος κόπωσης (ND)

-

≥20

-
