● Κέντρα δεδομένων
● Κέντρα γραφείου
● Δίκτυα αποθήκευσης δεδομένων
● Δίκτυα τοπικών περιοχών
● Υπολογιστικά κέντρα υψηλής απόδοσης
● 10 & 40 & 100 & 400 & 800 gb/s και 1,6tb/s ethernet

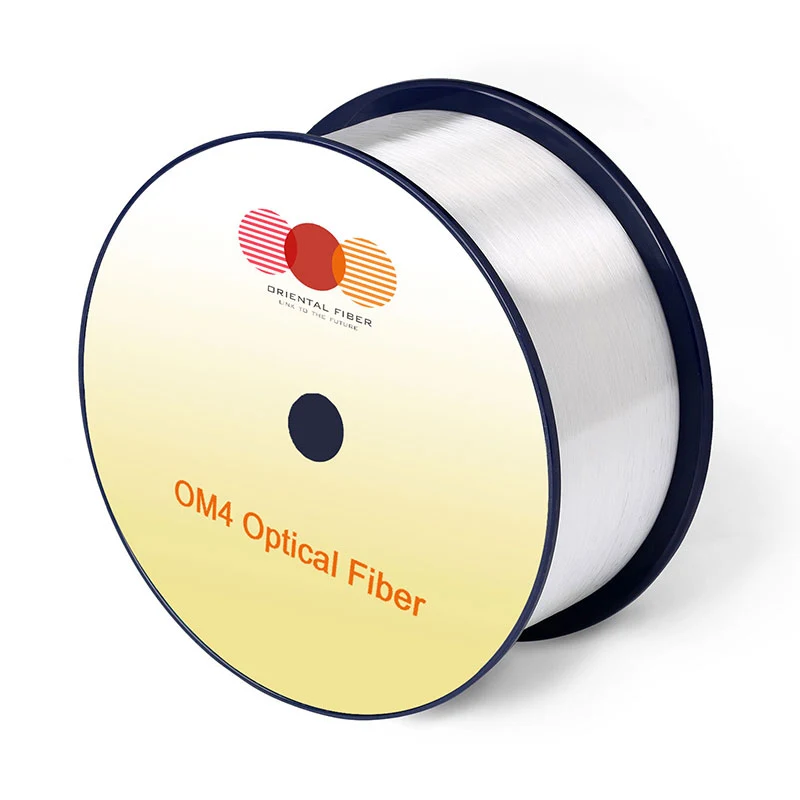

Το OM4 Ultra-Bend-Unseniate Multimode Fiber συναντά ή υπερβαίνει τις προδιαγραφές ISO/IEC 11801-1 OM4, IEC 60793-2-10 A1-OM4 προδιαγραφές και προδιαγραφές TIA-492AAAF A1-OM4.
● Βελτιστοποιημένο για συστήματα μετάδοσης 100G/λωρίδας
● Αποτελεσματικό εύρος ζώνης σε κύματα που κυμαίνονται από 850-870nm και 910nm
● Συμβατό προς τα πίσω με την Legacy OM4 Fiber
● Εξαιρετική γεωμετρική ομοιομορφία
● Χαμηλή εξασθένηση
● Υψηλό εύρος ζώνης
● καθυστέρηση χαμηλής διαφορικής λειτουργίας (DMD)
|
Χαρακτηριστικά |
Συνθήκες |
Καθορισμένος Τιμές |
Μονάδες |
|
Χαρακτηριστικά γεωμετρίας |
|||
|
Διάμετρος πυρήνα |
- |
50 ± 2,5 |
[μm] |
|
Βασική μη κυκλικότητα |
- |
≤5.0 |
[%] |
|
Διάμετρος επένδυσης |
- |
125,0 ± 1,0 |
[μm] |
|
Επένδυση μη κυκλικών |
- |
≤0,6 |
[%] |
|
Διάμετρος επικάλυψης |
- |
245 ± 7 |
[μm] |
|
Σφάλμα ομόκεντρου επικάλυψης/επένδυσης |
- |
≤10.0 |
[μm] |
|
Επικάλυψη μη κυκλικού χαρακτήρα |
- |
≤6,0 |
[%] |
|
Σφάλμα ομόκεντρου πυρήνα/επένδυσης |
- |
≤1,0 |
[μm] |
|
Μήκος παράδοσης |
- |
επάνω έως 17,6 |
[km/reel] |
|
Οπτικά χαρακτηριστικά |
|||
|
Απόσβεση |
850nm |
≤2.4 |
[db/km] |
|
910nm |
≤2.0 |
[db/km] |
|
|
1300nm |
≤0,6 |
[db/km] |
|
|
Υπερπληρωμένο modal εύρος ζώνης |
850nm |
≥3500 |
[MHz · Km] |
|
1300nm |
≥500 |
[MHz · Km] |
|
|
Αποτελεσματικό εύρος ζώνης |
850nm-870nm |
≥4700 |
[MHz · Km] |
|
910nm |
≥3100 |
[MHz · Km] |
|
|
Μήκος συνδέσμου |
800GBase-SR8 |
100 |
[M] |
|
800gbasesr-4.2 |
100 |
[M] |
|
|
Αριθμητικό άνοιγμα |
- |
0,200 ± 0,015 |
- |
|
Δείκτης διάθλασης ομάδας |
850nm |
1.482 |
- |
|
1300nm |
1.477 |
- |
|
|
Μήκος κύματος μηδέν διασποράς, λ0 |
- |
1295-1340 |
[NM] |
|
Κλίση μηδενικής διασποράς, S0 |
1295nm≤λ0≤1310nm |
≤0.105 |
[PS/(Nm2 · km)] |
|
1310Nm≤λ0≤1340nm |
≤0.000375(1590-λ0) |
[PS/(Nm2 · km)] |
|
|
Μακροβολική απώλεια1 |
- |
- |
- |
|
2 στροφές @ 15 mm ακτίνα |
850nm |
≤0.1 |
[DB] |
|
1300nm |
≤0.3 |
[DB] |
|
|
2 στροφές @ 7,5 mm ακτίνα |
850nm |
≤0.2 |
[DB] |
|
1300nm |
≤0,5 |
[DB] |
|
|
Χαρακτηριστικά backscatter |
1300nm |
||
|
Βήμα (μέσος όρος αμφίδρομης μέτρησης) |
- |
≤0.10 |
[DB] |
|
Παρατυπίες κατά μήκος ινών και Ασυνέχεια σημείου |
- |
≤0.10 |
[DB] |
|
Ομοιομορφία εξασθένησης |
- |
≤0.08 |
[db/km] |
|
Περιβαλλοντικά χαρακτηριστικά |
850nm & 1300nm |
||
|
Ποδηλασία θερμοκρασίας |
-60 ℃ έως 85 ℃ |
≤0.10 |
[db/km] |
|
Ποδηλασία θερμοκρασίας-υγρασίας |
-10℃to 85℃, 4% to 98% RH |
≤0.10 |
[db/km] |
|
Βύθιση νερού |
23 ℃, 30 ημέρες |
≤0.10 |
[db/km] |
|
Στεγνή θερμότητα |
85 ℃, 30 ημέρες |
≤0.10 |
[db/km] |
|
Υγρή θερμότητα |
85 ℃, 85% RH, 30 ημέρες |
≤0.10 |
[db/km] |
|
Μηχανικές προδιαγραφές |
|||
|
Δοκιμή απόδειξης |
- |
≥9.0 |
[Ν] |
|
- |
≥1,0 |
[%] |
|
|
- |
≥100 |
[KPSI] |
|
|
Δύναμη λωρίδας επικάλυψης |
τυπικός μέση δύναμη |
1.5 |
[Ν] |
|
κορυφή δύναμη |
≥1,3, ≤8,9 |
[Ν] |
|
|
Δυναμική διάβρωση στρες Ευαισθησία paraeter (nd, τυπικός) |
- |
20 |
- |
