Patch Cord εναντίον Pigtail: Ποια είναι η διαφορά στα δίκτυα οπτικών ινών;

Τα δίκτυα οπτικών ινών έχουν γίνει το θεμέλιο των σύγχρονων συστημάτων επικοινωνίας, υποστηρίζοντας τα πάντα, από υπηρεσίες διαδικτύου και κέντρα δεδομένων έως τηλεπικοινωνίες και δίκτυα επιχειρήσεων. Πίσω από αυτές τις συνδέσεις υψηλής ταχύτητας υπάρχουν πολλά μικρά αλλά σημαντικά εξαρτήματα, συμπεριλαμβανομένων των ινώνΜπάλωμα ΚορδόνικαιΠλεξίδα.

Αν και μπορεί να φαίνονται παρόμοια, τα κορδόνια και τα κοτσιδάκια εξυπηρετούν διαφορετικούς σκοπούς στις εγκαταστάσεις οπτικών ινών. Η κατανόηση των διαφορών τους βοηθά τους μηχανικούς, τους εγκαταστάτες και τους χρήστες του δικτύου να δημιουργήσουν πιο αξιόπιστα και αποτελεσματικά συστήματα οπτικής επικοινωνίας.

Λοιπόν, τι ακριβώς είναι τα fiber patch cords και τα pigtails και πώς συνεργάζονται στα σύγχρονα δίκτυα;

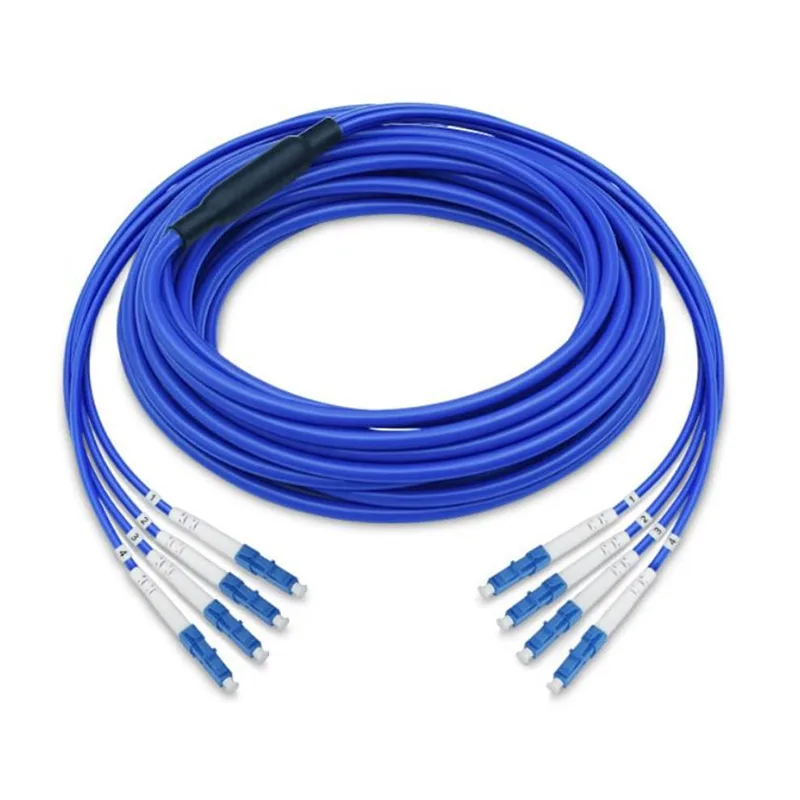

Τι είναι το Fiber Patch Cord;

Το καλώδιο patch ινών είναι ένα καλώδιο οπτικών ινών με συνδέσμους εγκατεστημένους και στα δύο άκρα. Χρησιμοποιείται κυρίως για τη σύνδεση οπτικών συσκευών, εξοπλισμού δικτύου και συστημάτων διανομής ινών.

Επειδή και τα δύο άκρα έχουν ήδη συνδέσμους, τα καλώδια επιδιόρθωσης μπορούν να εγκατασταθούν γρήγορα χωρίς πρόσθετη εργασία συνδέσεως.

Ένα τυπικό καλώδιο εμπλάστρου ινών περιλαμβάνει:

• Καλώδιο οπτικών ινών
• Προστατευτικό μπουφάν
• Συνδέσεις ινών και στα δύο άκρα
• Δομή ενίσχυσης

Οι συνήθεις τύποι συνδετήρων περιλαμβάνουν:

• Υποδοχή LC
• Υποδοχή SC
• Υποδοχή FC
• βύσμα ST

Τι είναι το Fiber Pigtail;

Μια πλεξίδα ινών είναι ένα κοντό καλώδιο οπτικών ινών με έναν σύνδεσμο εγκατεστημένο μόνο στο ένα άκρο, ενώ το άλλο άκρο περιέχει εκτεθειμένες ίνες για μάτισμα.

Σε αντίθεση με τα κορδόνια patch, τα pigtails χρησιμοποιούνται συνήθως μέσα σε κουτιά τερματισμού ινών, οπτικά πλαίσια διανομής και δίσκους συνδέσεως.

Μια πλεξίδα από ίνες συνήθως αποτελείται από:

• Ένας προεγκατεστημένος σύνδεσμος ινών
• Εκτεθειμένο άκρο ινών για σύντηξη
• Προστατευτική επίστρωση ινών
• Εξωτερικό μπουφάν

Η εκτεθειμένη ίνα επιτρέπει στους τεχνικούς να τη συνδέουν μόνιμα με τα εισερχόμενα οπτικά καλώδια μέσω σύντηξης.

Πώς λειτουργούν τα Patch Cords και τα Pigtails;

Αρχή λειτουργίας του Fiber Μπάλωμα Κορδόνι

Τα καλώδια patch παρέχουν μια ευέλικτη σύνδεση μεταξύ δύο οπτικών θυρών.

Η διαδικασία σύνδεσης είναι απλή:

Οπτική συσκευή

↓

Σύνδεσμος ινών

↓

Κορδόνι μπάλωμα

↓

Άλλη μια οπτική συσκευή

Αυτό καθιστά τα καλώδια patch ιδανικά για συνδέσεις εξοπλισμού που μπορεί να χρειάζονται συχνή εγκατάσταση ή αντικατάσταση.

Αρχή Λειτουργίας του Fiber Πλεξίδα

Τα κοτσιδάκια είναι σχεδιασμένα για μόνιμο τερματισμό ινών.

Η βασική διαδικασία είναι:

Προετοιμασία καλωδίου ινών

↓

Σύντηξη Πλεξίδα

↓

Προστασία στο εσωτερικό του δίσκου σύνδεσης

↓

Σύνδεση με οπτικό εξοπλισμό

Μπάλωμα Κορδόνι εναντίον Pigtail: Βασικές διαφορές

Πώς χρησιμοποιούνται τα Patch Cords και τα Pigtails μαζί;

Σε πολλά δίκτυα οπτικών ινών, τα patch cords και τα pigtails συνεργάζονται αντί να αντικαθιστούν το ένα το άλλο.

Μια κοινή διαδικασία σύνδεσης ινών είναι:

Εξωτερικό καλώδιο ινών

↓

Συνδέσεις κοτσίδας μέσα στο κουτί διανομής ινών

↓

Πίνακας προσαρμογέα ινών

↓

Σύνδεση καλωδίου patch

↓

Εξοπλισμός δικτύου

Αυτός ο συνδυασμός δημιουργεί μια σταθερή σύνδεση, ενώ παράλληλα διατηρεί εύκολη τη διαχείριση των συνδέσεων του εξοπλισμού.

Γιατί τα Fiber Pigtails είναι σημαντικά στα δίκτυα οπτικών ινών;

Τα κοτσιδάκια ινών παίζουν σημαντικό ρόλο στην προστασία και την οργάνωση των οπτικών συνδέσεων.

Τα πλεονεκτήματά τους περιλαμβάνουν:

• Αξιόπιστες μόνιμες συνδέσεις
• Μειωμένη απώλεια σήματος μέσω σωστής σύνδεσης
• Καλύτερη διαχείριση των ινών
• Εύκολη ενσωμάτωση στα συστήματα διανομής

Γιατί χρησιμοποιούνται ευρέως τα Fiber Patch Cords;

Τα κορδόνια patch είναι δημοφιλή επειδή παρέχουν βολικές και ευέλικτες συνδέσεις.

Τα οφέλη τους περιλαμβάνουν:

• Γρήγορη εγκατάσταση
• Εύκολη συντήρηση
• Απλή αντικατάσταση εξοπλισμού
• Κατάλληλο για διαφορετικές διατάξεις δικτύου

Τύποι Fiber Patch Cords και Pigtails

Single Mode Fiber Patch Cord και Πλεξίδα

Τα προϊόντα οπτικών ινών απλής λειτουργίας χρησιμοποιούνται συνήθως για μετάδοση μεγάλων αποστάσεων, τηλεπικοινωνίες και συνδέσεις δικτύου υψηλής ταχύτητας.

Multimode Fiber Patch Cord και Πλεξίδα

Τα προϊόντα πολυτροπικών ινών χρησιμοποιούνται συχνά σε εφαρμογές μικρότερης απόστασης, όπως εταιρικά δίκτυα και κέντρα δεδομένων.

Επιλογές σύνδεσης

Πώς να επιλέξετε μεταξύ Patch Cord και Pigtail;

Η επιλογή εξαρτάται κυρίως από τη δομή του δικτύου και τις απαιτήσεις εγκατάστασης.

Η μελλοντική ανάπτυξη της τεχνολογίας σύνδεσης οπτικών ινών

Καθώς οι ταχύτητες του Διαδικτύου συνεχίζουν να αυξάνονται, η τεχνολογία σύνδεσης οπτικών ινών αναπτύσσεται προς μεγαλύτερη πυκνότητα, καλύτερη αξιοπιστία και ευκολότερη εγκατάσταση.

Οι μελλοντικές τάσεις μπορεί να περιλαμβάνουν:

• Οπτικά δίκτυα υψηλότερης ταχύτητας
• Συμπαγή σχέδια σύνδεσης ινών
• Βελτιωμένη τεχνολογία συνδετήρων
• Πιο αποτελεσματικά συστήματα διαχείρισης ινών

Σύναψη

Το Fiber Patch Cord και το Pigtail είναι και τα δύο βασικά στοιχεία στα σύγχρονα οπτικά δίκτυα, αλλά εξυπηρετούν διαφορετικούς ρόλους. Τα κορδόνια patch παρέχουν εύκαμπτες συνδέσεις εξοπλισμού, ενώ τα pigtails χρησιμοποιούνται κυρίως για μόνιμο τερματισμό ινών μέσω ματίσματος.

Η κατανόηση της διαφοράς μεταξύ αυτών των δύο στοιχείων βοηθά τους σχεδιαστές και τους τεχνικούς δικτύου να δημιουργήσουν πιο αξιόπιστα και αποτελεσματικά συστήματα οπτικών ινών.

Παρόλο που είναι μικρά μέρη ενός μεγαλύτερου συστήματος επικοινωνίας, τα patch cords και τα pigtails παίζουν σημαντικό ρόλο στη διατήρηση σταθερών και γρήγορων παγκόσμιων ψηφιακών συνδέσεων.
