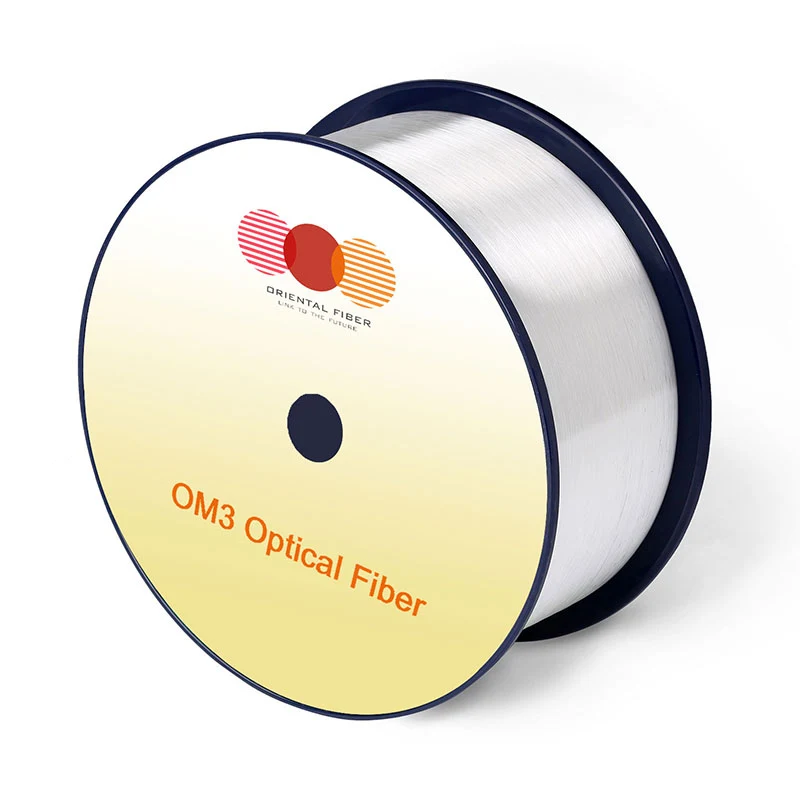

OPTICAL FIBER MULTI-MODE OM2+/OM3

Χαρακτηριστικά

Συνθήκες

Καθορισμένος τιμές

Μονάδες

Γεωμετρία Χαρακτηριστικά

Πυρήνας Διάμετρος

-

50 ± 2,5

[μm]

Πυρήνας Μη κυκλικότητα

-

≤5.0

[%]

Επένδυση Διάμετρος

-

125,0 ± 1,0

[μm]

Επένδυση Μη κυκλικότητα

-

≤0,6

[%]

Επένδυση Διάμετρος

-

245 ± 7

[μm]

Επικάλυψη/επένδυση Σφάλμα ομοιοπάθειας

-

≤10.0

[μm]

Επένδυση Μη κυκλικότητα

-

≤6,0

[%]

Πυρήνας/επένδυση Σφάλμα ομοιοπάθειας

-

≤1,0

[μm]

Διανομή Μήκος

-

επάνω έως 8,8

[km/reel]

Οπτικός Χαρακτηριστικά

Απόσβεση

850nm

≤2.4

[db/km]

1300nm

≤0,6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 BEND ΑΝΑΠΤΥΞΗ

Υπερπληρώνονται Εύρος ζώνης

850nm

≥700/≥1500/≥3500

[MHz · Km]

1300nm

≥500/≥500/≥500

[MHz · Km]

Αποτελεσματικός Εύρος ζώνης

850nm

≥950/≥2000/≥4700

[MHz · Km]

Εφαρμογή απόσταση υποστήριξης

-

-

-

40GBASE-SR4 / 100GBASE-SR101

850nm

-/140/170

[M]

10GBASE-SR

850nm

150/300/550

[M]

1000Base-SR

850nm

750/1000/1100

[M]

DMD Προδιαγραφή

Υποχωρητικός με και αυστηρότερο από τις απαιτήσεις του IEC60793-2-10

-

Αριθμητικός Ανοιγμα

-

0,200 ± 0,015

-

Ομάδα Διαθλαστικός δείκτης

850nm

1.482

-

1300nm

1.477

-

Μήκος κύματος μηδέν διασποράς (λ0)

-

1295-1340

[NM]

Κλιμή μηδενικής διασποράς (S0)

1295nm≤λ0≤1310nm

≤0.105

[PS/(Nm2 · km)]

1310Nm≤λ0≤1340nm

≤0.000375(1590-λ0)

[PS/(Nm2 · km)]

Μακροεντολή Απώλεια2

-

-

-

2 Στροφές @ 15 mm ακτίνα

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 Στροφές @ 7,5 mm ακτίνα

850nm

≤0.2

[DB]

1300nm

≤0,5

[DB]

Οπισθοδρομικός Χαρακτηριστικά

1300nm

Βήμα (μέσος όρος αμφίδρομης μέτρησης)

-

≤0.10

[DB]

Παρατυπίες Πάνω από το μήκος των ινών και την ασυνέχεια σημείου

-

≤0.10

[DB]

Απόσβεση Ομοιομορφία

-

≤0.08

[db/km]

Περιβαλλοντικός Χαρακτηριστικά

850nm & 1300nm

Θερμοκρασία Ποδηλασία

-60 ℃ έως 85 ℃

≤0.10

[db/km]

Υδατογραφία Ποδηλασία

-10℃ to 85℃，4% to 98% RH

≤0.10

[db/km]

Νερό Βύθιση

23 ℃, 30 ημέρες

≤0.10

[db/km]

Ξηρός Θερμότητα

85 ℃, 30 ημέρες

≤0.10

[db/km]

Υγρασία Θερμότητα

85 ℃, 85% RH, 30 ημέρες

≤0.10

[db/km]

Μηχανικός Προσδιορισμός

Απόδειξη Δοκιμή

-

≥9.0

[Ν]

-

≥1,0

[%]

-

≥100

[KPSI]

Επένδυση Δύναμη λωρίδας

τυπικός μέση δύναμη

1.5

[Ν]

κορυφή δύναμη

≥1,3, ≤8,9

[Ν]

Δυναμική παραμέτρου ευαισθησίας διάβρωσης τάσης (ND, τυπική）

-

20

-
