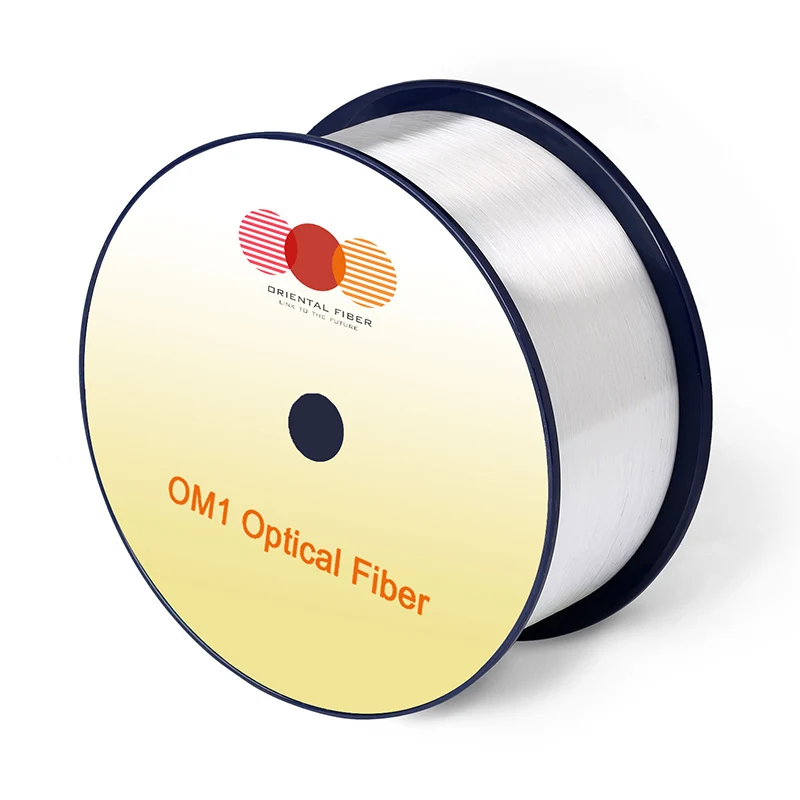

OPTICAL FIBER MULT-MODE OM1

Χαρακτηριστικά

Συνθήκες

Καθορισμένες τιμές

Μονάδες

Χαρακτηριστικά γεωμετρίας

Διάμετρος πυρήνα

-

62,5 ± 2,5

[μm]

Βασική μη κυκλικότητα

-

≤5.0

[%]

Διάμετρος επένδυσης

-

125,0 ± 1,0

[μm]

Επένδυση μη κυκλικών

-

≤1,0

[%]

Διάμετρος επικάλυψης

-

245 ± 7

[μm]

Σφάλμα ομόκεντρου επικάλυψης/επένδυσης

-

≤10.0

[μm]

Επικάλυψη μη κυκλικού χαρακτήρα

-

≤6,0

[%]

Σφάλμα ομόκεντρου πυρήνα/επένδυσης

-

≤1,5

[μm]

Μήκος παράδοσης

-

έως 17,6

[km/reel]

Οπτικά χαρακτηριστικά

Απόσβεση

850nm

≤2.7

[db/km]

1300nm

≤0,6

[db/km]

Πάνω από το εύρος ζώνης

850nm

≥200

[MHz · Km]

1300nm

≥500

[MHz · Km]

Αριθμητικό άνοιγμα

-

0,275 ± 0,015

-

Δείκτης διάθλασης ομάδας

850nm

1.496

-

1300nm

1.491

-

Μήκος κύματος μηδενικής διασποράς, λ0

-

1320 ~ 1365

[NM]

Κλίση μηδενικής διασποράς, S0

1320nm≤ λ0 ≤1348nm

≤0.11

[PS/(Nm2 · km)]

1348nm≤ λ0 ≤1365nm

≤0.001（1458-λ0 ）

[PS/(Nm2 · km)]

Μακροπρόθεσμη απώλεια

-

-

-

100 στροφές @ 37,5 mm ακτίνα

850nm

≤0.50

[DB]

1300nm

≤0.50

[DB]

Χαρακτηριστικά backscatter

1300nm

Βήμα (μέσος όρος αμφίδρομης μέτρησης)

-

≤0.10

[DB]

Παρατυπίες σε μήκος ινών και ασυνέχεια σημείου

-

≤0.10

[DB]

Ομοιομορφία εξασθένησης

-

≤0.10

[db/km]

Περιβαλλοντικά χαρακτηριστικά

850nm & 1300nm

Ποδηλασία θερμοκρασίας

-60 ℃ έως 85 ℃

≤0.10

[db/km]

Ποδηλασία θερμοκρασίας-υγρασίας

-10℃ to 85℃，4% to 98% RH

≤0.10

[db/km]

Βύθιση νερού

23 ℃, 30 ημέρες

≤0.10

[db/km]

Στεγνή θερμότητα

85 ℃, 30 ημέρες

≤0.10

[db/km]

Υγρή θερμότητα

85 ℃, 85% RH, 30 ημέρες

≤0.10

[db/km]

Μηχανικές προδιαγραφές

Δοκιμή απόδειξης

-

≥9.0

[Ν]

-

≥1,0

[%]

-

≥100

[KPSI]

Δύναμη λωρίδας επικάλυψης

τυπική μέση δύναμη

1.5

[Ν]

μέγιστη δύναμη

≥1,3, ≤8,9

[Ν]

Δυναμική παραμέτρου ευαισθησίας διάβρωσης τάσης (ND, τυπική）

-

20

-
