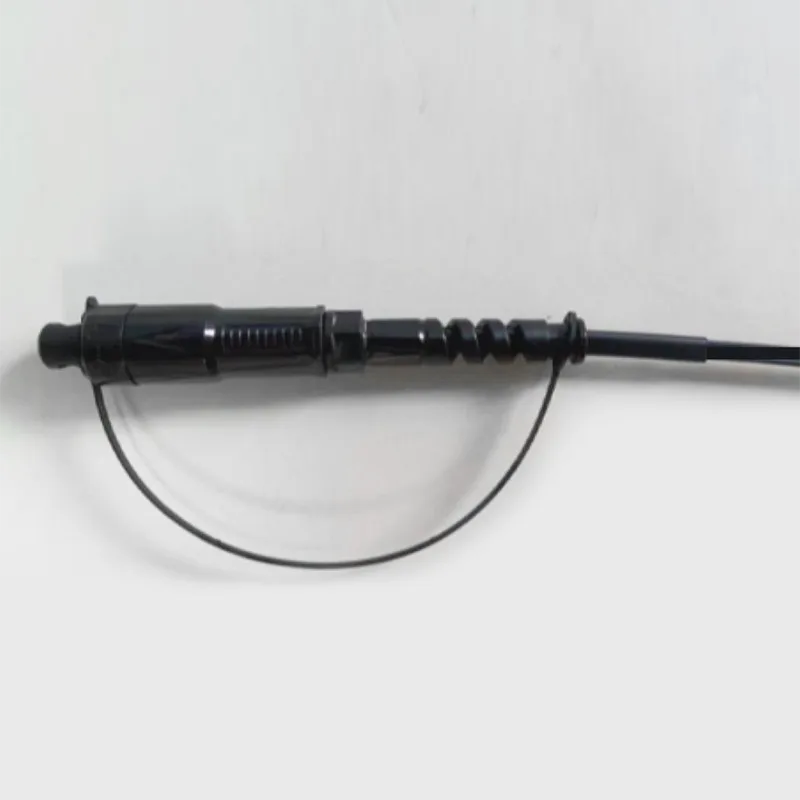

Φ5mm αδιάβροχο στρογγυλό καλώδιο Mini SC Connector Patch Cord

Εφαρμογή:● Συστήματα FTTX/FTTH● Εφαρμογές Ethernet● Σύνδεσμοι CATV● Διανομή οπτικού σήματος● Παθητικά οπτικά δίκτυα (PON)● Εφαρμογές Backbone, Horizontal και Riser● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ● υπαίθριες περιοχές. Σκληρό περιβάλλονΧαρακτηριστικά:● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.●......

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εφαρμογή:

● Συστήματα FTTX/FTTH

● Εφαρμογές Ethernet

● Σύνδεσμοι CATV

● Διανομή οπτικού σήματος

● Παθητικά οπτικά δίκτυα (PON)

● Εφαρμογές Backbone, Horizontal και Riser

● ΠΡΟΒΛΗΜΑΤΑ ΤΑΧΥΤΗΤΑ ΤΑΧΥΤΗΤΩΝ

● υπαίθριες περιοχές. Σκληρό περιβάλλον

Χαρακτηριστικά:

● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια απόδοσης.

● Καλή σε επαναληψιμότητα και ανταλλαγή.

● Εισαγωγή 100%, απώλεια επιστροφής, τελική όψη και.

● Επιθεώρηση παρεμβολών.

● Εξαιρετική μηχανική αντοχή.

● Συμμόρφωση με την Telcordia GR-326-Core.

● Εξασφαλίζει την υψηλή απόδοση και την αξιοπιστία στη διαχείριση της οπτικής καλωδίωσης.

● Γρήγορη και εύκολη εγκατάσταση και αναδιάρθρωση.

● Απλός χειρισμός, δεν χρειάζεται ειδικό εργαλείο.

● IP68 αδιάβροχο.

1. Τεχνικές προδιαγραφές καλωδίου Patch

Κατασκευές	Μονάδα	Περιγραφές
Αρίθμηση ινών		Απλός
Μήκος κύματος	nm	1310/1550
Απώλεια εισαγωγής	ϋΒ	≤0.30
Απώλεια επιστροφής	ϋΒ	≥60
Τύπος σύνδεσης		SC/APC
Μετάλλινος κρίκος		Κεραμικός
Κύκλοι σύνδεσης		500
Χρώμα καλωδίου		Μαύρος
Διάμετρο εξωτερικού καλωδίου	mm	5.0 ± 0.2
Λειτουργία ινών		Ενιαία λειτουργία: G657A2
Υλικό καλωδίου		ΡΕ
Βάρος καλωδίου	Kg/km	35 （Περίπου）
Περιεχόμενα εκτύπωσης		Προσαρμόσιμος
Μήκος	m	60、100、150、200 ή προσαρμόσιμο (Ανοχή: ± 0,5m)
Τύπος σύνδεσης		Είσοδος: Accord h Optic SC/APC
Τύπος σύνδεσης		Έξοδος: Accord H Optic SC/APC
Πρόσφυση (αξονική μεταξύ καλώδιο και σύνδεσμος)	N	200
Αδιάβροχο βαθμό		IP68
Θερμοκρασία λειτουργίας	℃	-40 ° C ~ +70 ℃
Θερμοκρασία αποθήκευσης	℃	-40 ° C ~ +70 ℃

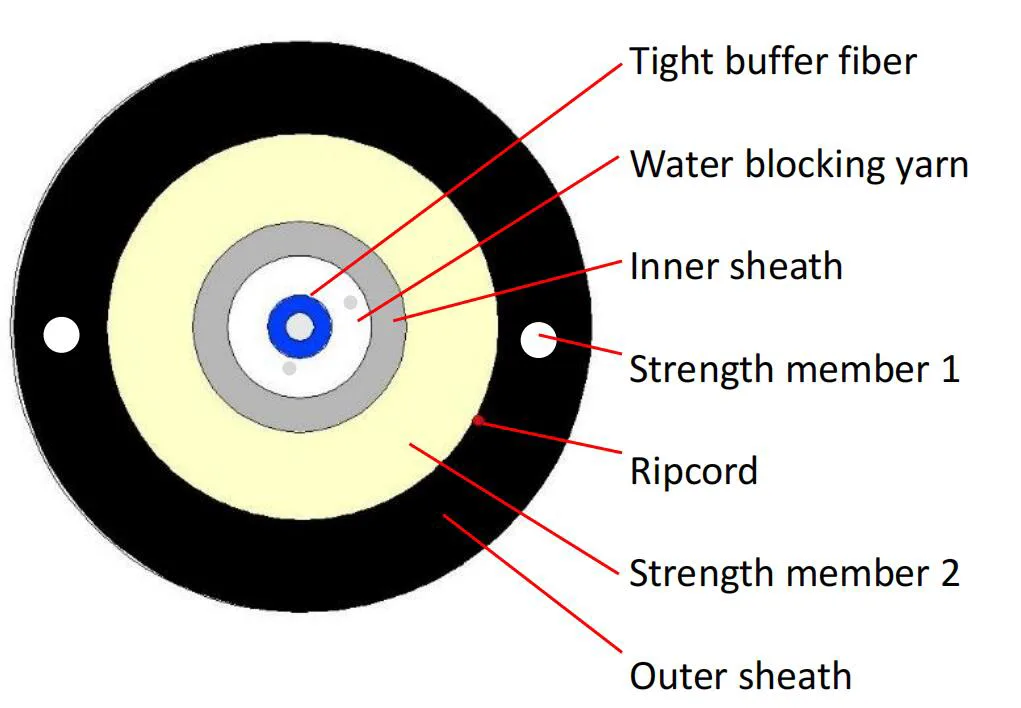

2. Διατομή καλωδίων

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Μέγεθος δομής καλωδίων

Είδος	Περιεχόμενα	Προδιαγραφές
Σφιχτό ρυθμιστικό διάλυμα	Αριθμός	1
	Τύπος	G.657A2
	Χρώμα	Λευκό
	Υλικό	LSZH
	Διάμετρος (mm)	0,90 ± 0,05
Εσωτερική θήκη	Διάμετρος (mm)	2,0 ± 0,2
	Πάχος (mm)	0,25 ± 0,1
	Χρώμα	Μπλε
	Υλικό	PBT
Μέλος δύναμης 1	Υλικό	FRP
	Ποσότητα	0,5*2
Μέλος δύναμης 2	Υλικό	Aramid νήματα + νερά μπλοκαρισμό γυαλί νήματα
Θήκη	Υλικό	ΡΕ
	Διάμετρος (mm)	5.0 ± 0.2
	Πάχος (mm)	1,3 ± 0,1
	Χρώμα	Μαύρος
Καλώδιο Weigth	Kg/km	35 ± 3
Ενταση	N	500 (μακροπρόθεσμα)
		800 (βραχυπρόθεσμα)
Συντριβή	N/10cm	500 (μακροπρόθεσμα)
		800 (βραχυπρόθεσμα)
Min. Ακτίνα κάμψης	mm	10xd (στατική)
		20XD (δυναμική)
Εύρος θερμοκρασίας λειτουργίας:		-40 ℃ έως +70 ℃
Εύρος θερμοκρασίας αποθήκευσης / μεταφοράς:		-40 ℃ έως +70 ℃
Εύρος θερμοκρασίας εγκατάστασης:		-10 ℃ έως +50 ℃

4. Υλικό καλωδίου

4.1 Οπτικές ίνες

Όλα τα χαρακτηριστικά της ουσίας καλωδίων (ίνες του τελικού καλωδίου) πρέπει, τουλάχιστον, σύμφωνα με τη σύσταση ITU-T G.657A2 και πρέπει να είναι τα εξής.

Είδος	Προσδιορισμός
Τύπος ίνας	Μεμονωμένη λειτουργία
Υλικό ινών	Σιλικό
Συντελεστής εξασθένησης @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm Μετά τον σχηματισμό καλωδίων @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Μήκος κύματος καλωδίων	≤ 1260 nm
Μήκος κύματος μηδενικής διασποράς	1300 ~ 1324 nm
Κλίση μηδενικής διασποράς	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Χρωματική διασπορά @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm, km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm, km)
Διάμετρος πεδίου λειτουργίας @ 1310 nm	8.5-9.3um
Σφάλμα ομόκεντρου πυρήνα / επένδυσης	≤ 0,5
Διάμετρος επένδυσης	125,0 ± 0,7 ένα
Επένδυση μη κυκλικών	≤5%
Πρωτογενή διάμετρο επικάλυψης	242 ± 7 ένα
Ομόκεντρη πρωτογενή επικάλυψη / επικάλυψη	≤10 μm
Επικάλυψη μη κυκλικού χαρακτήρα	≤0,7%
Εξασθένηση με απώλεια κάμψης καλωδίων 1 στροφή 1 άξονα 7.5mm 10 στροφές 1 Mandrel 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

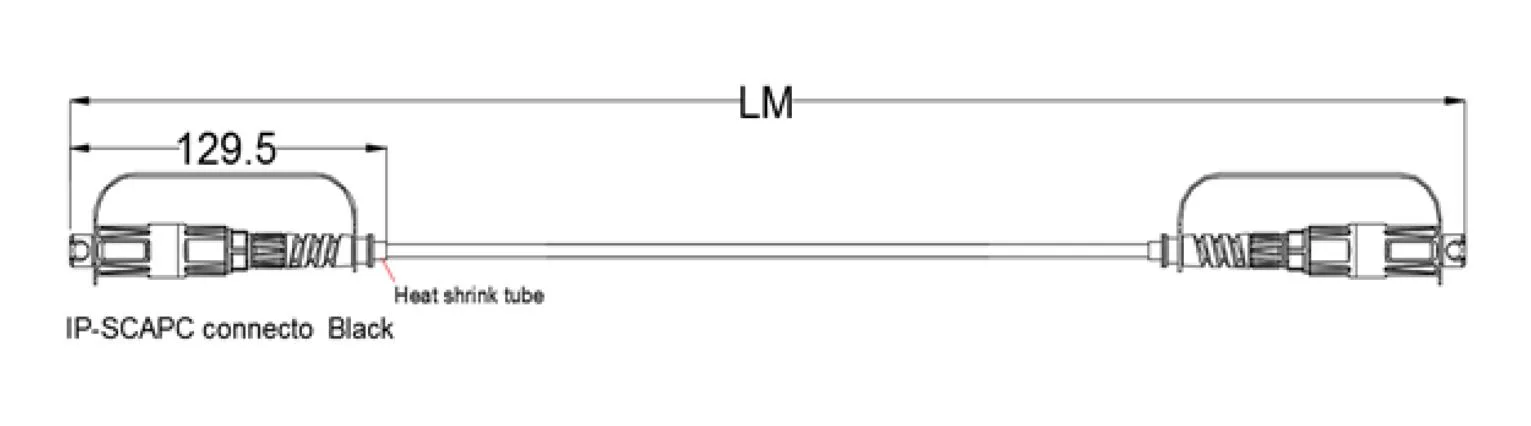

5. Σχέδιο διαστάσεων καλωδίου Patch

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Πακέτο

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Απαιτήσεις συσκευασίας

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
