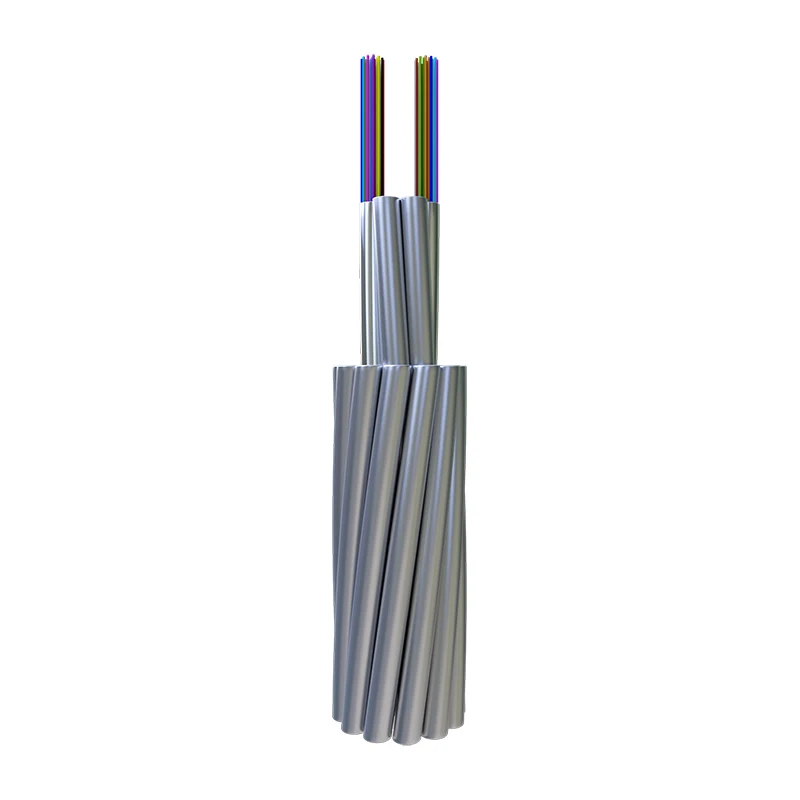

Εναέρια σύρμα γείωσης σύνθετου οπτικών ινών με λανθάνοντα σωλήνα

Το Orientalfiber Stranded-tube Optical Fiber Overhead Ground Wire (OPGW) είναι ένα πολυλειτουργικό εναέριο υβριδικό καλώδιο από την Orientalfiber, έναν αξιόπιστο κατασκευαστή και προμηθευτή στην Κίνα. Αυτό το OPGW ενσωματώνει οπτικές ίνες μέσα σε μια δομή λυγισμένου σωλήνα, που χρησιμεύει τόσο ως εναέριο καλώδιο γείωσης όσο και ως οπτικό μέσο επικοινωνίας υψηλής χωρητικότητας. Έχει σχεδιαστεί για να εξασφαλίζει σταθερή μετάδοση δεδομένων, ισχυρή μηχανική απόδοση και μακροπρόθεσμη ανθεκτικότητα σε περιβάλλοντα ανάπτυξης εναέριων δαπέδων. Το προϊόν είναι κατάλληλο για δίκτυα ηλεκτρικής ενέργειας, σιδηροδρόμους και άλλα έργα υποδομής όπου η συνδυασμένη αντικεραυνική προστασία και η αξιοπιστία της επικοινωνίας είναι απαραίτητες.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Στη σύγχρονη κατασκευή δικτύου ηλεκτρικής ενέργειας, η ζήτηση για ταυτόχρονη μετάδοση υψηλής τάσης και backhault δεδομένων υψηλής ταχύτητας δεν ήταν ποτέ μεγαλύτερη.Ανατολίτικες ίνεςπροσφέρει μια εξειδικευμένηΕναέρια σύρμα γείωσης σύνθετου οπτικών ινών με λωρίδα σωλήνα (OPGW), ένα εξελιγμένο υβριδικό καλώδιο που έχει σχεδιαστεί για να αντικαθιστά τα παραδοσιακά καλώδια θωράκισης. Με την ενσωμάτωση οπτικών ινών σε μια λανθάνουσα μεταλλική δομή, το OPGW μας παρέχει μια λύση διπλής λειτουργίας: παρέχει αξιόπιστη αντικεραυνική προστασία για γραμμές υψηλής τάσης, ενώ λειτουργεί ως η ραχοκοκαλιά για τις τηλεπικοινωνίες και τον αυτοματισμό δικτύου.

Ορισμός προϊόντος: Η υποδομή διπλού ρόλου

ΟΕναέρια σύρμα γείωσης σύνθετου οπτικών ινών με λανθάνοντα σωλήναείναι ένα εναέριο καλώδιο που εκτελεί τις λειτουργίες ενός συμβατικού καλωδίου γείωσης (προστατεύοντας τη γραμμή μετάδοσης από κεραυνούς και ρεύματα βραχυκυκλώματος) ενώ φιλοξενεί οπτικές ίνες για τη μετάδοση δεδομένων. Αυτός ο λανθάνοντος σχεδιασμός επιτρέπει υψηλότερο αριθμό ινών και μεγαλύτερη ανθεκτικότητα, καθιστώντας το την προτιμώμενη επιλογή για την κατασκευή δικτύου κορμού στον τομέα της ηλεκτρικής ενέργειας.

Strategic Value for Procurement & Engineering

ΕπιλέγονταςΑνατολίτικες ίνεςκαθώς ο συνεργάτης εφοδιασμού σας διασφαλίζει ότι η υποδομή σας ανταποκρίνεται στις αυστηρές απαιτήσεις του ενεργειακού τοπίου του 2026. Τα βασικά πλεονεκτήματα της προμήθειας περιλαμβάνουν:

Υψηλή πυκνότητα ινών:Ο σχεδιασμός μας με λυχνία λυχνίας φιλοξενεί σημαντικά περισσότερες ίνες από τις εκδόσεις κεντρικού σωλήνα, υποστηρίζοντας μελλοντική επέκταση δικτύου για 5G και έξυπνο δίκτυο IoT.
Βελτιστοποιημένη χωρητικότητα βραχυκυκλώματος:Σχεδιασμένο για να χειρίζεται υψηλά ρεύματα σφάλματος χωρίς να διακυβεύεται η ακεραιότητα των οπτικών ινών στο εσωτερικό.
Μειωμένο κόστος κύκλου ζωής:Με διάρκεια ζωής που αντιστοιχεί στην ίδια τη γραμμή μεταφοράς, τοΕναέρια σύρμα γείωσης σύνθετου οπτικών ινών με λανθάνοντα σωλήναμειώνει την ανάγκη για συχνή συντήρηση ή αναβάθμιση.
Global Logistics & Scale:Με ετήσια παραγωγή 20 εκατομμυρίων δολαρίων, παρέχουμε την κατασκευαστική κλίμακα που είναι απαραίτητη για την υποστήριξη έργων υποδομής σε εθνικό επίπεδο 500KV και 750KV.

Τεχνικά Χαρακτηριστικά & Οφέλη Απόδοσης

ΟΑνατολίτικες ίνεςΤο OPGW κατασκευάζεται με ακρίβεια για να διασφαλίσει ότι ευδοκιμεί στα πιο ευμετάβλητα εξωτερικά περιβάλλοντα:

Μηχανική σταθερότητα:Ο ακριβής έλεγχος της διαδικασίας διασφαλίζει ότι οι ίνες παραμένουν χωρίς καταπόνηση ακόμη και υπό ισχυρό αέρα, φόρτιση πάγου ή δυνάμεις εγκατάστασης υψηλής εφελκυσμού.
Θερμική προστασία:Οι λανθάνοντες σωλήνες είναι γεμάτοι με εξειδικευμένες ενώσεις που προστατεύουν τις ίνες από την ακραία θερμότητα που παράγεται κατά τη διάρκεια συμβάντων βραχυκυκλώματος στη γραμμή ηλεκτρικής ενέργειας.
Αντοχή στη διάβρωση:Χρησιμοποιώντας σύρματα από χάλυβα με επένδυση αλουμινίου (ACS) και σύρματα από κράμα αλουμινίου, το καλώδιο είναι εξαιρετικά ανθεκτικό στην υποβάθμιση του περιβάλλοντος σε παράκτιες ή βιομηχανικές περιοχές.
Επιλογές μεγάλης διαμέτρου:Ειδικά σχεδιασμένο για να ταιριάζει με τις μηχανικές απαιτήσεις των νέων συστημάτων μετάδοσης υψηλής τάσης (110KV έως 750KV).

Αναλυτικές Προδιαγραφές και Παράμετροι Σχεδιασμού

Η τεχνική διαμόρφωση τουΕναέρια σύρμα γείωσης σύνθετου οπτικών ινών με λανθάνοντα σωλήναμπορεί να προσαρμοστεί με βάση το συγκεκριμένο άνοιγμα και τις ηλεκτρικές απαιτήσεις του έργου:

Χαρακτηριστικό	Τυπική προδιαγραφή	Λειτουργικό Πλεονέκτημα
Βαθμός τάσης	110KV, 220KV, 500KV, 750KV	Ευέλικτο για περιφερειακά και εθνικά δίκτυα.
Καταμέτρηση ινών	Έως 144 ίνες (ή περισσότερες κατόπιν αιτήματος)	Υποστηρίζει τεράστια ροή δεδομένων.
Σύνθεση Υλικού	ACS (Χάλυβας με επένδυση αλουμινίου) + AA (κράμα αλουμινίου)	Υψηλή αναλογία αντοχής προς βάρος.
Συμμόρφωση με τα πρότυπα	IEEE 1138, IEC 60794-4	Εξασφαλίζει παγκόσμια διαλειτουργικότητα και ασφάλεια.

Βασικές Εφαρμογές: Ενδυνάμωση του Έξυπνου Δικτύου

ΟΕναέρια σύρμα γείωσης σύνθετου οπτικών ινών με λανθάνοντα σωλήνααπόΑνατολίτικες ίνεςαποτελεί κρίσιμο στοιχείο σε πολλούς βασικούς τομείς:

Μετάδοση Υψηλής Τάσης:Κύριο καλώδιο γείωσης για νεόδμητες γραμμές 220KV και 500KV, που προσφέρει αντικεραυνική θωράκιση και γείωση.
Επικοινωνία Power Utility:Παρακολούθηση σε πραγματικό χρόνο σταθμών μετασχηματιστών, απομακρυσμένη μέτρηση και προστατευτική αναμετάδοση.
Broadband Backhaul:Μίσθωση πλεονάζουσας χωρητικότητας οπτικών ινών σε φορείς εκμετάλλευσης τηλεπικοινωνιών για μεταφορά δεδομένων σε αγροτικές ή μεγάλες αποστάσεις.
Διαχείριση Smart Grid:Διευκόλυνση της επικοινωνίας χαμηλής καθυστέρησης που απαιτείται για την αυτοματοποιημένη ανίχνευση σφαλμάτων και την αυτο-ίαση του δικτύου.

Χαρακτηριστικά

● Ακριβής έλεγχος της διαδικασίας για τη διασφάλιση καλής μηχανικής και θερμοκρασίας απόδοσης

● Μεγαλύτερη διάμετρος και περισσότερες οπτικές ίνες

● Σταθερή δομή και υψηλή αξιοπιστία

● Υψηλή αντοχή σε εφελκυσμό και μεγάλη χωρητικότητα ρεύματος μικρού χρόνου

Χαρακτηριστικά οπτικών ινών

	Απόσβεση				Εύρος ζώνης		Πόλωση Διασπορά λειτουργίας
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Ατομική Ίνα	Σχεδιασμός Τιμή συνδέσμου (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/ χλμ	≤0,1ps/ χλμ
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ χλμ	≤0,1ps/ χλμ
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.χλμ	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.χλμ	≥600MHz.km	—	—

Κατασκευές και Απόδοση

	Ταξινόμηση	Υλικό	Αξία
Κατασκευή	Οπτική ίνα	G652D/G655 κ.λπ.	2 - 144
	Σωλήνας προστασίας	Σωλήνας από ανοξείδωτο χάλυβα	1,5 - 6 mm
	Stranded Line	Σύρμα AS/σύρμα AA/Ράβδος Al	1,5 - 6 mm
	Μέγ. Διάμετρος		30 χλστ
	Μέγ. Διατομή		500 χλστ²
Χαρακτηριστικός	Σύμφωνα με τα πρότυπα όπως DL/T 832, IEC60794-4-10, IEEE1138
	Μέγ. Αντοχή εφελκυσμού (RTS ) (kN)		700
	Μέγ. Αντοχή σύνθλιψης (N/100mm)		3000
	Μέγ. Χωρητικότητα βραχυπρόθεσμου ρεύματος (40℃ έως 200℃) (kA2s)		2000
	Ελάχ. Ακτίνα κάμψης (δυναμική)		20Δ
	Ελάχ. Ακτίνα κάμψης (στατική)		15Δ
Περιβάλλον Απόδοση	Εγκατάσταση (℃)		-10 έως +50
	Μεταφορές και Λειτουργία (℃)		-40 έως +65

Σημείωση: D είναι η διάμετρος του καλωδίου.

Ειδικός τύπος και τεχνικά στοιχεία

Οχι.	Τεχνικά Στοιχεία
Οχι.	Τύπος προϊόντος	Τύπος Δομής	Μέγ. Ινα Κόμης	Τμήμα AS Wire (mm2)	Διάμετρος (mm)	Βάρος καλωδίου (kg/km)	Ρυθμίστε την αντοχή σε εφελκυσμό (kN)	20℃DC Αντίσταση (Ω/χλμ)	Βραχυχρόνια τρέχουσα χωρητικότητα (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, Optical Unit 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, Optical Unit 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, Optical Unit 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, Optical Unit 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, Optical Unit 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, Optical Unit 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , Optical Unit 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, Optical Unit 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30 AS＋5/2.9/30AS＋ 12/2.9/30AS, Optical Unit 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, Optical Unit 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, Optical Unit 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30 AS＋4/3.0/30AS＋ 12/3.0/30AS, Optical Unit 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40 AS＋4/3.0/40AS＋ 12/3.0/40AS, Optical Unit 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, Optical Unit 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30 AS＋5/3.0/30AS＋ 12/3.0/30AS, Optical Unit 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, Optical Unit 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, Optical Unit 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30 AS＋5/3.2/30AS＋ 12/3.2/30AS, Optical Unit 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, Optical Unit 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, Optical Unit 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, Optical Unit 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40 AS＋5/3.3/40AS＋ 12/3.3/40AS, Optical Unit 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, Optical Unit 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30 AS＋4/3.3/30AS＋ 12/3.3/30AS, Optical Unit 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, Optical Unit 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, Optical Unit 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, Optical Unit 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, Optical Unit 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30 AS＋5/3.6/30AS＋ 12/3.6/30AS, Optical Unit 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, Optical Unit 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Οπτική μονάδα 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Χαρακτηριστικά Μηχανικών και Περιβαλλοντικών Δοκιμών

Είδος	Δοκιμή Μέθοδος	Απαιτήσεις
Ενταση	IEC 60794-1-2-E1 Φόρτωση: σύμφωνα με τη δομή του καλωδίου Δείγμα μήκος: όχι λιγότερο από 10 μέτρα, μήκος σύνδεσης όχι μικρότερο από 100 μέτρα Διάρκεια χρόνος: 1 λεπτό	40% RTS χωρίς πρόσθετη καταπόνηση ινών (0,01%), χωρίς πρόσθετη εξασθένηση (0,03dB). 60% RTS στέλεχος ινών≤0,25%, επιπλέον εξασθένηση≤0,05dB (Αρ πρόσθετη εξασθένηση μετά τη δοκιμή).
Συντριβή	IEC 60794-1-2-E3 Φόρτωση: σύμφωνα με τον παραπάνω πίνακα, τρεις βαθμοί Διάρκεια χρόνος: 10 λεπτά	Επιπλέον εξασθένηση στα 1550 nm ≤0,05 dB/ίνα; Καμία ζημιά στα στοιχεία
Νερό Διείσδυση	IEC 60794-1-2-F5B Χρόνος : 1 ώρα Μήκος δείγματος: 0,5μ Νερό ύψος: 1μ	Όχι διαρροή νερού.
Θερμοκρασία Ποδηλασία	IEC 60794-1-2-F1 Δείγμα Μήκος: Όχι λιγότερο από 500μ Θερμοκρασία εύρος: -40℃ έως +65℃ Κύκλοι: 2 Θερμοκρασία χρόνος παραμονής δοκιμής ποδηλασίας: 12 ώρες	Το η αλλαγή στον συντελεστή εξασθένησης πρέπει να είναι μικρότερη από 0,1dB/km στα 1550nm.

Συχνές Ερωτήσεις (FAQ)

Γιατί το OPGW με λωρίδα σωλήνων είναι καλύτερο για γραμμές υψηλής τάσης;

Ο σχεδιασμός του λυγισμένου σωλήνα επιτρέπει μεγαλύτερη διάμετρο καλωδίου και υψηλότερο αριθμό ινών. Κατανέμει επίσης τη μηχανική καταπόνηση πιο ομοιόμορφα σε όλο το καλώδιο, κάτι που είναι ζωτικής σημασίας για διασταυρώσεις μεγάλου εύρους που χρησιμοποιούνται σε γραμμές 500KV και 750KV.

Πώς διασφαλίζει η Orientalfiber την ποιότητα του OPGW;

Λειτουργούμε με συστήματα διαχείρισης ποιότητας ISO9001 και ασφάλειας ISO45001. Κάθε παρτίδα σύνθετου εναέριου σύρματος γείωσης οπτικών ινών με λωρίδα σωλήνων υποβάλλεται σε αυστηρές δοκιμές για αντοχή σε εφελκυσμό, αντίσταση σύνθλιψης και απόδοση βραχυκυκλώματος πριν από την αποστολή.

Μπορεί αυτό το καλώδιο να χρησιμοποιηθεί σε υπάρχουσες γραμμές;

Ενώ χρησιμοποιείται συχνά για «νεόδμητες» γραμμές, το OPGW χρησιμοποιείται συχνά για την αντικατάσταση των υπαρχόντων παραδοσιακών καλωδίων γείωσης κατά τη διάρκεια έργων εκσυγχρονισμού του δικτύου για να προσθέσει δυνατότητες επικοινωνίας σε παλιές διαδρομές.
