Εναέριο σύρμα γείωσης σύνθετου οπτικών ινών Uni-tube

Το σύνθετο εναέριο καλώδιο γείωσης οπτικών ινών Uni-tube (OPGW) είναι ένα εναέριο υβριδικό καλώδιο που περιέχει οπτική ίνα, το οποίο έχει πολλαπλές λειτουργίες, όπως εναέριο καλώδιο γείωσης και οπτική επικοινωνία.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) είναι ένα εναέριο υβριδικό καλώδιο που περιέχει οπτική ίνα, το οποίο έχει πολλαπλές λειτουργίες, όπως εναέριο καλώδιο γείωσης και οπτική επικοινωνία. Διαφορετικά από τα παραδοσιακά εναέρια καλώδια γείωσης, αυτό το προϊόν ενσωματώνει εξαρτήματα οπτικής επικοινωνίας στη δομή του καλωδίου, πραγματοποιώντας την ενσωμάτωση της προστασίας της γραμμής μεταφοράς ηλεκτρικής ενέργειας και της μετάδοσης πληροφοριών, που μπορεί να μειώσει αποτελεσματικά το κόστος κατασκευής και το κόστος λειτουργίας και συντήρησης των δικτύων ισχύος και επικοινωνίας.

Πεδίο εφαρμογής του εναέριου σύρματος γείωσης σύνθετου οπτικών ινών Uni-tube

Το εναέριο καλώδιο γείωσης σύνθετων οπτικών ινών Orientalfiber Uni-tube χρησιμοποιείται κυρίως για 110KV, 220KV, 500KV, 750KV και γραμμές επικοινωνίας εναέριων συστημάτων μετάδοσης υψηλής τάσης. Εκτός από τη βιομηχανία ηλεκτρικής ενέργειας, το προϊόν χρησιμοποιείται επίσης ευρέως σε σιδηροδρομικές μεταφορές, αυτοκινητοδρόμους, πετροχημικές, εξορυκτικές και άλλες βιομηχανίες που χρειάζονται τόσο εναέρια προστασία εδάφους όσο και οπτική επικοινωνία υψηλής ταχύτητας, παρέχοντας σταθερή και αποτελεσματική υποστήριξη μετάδοσης δεδομένων για βιομηχανική παραγωγή και λειτουργία.

Δομή προϊόντος

Βασικά εξαρτήματα

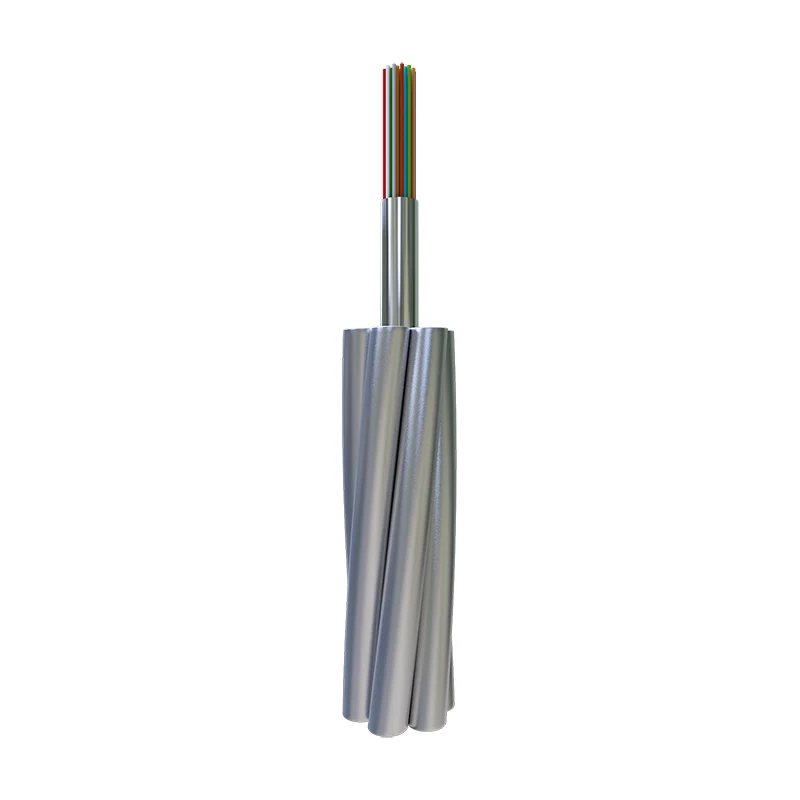

Το Overhead Ground Wire Optical Fiber Uni-tube Orientalfiber υιοθετεί έναν επιστημονικό και εύλογο δομικό σχεδιασμό και τα βασικά του στοιχεία περιλαμβάνουν μονάδα οπτικών ινών, σύρμα από κράμα αλουμινίου, πυρήνα χάλυβα και εξωτερικό περίβλημα. Η μονάδα οπτικών ινών τοποθετείται σε έναν ενιαίο σωλήνα, ο οποίος προστατεύει αποτελεσματικά την οπτική ίνα από εξωτερικές μηχανικές βλάβες και περιβαλλοντική διάβρωση. το σύρμα από κράμα αλουμινίου και ο πυρήνας του χάλυβα είναι υπεύθυνοι για την αντοχή της δύναμης εφελκυσμού και τη διασφάλιση της σταθερότητας του καλωδίου κατά την εναέρια λειτουργία. το εξωτερικό περίβλημα είναι κατασκευασμένο από υψηλής ποιότητας αντιγηραντικά και ανθεκτικά στη διάβρωση υλικά, επεκτείνοντας τη διάρκεια ζωής του προϊόντος.

Δομικά Πλεονεκτήματα

Ο σχεδιασμός της δομής ενός σωλήνα του σύνθετου καλωδίου εναέριας γείωσης οπτικών ινών Uni-tube καθιστά τη δομή του προϊόντος συμπαγή, κάτι που είναι βολικό για μεταφορά και εγκατάσταση. Ταυτόχρονα, η λογική κατανομή των εσωτερικών εξαρτημάτων διασφαλίζει ότι το προϊόν έχει καλές μηχανικές ιδιότητες και επικοινωνιακή απόδοση και μπορεί να προσαρμοστεί σε διάφορα σκληρά εξωτερικά περιβάλλοντα όπως ισχυρός άνεμος, δυνατή βροχή, υψηλή θερμοκρασία και χαμηλή θερμοκρασία.

Χαρακτηριστικά Προϊόντος

Χαρακτηριστικά Μηχανικής Απόδοσης

● Καλή αντοχή σε εφελκυσμό: Το προϊόν είναι εξοπλισμένο με πυρήνα χάλυβα υψηλής αντοχής και σύρμα από κράμα αλουμινίου, το οποίο μπορεί να αντέξει μεγάλη δύναμη εφελκυσμού, να προσαρμόζεται στις απαιτήσεις εναέριας εγκατάστασης γραμμών μεταφοράς υψηλής τάσης μεγάλων αποστάσεων και να διασφαλίζει ότι το καλώδιο δεν σπάει ή παραμορφώνεται υπό κανονικές συνθήκες χρήσης.

● Μικρή διάμετρος, μικρό βάρος, μικρό πρόσθετο φορτίο στον πύργο: Σε σύγκριση με τα παραδοσιακά σύνθετα εναέρια καλώδια γείωσης, το Uni-tube Optical Fiber Composite Overhead Ground Wire έχει μικρότερη διάμετρο και μικρότερο βάρος, που μπορεί να μειώσει το πρόσθετο φορτίο στον πύργο μετάδοσης, να μειώσει την επένδυση στην κατασκευή του πύργου και να βελτιώσει τη συνολική σταθερότητα της γραμμής μετάδοσης ισχύος.

Χαρακτηριστικά Απόδοσης Επικοινωνίας

● Εύκολη κατασκευή κατάλληλης οπτικής μονάδας υπερβολικού μήκους ινών: Η δομή ενός σωλήνα είναι βολική για τη διευθέτηση του πλεονάζοντος μήκους οπτικής ίνας, η οποία μπορεί να αντισταθμίσει αποτελεσματικά την αλλαγή μήκους ίνας που προκαλείται από τη διαφορά θερμοκρασίας και τη μηχανική παραμόρφωση, να εξασφαλίσει τη σταθερότητα της μετάδοσης οπτικού σήματος και να μειώσει την εξασθένηση του σήματος κατά τη μετάδοση.

● Χαμηλή εξασθένηση σήματος: Η επιλεγμένη οπτική ίνα υψηλής ποιότητας έχει καλή απόδοση μετάδοσης, χαμηλή εξασθένηση σήματος και μπορεί να πραγματοποιήσει μετάδοση δεδομένων υψηλής ταχύτητας σε μεγάλες αποστάσεις, ικανοποιώντας τις ανάγκες επικοινωνίας συστημάτων μετάδοσης υψηλής τάσης και διαφόρων βιομηχανικών σεναρίων.

Χαρακτηριστικά Περιβαλλοντικής Προσαρμοστικότητας

● Αντοχή στη διάβρωση: Το εξωτερικό περίβλημα και τα εσωτερικά μεταλλικά εξαρτήματα του προϊόντος έχουν υποστεί επεξεργασία με αντιδιαβρωτική τεχνολογία, η οποία μπορεί να αντισταθεί στη διάβρωση της όξινης βροχής, της αλατισμένης ομίχλης και άλλων σκληρών περιβαλλόντων και είναι κατάλληλη για χρήση σε παράκτιες, βιομηχανικές και άλλες περιοχές με σκληρές περιβαλλοντικές συνθήκες.

● Αντιγήρανση και αντοχή σε υψηλή και χαμηλή θερμοκρασία: Το υλικό του προϊόντος έχει καλή αντιγηραντική απόδοση, μπορεί να προσαρμοστεί στο περιβάλλον μακροχρόνιας εξωτερικής χρήσης και μπορεί να λειτουργήσει κανονικά στην περιοχή θερμοκρασίας από -40℃ έως 80℃, διασφαλίζοντας τη σταθερή λειτουργία του προϊόντος σε διαφορετικές κλιματικές περιοχές.

Το εναέριο καλώδιο γείωσης σύνθετων οπτικών ινών Uni-tube χρησιμοποιείται κυρίως για 110KV, 220KV, 500KV, 750KV και γραμμές επικοινωνίας εναέριων συστημάτων μετάδοσης υψηλής τάσης.

Χαρακτηριστικά

● Καλή αντοχή σε εφελκυσμό

● Μικρή διάμετρος, μικρό βάρος, μικρό πρόσθετο φορτίο στον πύργο

● Εύκολη κατασκευή της κατάλληλης οπτικής μονάδας περίσσειας μήκους ινών

Χαρακτηριστικά οπτικών ινών

	Απόσβεση				Εύρος ζώνης		Διασπορά τρόπου πόλωσης
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Ατομική ίνα	Τιμή συνδέσμου σχεδίασης (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.χλμ	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.χλμ	≥600MHz.km	—	—

Κατασκευές και Απόδοση

	Ταξινόμηση	Υλικό	Αξία
Κατασκευή	Οπτική ίνα	G652D/G655 κ.λπ.	2 - 48
	Σωλήνας προστασίας	Σωλήνας από ανοξείδωτο χάλυβα	1,5 - 6 mm
	Stranded Line	Σύρμα AS/σύρμα AA/Ράβδος Al	1,5 - 6 mm
	Μέγ. Διάμετρος		18 χιλιοστά
	Μέγ. Διατομή		200mm2
Χαρακτηριστικός	Σύμφωνα με τα πρότυπα όπως DL/T 832, IEC60794-4-10, IEEE1138
	Μέγ. Αντοχή εφελκυσμού (RTS ) (kN)		280
	Μέγ. Αντοχή σύνθλιψης (N/100mm)		2200
	Μέγ. Χωρητικότητα βραχυπρόθεσμου ρεύματος (40℃-200℃)(kA2s)		100
	Ελάχ. Ακτίνα κάμψης (δυναμική)		20Δ
	Ελάχ. Ακτίνα κάμψης (στατική)		15Δ
Περιβαλλοντική Απόδοση	Εγκατάσταση (℃)		-10 έως +50
	Μεταφορές και Λειτουργία (℃)		-40 έως +65

Σημείωση: D είναι η διάμετρος του καλωδίου.

Ειδικός τύπος και τεχνικά στοιχεία

Οχι.	Τεχνικά Στοιχεία
Οχι.	Τύπος προϊόντος	Τύπος Δομής	Μέγ. Καταμέτρηση ινών	Τμήμα AS Wire (mm²)	Διάμετρος (mm)	Βάρος καλωδίου (kg/km)	Ρυθμίστε την αντοχή σε εφελκυσμό (kN)	20℃DC Αντίσταση (Ω/χλμ)	Βραχυχρόνια τρέχουσα χωρητικότητα (40-200℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Optical Unit 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Optical Unit 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Optical Unit 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Optical Unit 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Χαρακτηριστικά Μηχανικών και Περιβαλλοντικών Δοκιμών

Είδος	Μέθοδος δοκιμής	Απαιτήσεις
Ενταση	IEC 60794-1-2-E1 Φορτίο: σύμφωνα με τη δομή του καλωδίου Μήκος δείγματος: όχι λιγότερο από 10 m, συνδεδεμένο μήκος όχι μικρότερο από 100 m Διάρκεια: 1 λεπτό	40% RTS χωρίς πρόσθετη καταπόνηση ίνας (0,01%), χωρίς επιπλέον εξασθένηση (0,03dB). 60%RTS καταπόνηση ίνας≤0,25%,πρόσθετη εξασθένηση≤0,05dB (Καμία πρόσθετη εξασθένηση μετά τη δοκιμή).
Συντριβή	IEC 60794-1-2-E3 Φόρτωση: σύμφωνα με τον παραπάνω πίνακα, τρία σημεία Διάρκεια: 10 λεπτά	Πρόσθετη εξασθένηση στα 1550nm ≤0,05dB/bre; Καμία ζημιά στα στοιχεία
Διείσδυση νερού	IEC 60794-1-2-F5B Χρόνος : 1 ώρα Μήκος δείγματος: 0,5 m Ύψος νερού: 1 m	Καμία διαρροή νερού.
Κύκλος θερμοκρασίας	IEC 60794-1-2-F1 Μήκος δείγματος: Όχι λιγότερο από 500m Εύρος θερμοκρασίας: -40℃ έως +65℃ Κύκλοι: 2 Χρόνος παραμονής δοκιμής κύκλου θερμοκρασίας: 12 ώρες	Η αλλαγή στο συντελεστή εξασθένησης θα είναι μικρότερη από 0,1dB/km στα 1550nm.
