Τι είναι η μη επανδρωμένη οπτική οπτική ίνες αεροφωτογραφίας;

Η οπτική ίνες μη επανδρωμένου αεροδρομίου (UAV) αναφέρεται σε ένα τεχνικό σύστημα που επιτρέπει τη μετάδοση σημάτων ελέγχου και δεδομένων βίντεο μεταξύ του UAV και του χειριστή μέσω οπτικών καλωδίων. Ο πυρήνας του έγκειται στη χρήση των χαρακτηριστικών υψηλού εύρους ζώνης και αντι-παρεμβολής των οπτικών ινών για την ανοικοδόμηση της σύνδεσης επικοινωνίας του UAV, εξασφαλίζοντας ότι το UAV μπορεί να διατηρήσει σταθερή λειτουργία ακόμη και σε πολύπλοκα ηλεκτρομαγνητικά περιβάλλοντα.

Πώς συνδέει το καλώδιο οπτικών ινών με τους χειριστές;

Ένα σύστημα οπτικών ινών από ίνες drone αποτελείται από τρία εξαρτήματα:

Η πλευρά Drone: Αυτό είναι εξοπλισμένο με κάμερες, αισθητήρες, ενσωματωμένο υπολογιστή και μια οπτοηλεκτρονική μονάδα μετατροπής, υπεύθυνη για την απόκτηση δεδομένων και την προκαταρκτική επεξεργασία.

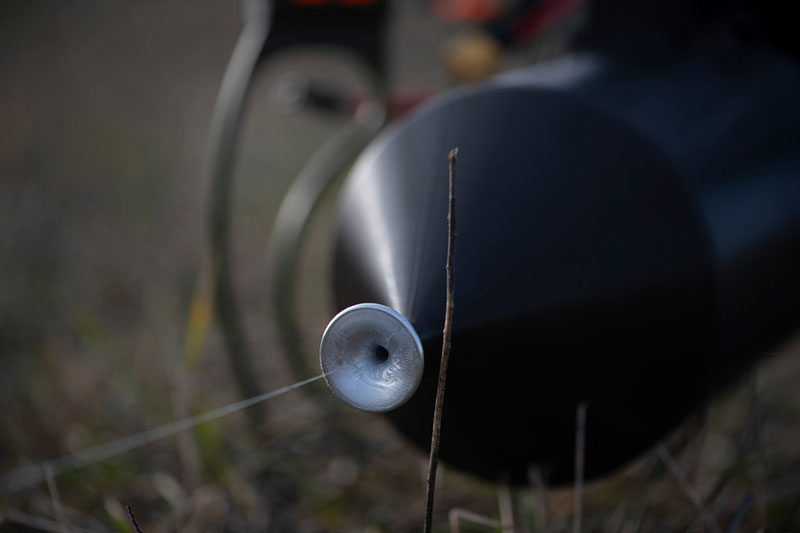

Το καλώδιο οπτικών ινών: Αυτό χρησιμοποιεί εξαιρετικά λεπτές ευέλικτες οπτικές ίνες (συνήθως μικρότερη από 0,5 mm σε διάμετρο). Για παράδειγμα, η ίνα που χρησιμοποιείται στο ρωσικό-ουκρανικό πεδίο μάχης έχει τυπικά μήκους 5-10 χλμ., Με ορισμένα μοντέλα να φθάνουν μέχρι και 30 χλμ.

Το άκρο του εδάφους: Περιλαμβάνει έναν οπτικοηλεκτρονικό μετατροπέα, έναν ακροδέκτη ελέγχου (όπως το τηλεχειριστήριο μετάδοσης LQ και μετάδοσης δεδομένων) και μια συσκευή οθόνης, επιτρέποντας την αμφίδρομη μετατροπή μεταξύ οπτικών και ηλεκτρικών σημάτων.

Η αρχή της λειτουργίας έχει ως εξής:

Τα σήματα ελέγχου εδάφους υποβάλλονται σε ηλεκτρική προς οπτική μετατροπή και μεταδίδονται στο drone μέσω οπτικών ινών. Τα δεδομένα που συλλέγονται από το drone, όπως οι παραμέτρους βίντεο και πτήσης, υποβάλλονται σε οπτική προς ηλεκτρική μετατροπή και στη συνέχεια μεταδίδονται πίσω στο σταθμό εδάφους, σχηματίζοντας μια πλήρως ενσύρματη αρχιτεκτονική επικοινωνίας. Αυτός ο σχεδιασμός αποφεύγει την ευπάθεια παρεμβολής των ραδιοφωνικών σημάτων και εξασφαλίζει τη μετάδοση δεδομένων χαμηλής καθυστέρησης, πολύ σταθερής.
