Πώς να εγκαταστήσετε μη επανδρωμένα οπτικά οπτικά οχήματος;

Προφυλάξεις εγκατάστασης

1. Εγκατάσταση δίσκου οπτικών ινών, το ακροφύσιο εξόδου οπτικών ινών πρέπει να είναι όσο το δυνατόν πιο μακριά από την έλικα, αλλά να δώσει ιδιαίτερη προσοχή στη βαρύτητα του αεροσκάφους. Το κέντρο βάρους του αεροσκάφους πρέπει να δοθεί ιδιαίτερη προσοχή.

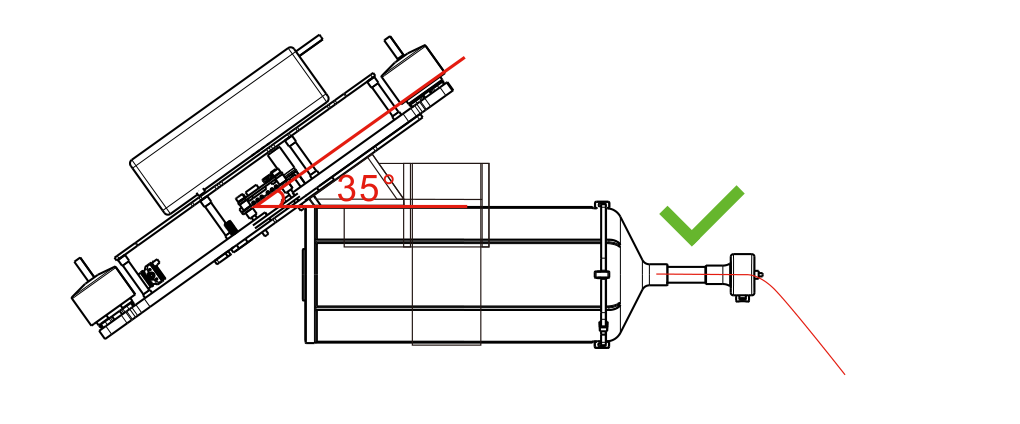

1. Η εγκατάσταση δίσκου οπτικών ινών θα πρέπει να βασίζεται στη γωνία κλίσης του αεροσκάφους, η βραχίονα τοποθέτησης θα πρέπει να προορίζεται για μια ορισμένη γωνία (όπως φαίνεται στο σχήμα). Εγκατάσταση Η γωνία τοποθέτησης πρέπει να είναι κοντά στη γωνία κλίσης, έτσι ώστε η γωνία εξόδου δίσκου οπτικών ινών να είναι οριζόντια.

1. Η οπτική περιέλιξη ινών χρησιμοποιεί ειδική κόλλα, τα πρώτα 200 μέτρα απόστασης είναι η περιοχή εφαρμογής κόλλας, σε αυτή την περιοχή η ταχύτητα πτήσης του αεροσκάφους πρέπει να ελέγχεται με σταθερή ταχύτητα 0,5 mph. Η ταχύτητα πτήσης του αεροσκάφους θα πρέπει να ελέγχεται εντός 30km/h ή 8m/s για να αποφευχθεί η πτήση υψηλής ταχύτητας στην περιοχή κόλλας.

Προετοιμασία πριν από τη χρήση του οπτικού δίσκου

1. Βεβαιωθείτε ότι έχετε αφαιρέσει τη γραβάτα προστασίας μεταφοράς και 4 προστασία από την προστασία πριν χρησιμοποιήσετε το δίσκο οπτικών ινών.
2. (Σημείωση: Μην πάρετε την πόρπη απευθείας από την ίνα θα σπάσει.)

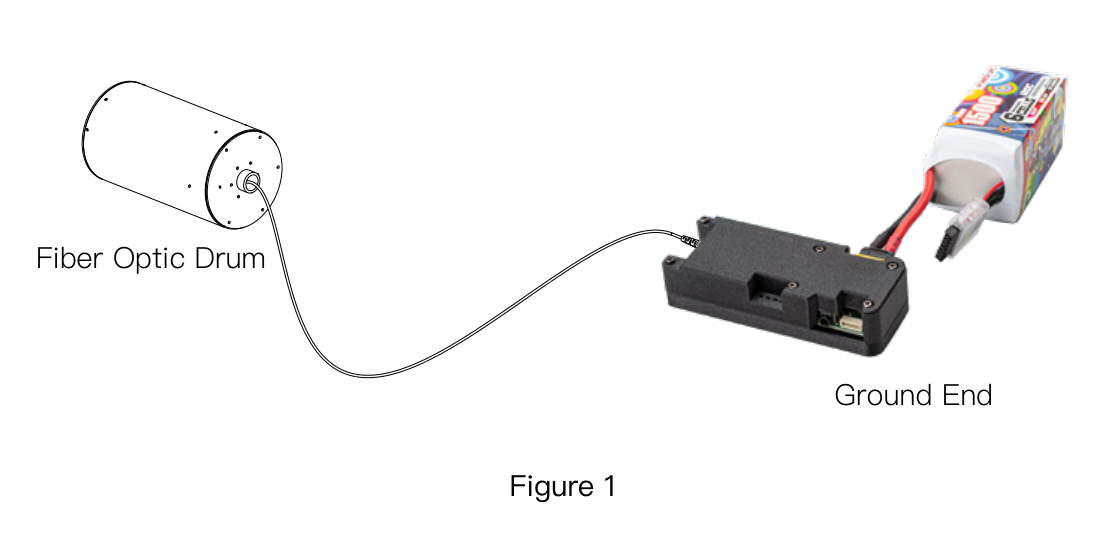

3. Η πρίζα οπτικής οπτικής ίνας οπτικής ίνας FC Fiber Optic του προστατευτικού κελύφους πριν από τη χρήση πρέπει να αφαιρεθεί, να τραβήξει την οπτική ίνα στο άκρο του εδάφους της μονάδας.

Σύνδεση ασύρματης πλευράς γείωσης

1. Συνδέστε το καλώδιο SH1.0 από τον ακροδέκτη του ουρανού στον ελεγκτή πτήσης όπως φαίνεται στο διάγραμμα "Λειτουργία σύνδεσης τερματικού εδάφους 1 (ασύρματο)".
2. Συνδέστε τη γραμμή εδάφους SH1.0 στον δέκτη και τον πομπό χάρτη.
3. Διορθώστε το δίσκο του άκρου του ουρανού και του οπτικού οπτικού ορίου, δώστε προσοχή στο ακροφύσιο οπτικών ινών όσο το δυνατόν περισσότερο από την έλικα UAV για να αποφύγετε το ατύχημα εμπλοκής.
4. Συνδέστε την πλεξούδα οπτικών ινών, συνδέστε τις θύρες FC και στα δύο άκρα του δίσκου οπτικών ινών στη θύρα FC στο άκρο του ουρανού και στη θύρα FC στο άκρο του εδάφους και σημειώστε ότι το άκρο του ακροφυσίου συνδέεται με τη θύρα FC στο άκρο του εδάφους.

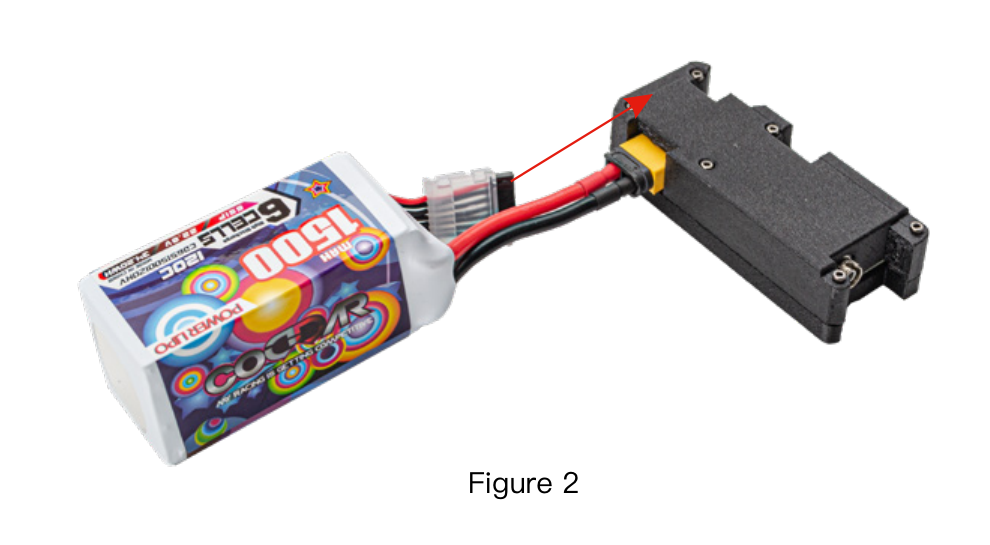

5. Τοποθετήστε την μπαταρία λιθίου του άκρου του εδάφους στο σύνδεσμο του εδάφους αφού είναι πλήρως φορτισμένη. (Ως Εικόνα 2)

Προφυλάξεις

1. Η τάση εισόδου 11.1-26V είναι εντός της ασφαλούς εύρους, παρακαλούμε να μην υπερβείτε ή να πέσετε κάτω από την τάση ορίου, μην αντιστρέψετε τους θετικούς και αρνητικούς πόλους.
2. Μην κάνετε τον κύκλο αναδίπλωσης οπτικών ινών, για να αποφύγετε την κοπή από αιχμηρά αντικείμενα και να οδηγήσετε σε θραύση ινών.
3. Δώστε προσοχή στην προστασία των συνδέσμων οπτικών ινών και των διεπαφών FC, αποφύγετε τη σκόνη και το λάδι και το νερό, εκτός από την προστασία της διεπαφής καλύψτε καλά στριμμένα.
4. Αποθηκεύστε σε μια δροσερή, ξηρή και φωτεινή περιοχή.
5. Δομή ακριβείας οπτικών οπτικών ινών, παίρνετε απαλά και τοποθετήστε, κατακόρυφη αποθήκευση.
