Προ-συνδεδεμένο κουτί διανομής καλωδίων οπτικών ινών GFS-8BY & -1

1. Γενικά

1.1 Περιγραφή

Προ-συνδεδεμένο πλαίσιο οπτικής διανομής ως το πιο προηγμένο εξοπλισμό κόμβου διανομής δικτύου FTTX, παρέχει γρήγορη και αξιόπιστη σύνδεση, καλή προστασία και διαχείριση για το δίκτυο FTTX.

1.2 Τα πρότυπα συμμορφώνονται

Η προσφερόμενη παραγωγή σχεδιάζεται, κατασκευάζεται και δοκιμάζεται σύμφωνα με τα πρότυπα ως εξής:

1.3 Περιβάλλον εφαρμογών

2. Χαρακτηριστικά

1. Το κατώτατο κέλυφος και το άνω κάλυμμα συγκολλούνται με συγκόλληση με καυτή πλάκα, η οποία δεν είναι αποσπώμενη.

2. Υλικό: σελ.

3. Απόδειξη υγρασίας, αδιάβροχη, ανθεκτική σε σκόνη, αντι-γήρανση.

4. Επίπεδο προστασίας έως IP68.

5. Το εσωτερικό είναι εξοπλισμένο με διαχωριστή 1x2 FBT+ 1x8 PLC Splitter ή 1x8 PLC Splitter.

6. Μέθοδος εγκατάστασης: τοποθετημένο με πόλο, εναέρια τοποθετημένη, τοίχο.

7. Μπορεί να είναι εξοπλισμένο με δίσκο αποθήκευσης καλωδίων πτώσης για να καλύψει την αποθήκευση 30 μέτρων 5mm στρογγυλό καλώδιο.

3. Προδιαγραφές

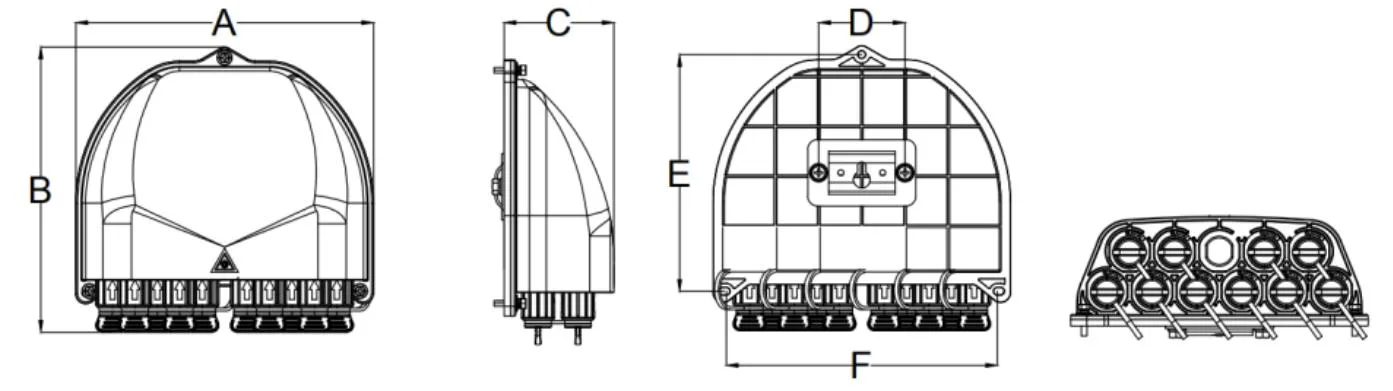

3.1 Μηχανικές προδιαγραφές

4. Διαμόρφωση

Κύριες οπτικές παράμετροι

Οι οπτικές παράμετροι που εμφανίζονται στον παραπάνω πίνακα είναι προεπιλεγμένες τιμές και μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις.

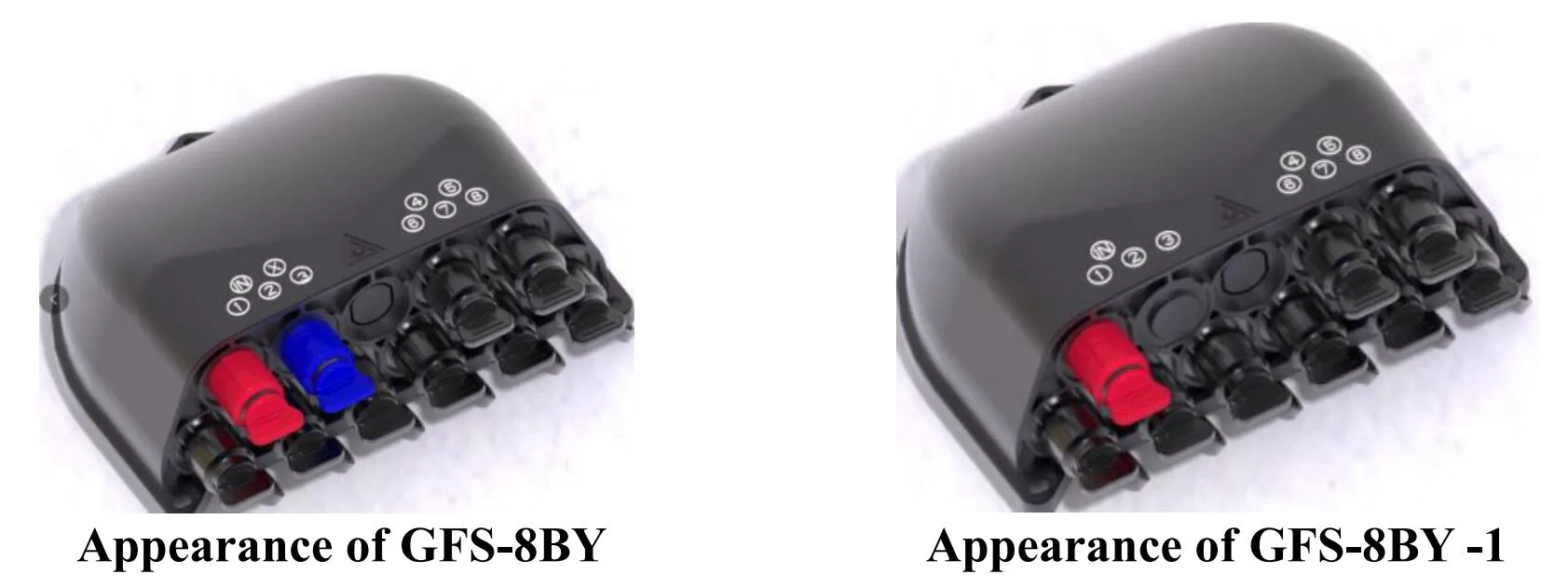

5. Εικόνα προϊόντος

5.1 Τρόποι καλωδίων προϊόντων:

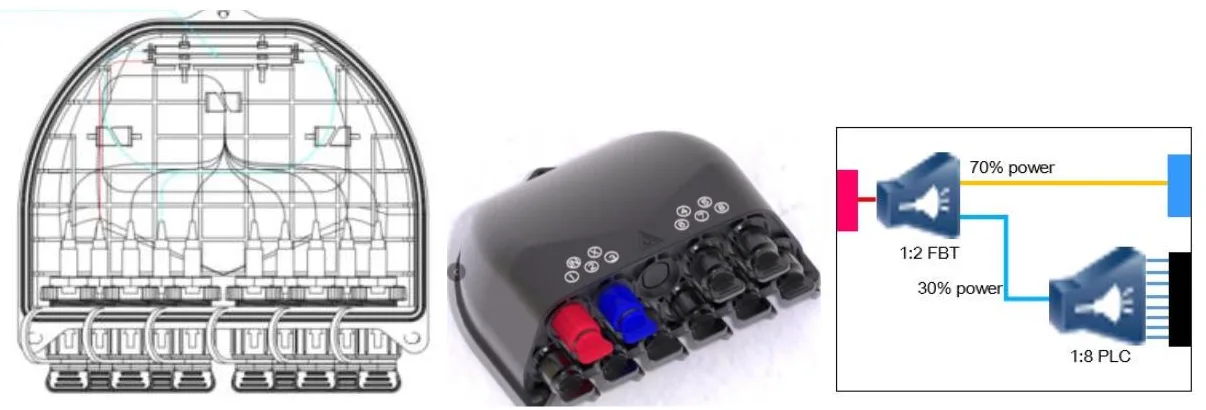

PLC στην κορυφή, FBT στο κάτω μέρος

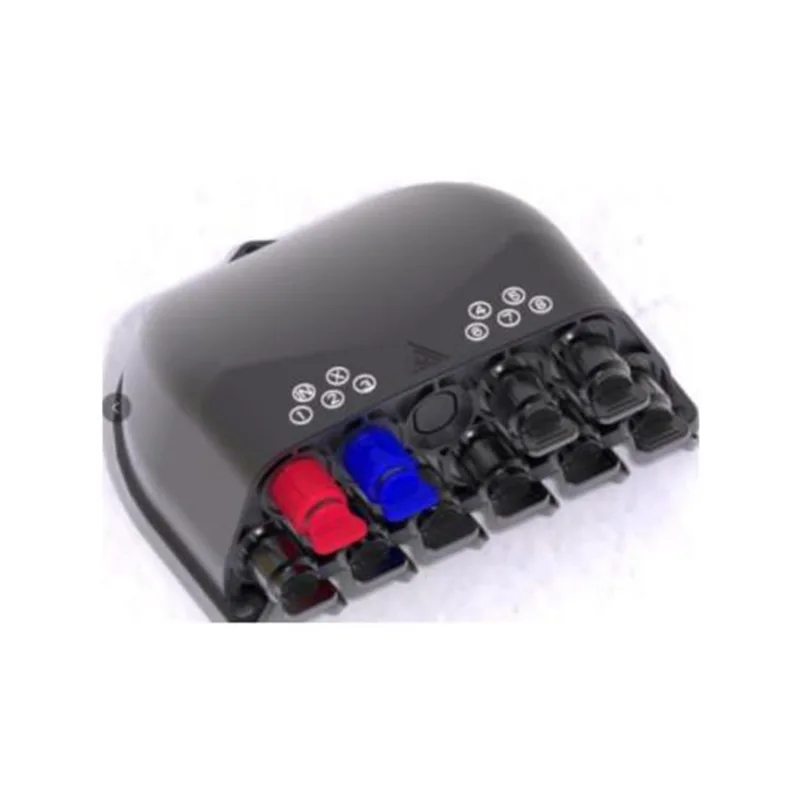

GFS-8BY (1 * 2 FBT + 1 * 8 PLC διαχωριστή καλωδίων)

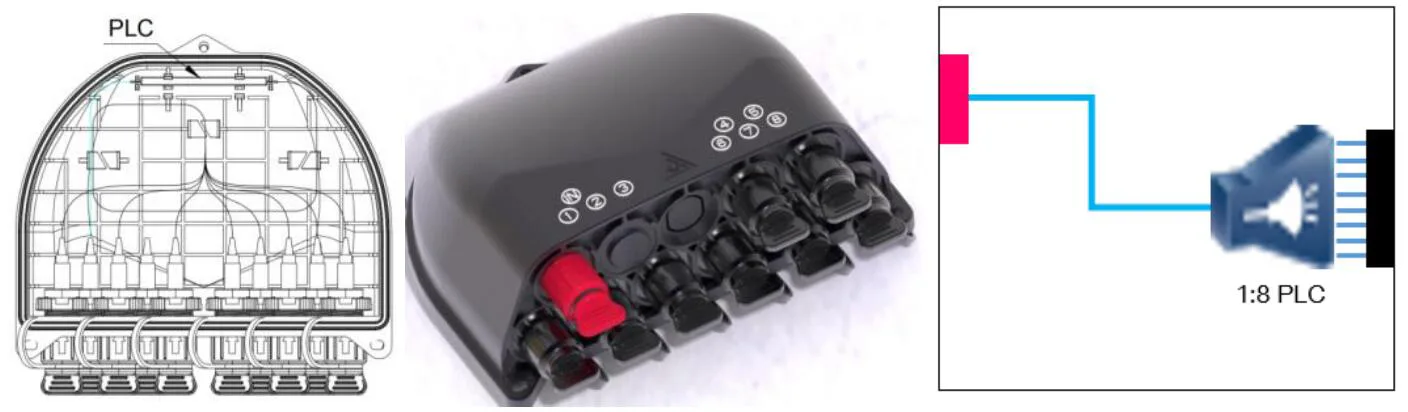

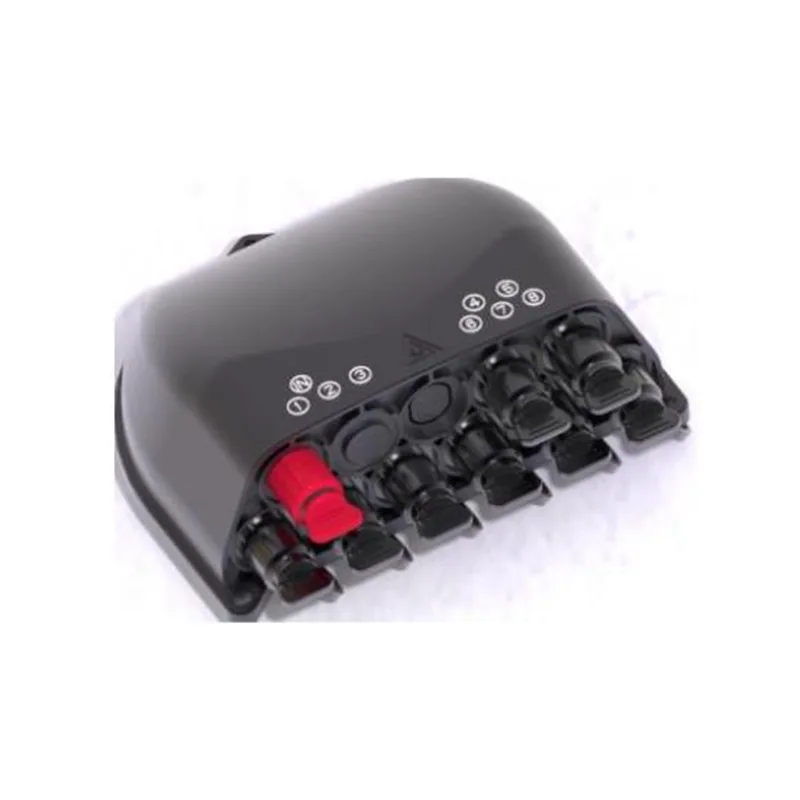

GFS-8BY-1 (1 * 8 τρόποι καλωδίων διαχωρισμού PLC)

5.2 Διαμόρφωση

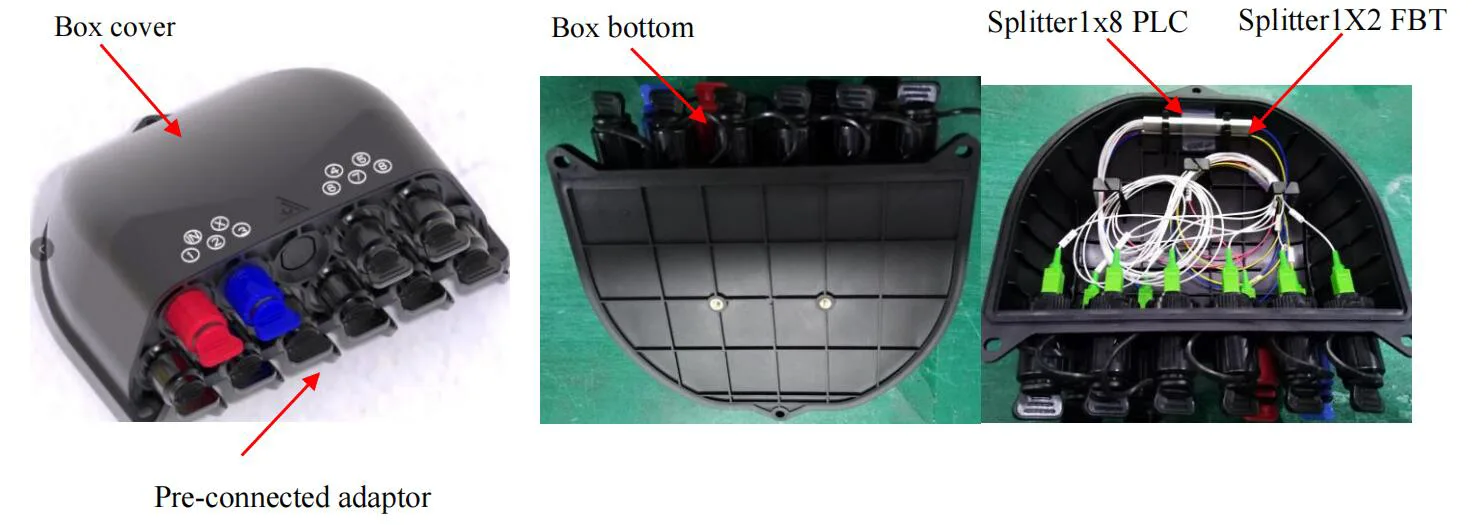

5.2.1 Κύρια μέρη

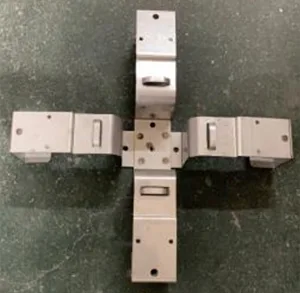

5.2.2 Αξεσουάρ

Οχι.	Όνομα μέρους	Εικόνα αναφοράς	Μονάδα	Ποσότητα	Παρατήρηση
1	Χρήστες	/	υπολογιστές	1	ΣΕ
2	Αναφορά δοκιμής διαχωριστή	/	υπολογιστές	1	ΣΕ
3	Κιτ τοποθετημένο τοίχο		σειρά	1	Προαιρετικό ως πελάτης αίτηση

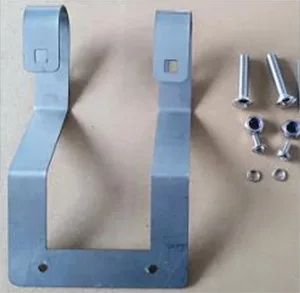

4	Κιτ τοποθετημένο σε πόλο		σειρά	1	Προαιρετικό ως πελάτης αίτηση
5	Κιτ τοποθετημένο σε κεραία		σειρά	1	Προαιρετικό ως πελάτης αίτηση

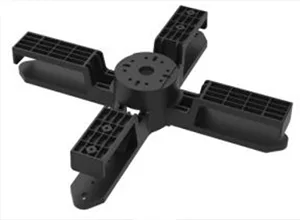

6	Καλώδιο πτώσης δίσκος αποθήκευσης		σειρά	1	Προαιρετικό ως πελάτης αίτηση
7	Καλώδιο πτώσης δίσκος αποθήκευσης		σειρά	1	Προαιρετικό ως πελάτης αίτηση

6. Περιβαλλοντικά χαρακτηριστικά

Αυτό το προϊόν συμμορφώνεται με την οδηγία προστασίας του περιβάλλοντος ROHS και το περιεχόμενο του μολύβδου, του καδμίου, του υδραργύρου, του εξαγάλου χρωμίου, του πολυβρωμινού διφαινύλης (PBB) (PBB) και του πολυβρμεθυρού με διφαινυλαιθέρα (PBDE) δεν υπερβαίνει το όριο.

7. Εγκατάσταση

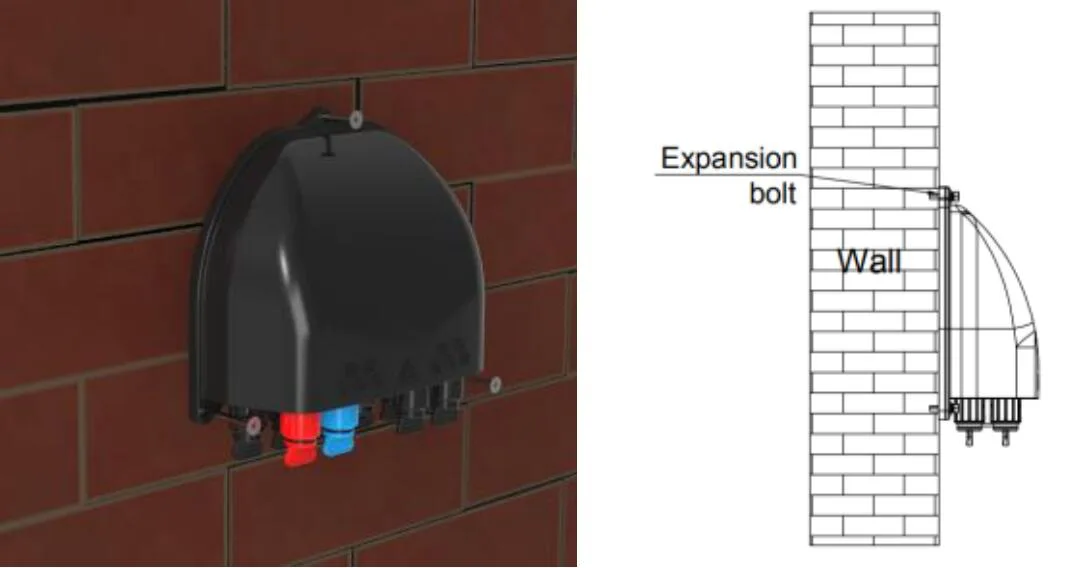

7.1. Εγκατάσταση τοποθετημένη τοίχο

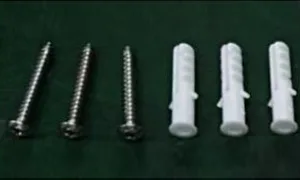

Τρυπήστε 3 τρύπες στον τοίχο σύμφωνα με τη διάσταση, τοποθετήστε το βύσμα επέκτασης φ7.5*40, τοποθετήστε το κουτί για να ταιριάζει με τις τρύπες και χρησιμοποιήστε βίδες για να στερεώσετε.

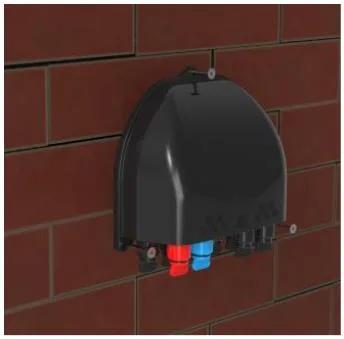

Εγκατάσταση τοποθετημένη τοίχο

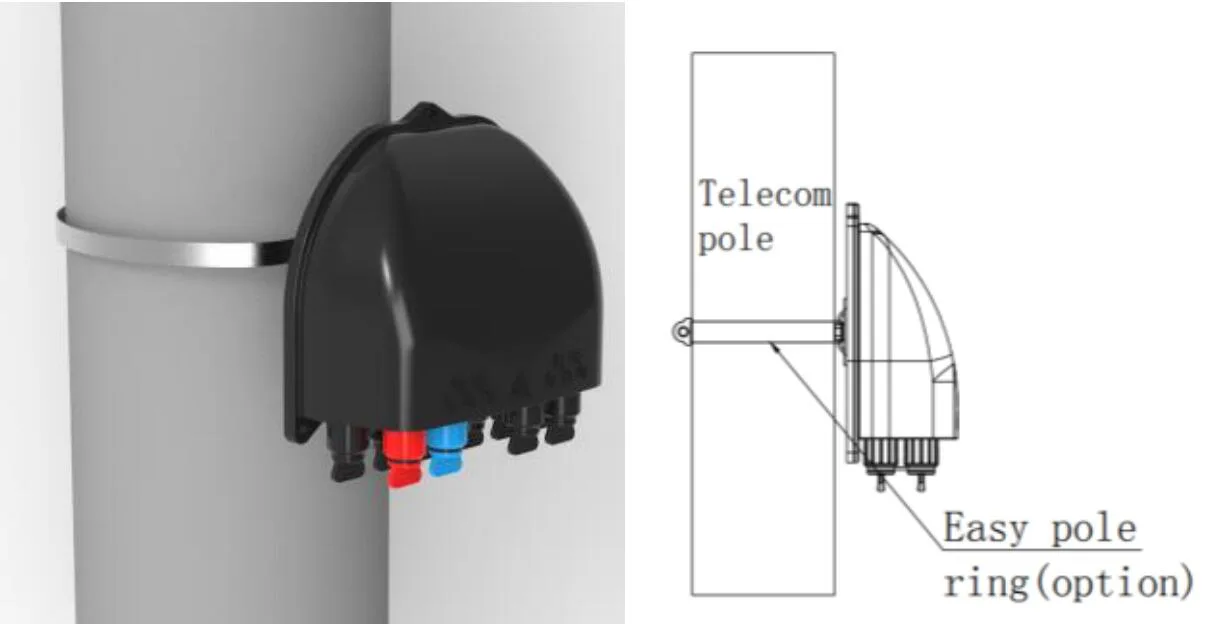

7.2. Εγκατάσταση τοποθετημένη με πόλο

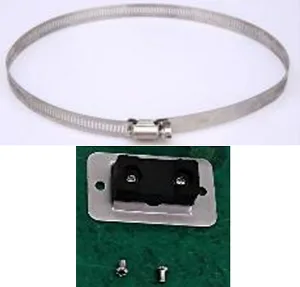

Περάστε το δακτύλιο του στεφάνου μέσω της υποδοχής της πίσω πλάκας και διορθώστε το στον τηλεπικοινωνιακό πόλο

Εγκατάσταση τοποθετημένη με πόλο

7.3. Εγκατάσταση με τοίχο (με δίσκο αποθήκευσης καλωδίων πτώσης)

Τρυπήστε 4 τρύπες στον τοίχο σύμφωνα με τη διάσταση της οπής τοποθέτησης του δίσκου αποθήκευσης καλωδίων, τοποθετήστε το βύσμα επέκτασης φ 8 * 40, τοποθετήστε το κουτί για να ταιριάζει με τις τρύπες και στερεώστε με τις βίδες.

Εγκατάσταση με τοίχο (με δίσκο αποθήκευσης καλωδίων πτώσης

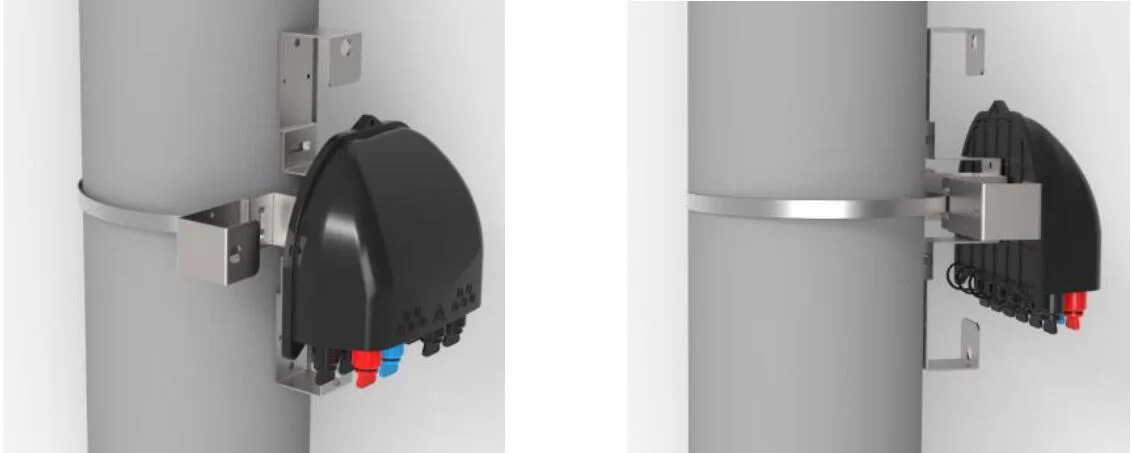

7.4. Εγκατάσταση τοποθετημένη με πόλο (με δίσκο αποθήκευσης καλωδίων πτώσης)

Περάστε τον ιμάντα από ανοξείδωτο χάλυβα μέσω της υποδοχής του δίσκου αποθήκευσης καλωδίου πτώσης και διορθώστε το στον πόλο με πόρπη.

Εγκατάσταση τοποθετημένη με πόλο (με δίσκο αποθήκευσης καλωδίων πτώσης)

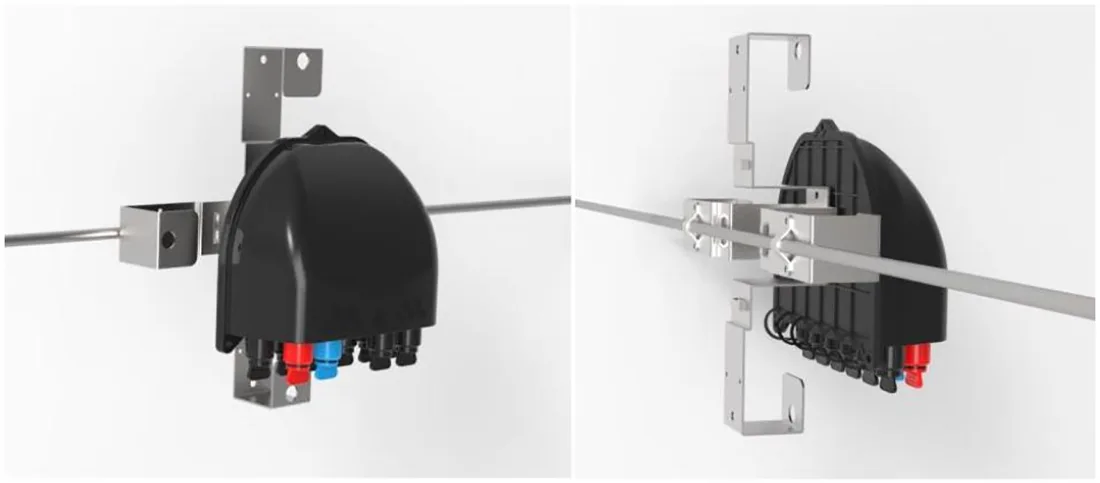

7.5. Εγκατάσταση τοποθετημένη σε κεραία (με δίσκο αποθήκευσης καλωδίων πτώσης)

Χρησιμοποιήστε τη μικρή μεταλλική πλάκα για να διορθώσετε το πλαίσιο διανομής στον αγγελιοφόρο.

Εγκατάσταση τοποθετημένη σε κεραία (με δίσκο αποθήκευσης καλωδίων πτώσης)

8. Λειτουργία σύνδεσης

8.1 Προ -συνδεδεμένος προσαρμογέας - A (e)

⚫ Περιστρέψτε το τμήμα βέλους του συνδετήρα ινών αριστερόστροφα και βγάλτε το καπάκι σκόνης.

⚫ Το τμήμα βέλους του συνδετήρα ινών είναι πάνω, εισάγετε τον σύνδεσμο ινών στην υποδοχή και στη συνέχεια περιστρέψτε το βέλος μέρος δεξιόστροφα.

8.2 Προ -συνδεδεμένος προσαρμογέας - B (XL）

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα δεξιόστροφα

8.3 Προ -συνδεδεμένος προσαρμογέας - γ

⚫ Σπρώξτε τον συρόμενο δακτύλιο στο προ -παραμορφωμένο βύσμα οπτικής ίνας προς την κατεύθυνση του βέλους για να αφαιρέσετε το καπάκι σκόνης. Πατήστε το κουμπί για να αφαιρέσετε το καπάκι σκόνης στον προσαρμογέα προς την κατεύθυνση του βέλους.

⚫ Ευθυγραμμίστε το σώμα του προσομοιωμένου βύσματος με την πόρπη του προσαρμογέα μέχρι να στερεωθεί. Συνδέστε τα δύο καλύμματα σκόνης με τον ίδιο τρόπο.

⚫ Το εγκατεστημένο προκατασκευασμένο βύσμα ωθεί τον συρόμενο δακτύλιο για να απελευθερώσει την πόρπη και στη συνέχεια τραβήξτε το κύριο σώμα προς τα πίσω για να το διαχωρίσετε.

8.4 Προ -συνδεδεμένος προσαρμογέας - Δ

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους.

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα D και τον προ -συνδεδεμένο προσαρμογέα D προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

8.5 Προ -συνδεδεμένος προσαρμογέας - Ε (α)

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα E και τον προ -συνδεδεμένο προσαρμογέα Ε προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

8.6 Προ -συνδεδεμένος προσαρμογέας -f

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα.

9. Πακέτο
