● Σχεδιασμός προχωρημένης δομής, εύκολη λειτουργία και λογική δρομολόγηση.
● Υλικό: PP ή PC+ABS.
● Απόδειξη υγρασίας, αδιάβροχη, ανθεκτική σε σκόνη, αντι-γήρανση.
● Επίπεδο προστασίας έως IP65.
● 1 Εισαγωγή ωοειδούς οπτικού καλωδίου, 2 καταχωρήσεις οπτικών καλωδίων κλάδου και 16 προ-συνδεδεμένους προσαρμογείς.
● 2 δίσκοι ματίσματος τύπου προαιρετικά.
● Μέθοδος εγκατάστασης: τοποθετημένο με πόλο, τοποθετημένο σε αέρα, τοίχο.
● Μπορεί να είναι εξοπλισμένο με δίσκο αποθήκευσης καλωδίων πτώσης για να καλύψει την αποθήκευση 50 μέτρων 5mm στρογγυλό καλώδιο.

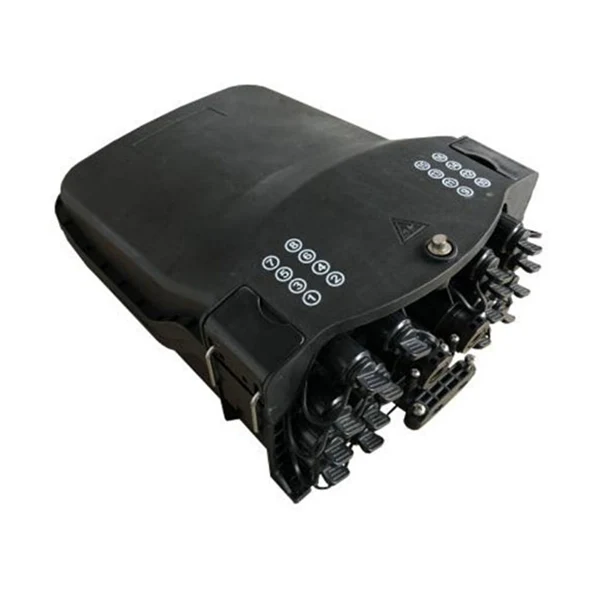

Προ-συνδεδεμένο πλαίσιο οπτικής διανομής ως το πιο προηγμένο εξοπλισμό κόμβου διανομής δικτύου FTTX, παρέχει γρήγορη και αξιόπιστη σύνδεση, καλή προστασία και διαχείριση για το δίκτυο FTTX.
Το πλαίσιο διανομής καλωδίων 48 ινών προ-συνδεδεμένου καλωδίου οπτικών ινών έχει σχεδιαστεί, κατασκευαστεί και δοκιμαστεί σύμφωνα με τα πρότυπα ως εξής:
|
That-T G.652 |
Χαρακτηριστικά μιας οπτικής ίνας ενός τρόπου |
|
IEC 60794-1-1 |
Οπτικός καλώδια ινών-Μέθοδος 1-1: γενική προδιαγραφή Γενική |
|
IEC 60794-1-2 |
Οπτικός Καλώδια ινών-Μέθοδος 1-2: Γενική προδιαγραφή-βασική δοκιμή οπτικού καλωδίου διαδικασία |
|
Μοντέλο: XB-16SX |
Προδιαγραφές |
Παρατήρηση |
|

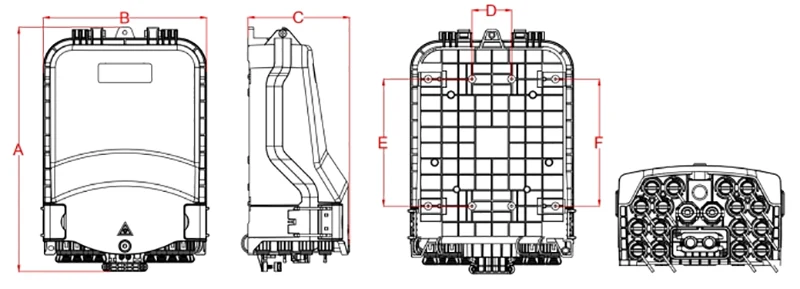

Εξωτερικός διάσταση (mm) |
319.3*214*133 (a*b*c) |
|
|
Εγκατάσταση θέση οπής (mm) |
52*166*166 (DXEXF) |
|
|
Χρώμα |
Pantone 428c |
Προσαρμόσιμος |
|
Μέγεθος και ποσότητα οπτικής οπής καλωδίου |
1 Oval Optical Cable Entry, 2 κλάδος οπτικές καταχωρήσεις καλωδίων και 16 προ-συνδεδεμένους προσαρμογείς |
|
|
Συγχώνευση χωρητικότητα (μέγιστο) |
48 |
Δίσκος Α, 12x4 = 48, 2 στρώματα Θερμοκρασία ματς προστασίας από τη ματς. |
|
64 |
Δίσκος Β, 8x8 = 64, 1 στρώμα του Θερμοκρασία ματς προστασίας από τη ματς. |
|
|
96 |
Δίσκος C, 8x12 = 96, 1 στρώμα του Θερμοκρασία ματς προστασίας από τη ματς. |
|
|
96 |
Δίσκος D, δίσκος Ε, 24x4 = 96, 2 στρώματα Θερμοκρασία ματς προστασίας από τη ματς. |
|
|
Μικρο PLC Spliter |
1x2 |
Μέγεθος διαχωρισμού: 60x7x4mm. Μπορεί να εγκατασταθεί στον τύπο Α και τον τύπο E δίσκο ματίσματος, 1 pc ανά δίσκο ματίσματος. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Μέγεθος διαχωριστή: 60x12x4mm. Μπορεί να εγκατασταθεί στον τύπο Α-1 και Τύπος E-1 δίσκο ματίσματος, 1 pc ανά δίσκο ματίσματος. |
|
|
Σε Η μεγαλύτερη διάμετρο καλωδίου (mm) |
ᴓ8 ~ 18 |
|
|
Ανώτατο όριο Μέγεθος οπής κλάδου (mm) |
ᴓ16 |
|
|
IP επίπεδο προστασίας |
IP65 |
|
|
Ευφυΐως |
HB (συμβατικό) |
μπορεί να προσαρμοστεί σύμφωνα με απαιτήσεις |
|
Ουδέτερος Δοκιμή ψεκασμού αλατιού (NSS) |
48 h |
