Προ-συνδεδεμένο κουτί διανομής καλωδίων οπτικών ινών GFS-16SX

1. Γενικά

1.1 Περιγραφή

Προ-συνδεδεμένο πλαίσιο οπτικής διανομής ως το πιο προηγμένο εξοπλισμό κόμβου διανομής δικτύου FTTX, παρέχει γρήγορη και αξιόπιστη σύνδεση, καλή προστασία και διαχείριση για το δίκτυο FTTX.

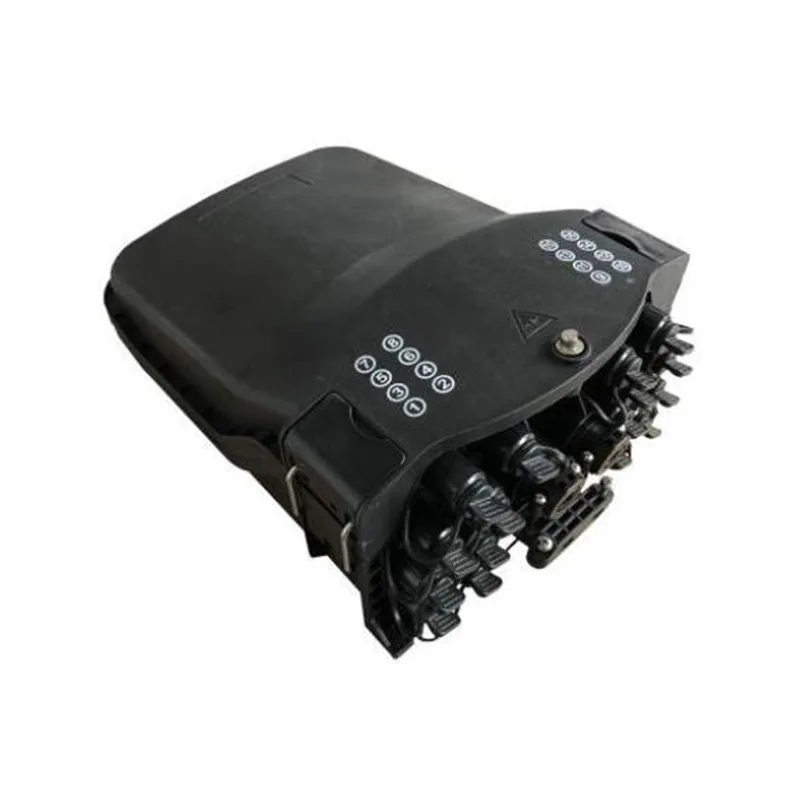

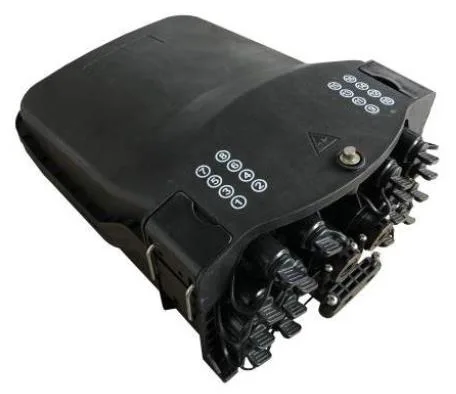

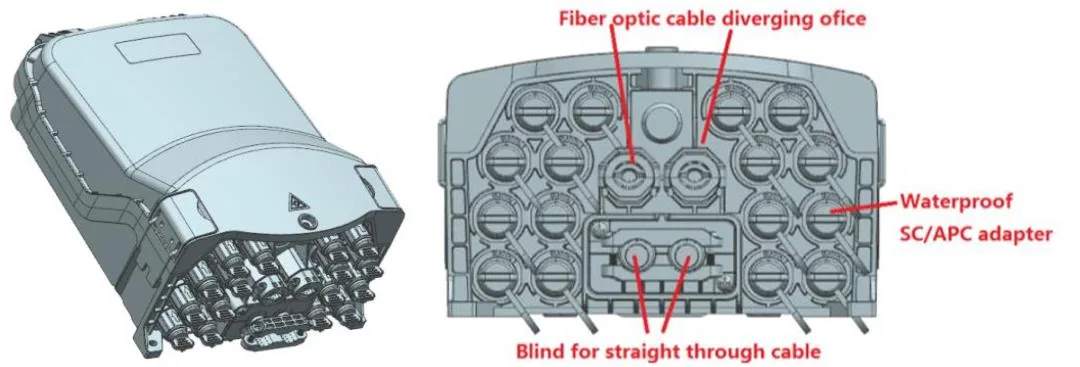

Εμφάνιση GFS-16SX

1.2 Τα πρότυπα συμμορφώνονται

Η προσφερόμενη παραγωγή σχεδιάζεται, κατασκευάζεται και δοκιμάζεται σύμφωνα με τα πρότυπα ως εξής:

1.3 Περιβάλλον εφαρμογών

2. Χαρακτηριστικά

1. Σχεδιασμός προχωρημένης δομής, εύκολη λειτουργία και λογική δρομολόγηση.

2. Υλικό: pp+gf.

3. Απόδειξη υγρασίας, αδιάβροχη, ανθεκτική σε σκόνη, αντι-γήρανση.

4. Επίπεδο προστασίας έως IP65.

5. 1 Εισαγωγή ωοειδούς οπτικού καλωδίου, 2 καταχωρήσεις οπτικών καλωδίων κλάδου και 16 προ-συνδεδεμένους προσαρμογείς.

6. Διατίθενται διάφορες δίσκους ματίσματος.

7. Μέθοδος εγκατάστασης: τοποθετημένο με πόλο, εναέρια τοποθετημένη, τοίχο.

8. Μπορεί να είναι εξοπλισμένο με δίσκο αποθήκευσης καλωδίων πτώσης για να καλύψει την αποθήκευση 50 μέτρων 5mm στρογγυλό καλώδιο.

3. Προδιαγραφές

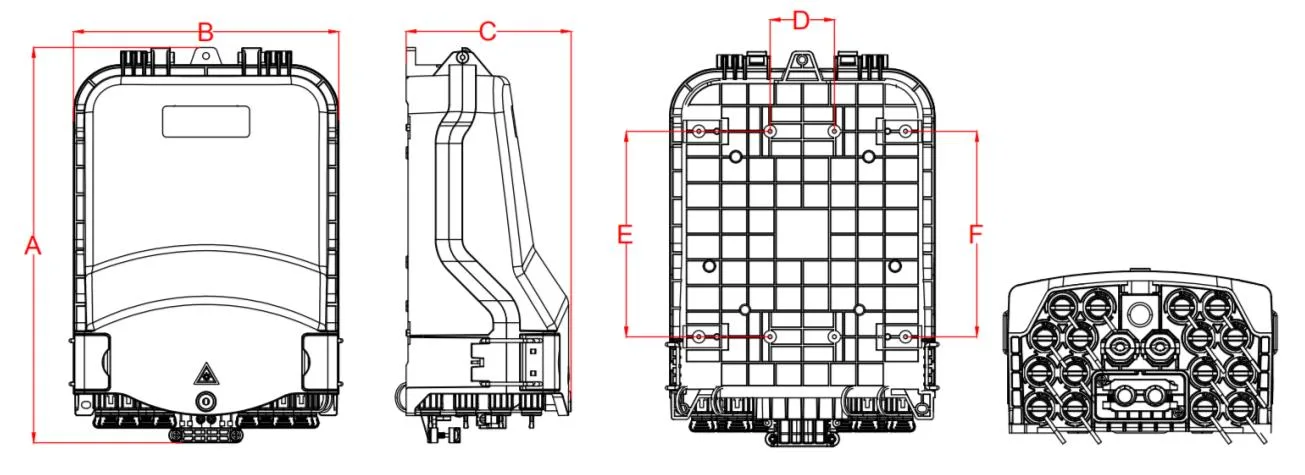

3.1 Μηχανικές προδιαγραφές

4. Διαμόρφωση

4.1 Κύριες οπτικές παράμετροι

Οι οπτικές παράμετροι που εμφανίζονται στον παραπάνω πίνακα είναι προεπιλεγμένες τιμές και μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις.

5. Εικόνα προϊόντος

5.1 Τρόποι καλωδίων προϊόντων:

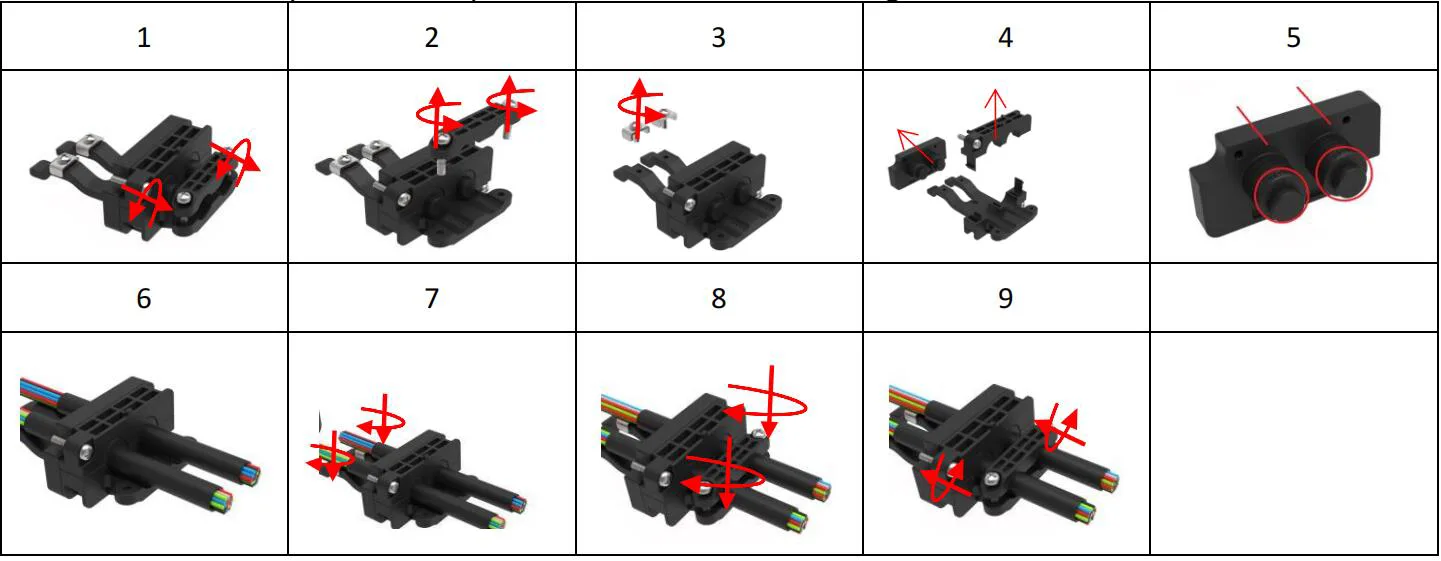

5.2 Γρήγορη βύσμα

1 Χαλαρώστε τη βίδα και αφαιρέστε τη σύνδεση.

2. Χαλαρώστε τη βίδα και αφαιρέστε την πλάκα πίεσης.

3. Χαλαρώστε τη βίδα στην πλάκα συμπίεσης του μέλους της αντοχής.

4. Αφαιρέστε το βύσμα από καουτσούκ και τα πλαστικά μέρη.

5. Κόψτε το βύσμα από καουτσούκ σύμφωνα με το απαιτούμενο μέγεθος του καλωδίου.

6. Περάστε το απογυμνωμένο καλώδιο μέσω του βύσμα από καουτσούκ και συναρμολογήστε το καλώδιο με το καουτσούκ.

7. Εισαγάγετε το μέλος δύναμης στο κάλυμμα, πιέστε προς τα κάτω την πλάκα πίεσης και σφίξτε τη βίδα για να διορθώσετε το μέλος της αντοχής.

8. Πιέστε προς τα κάτω την πλάκα πίεσης και σφίξτε τη βίδα για να στερεώσετε το οπτικό καλώδιο.

9. Σπρώξτε τα εξαρτήματα με οπτικό καλώδιο στο κάτω μέρος και σφίξτε τις βίδες.

5.3 Διάρκεια καλωδίων οπτικών ινών

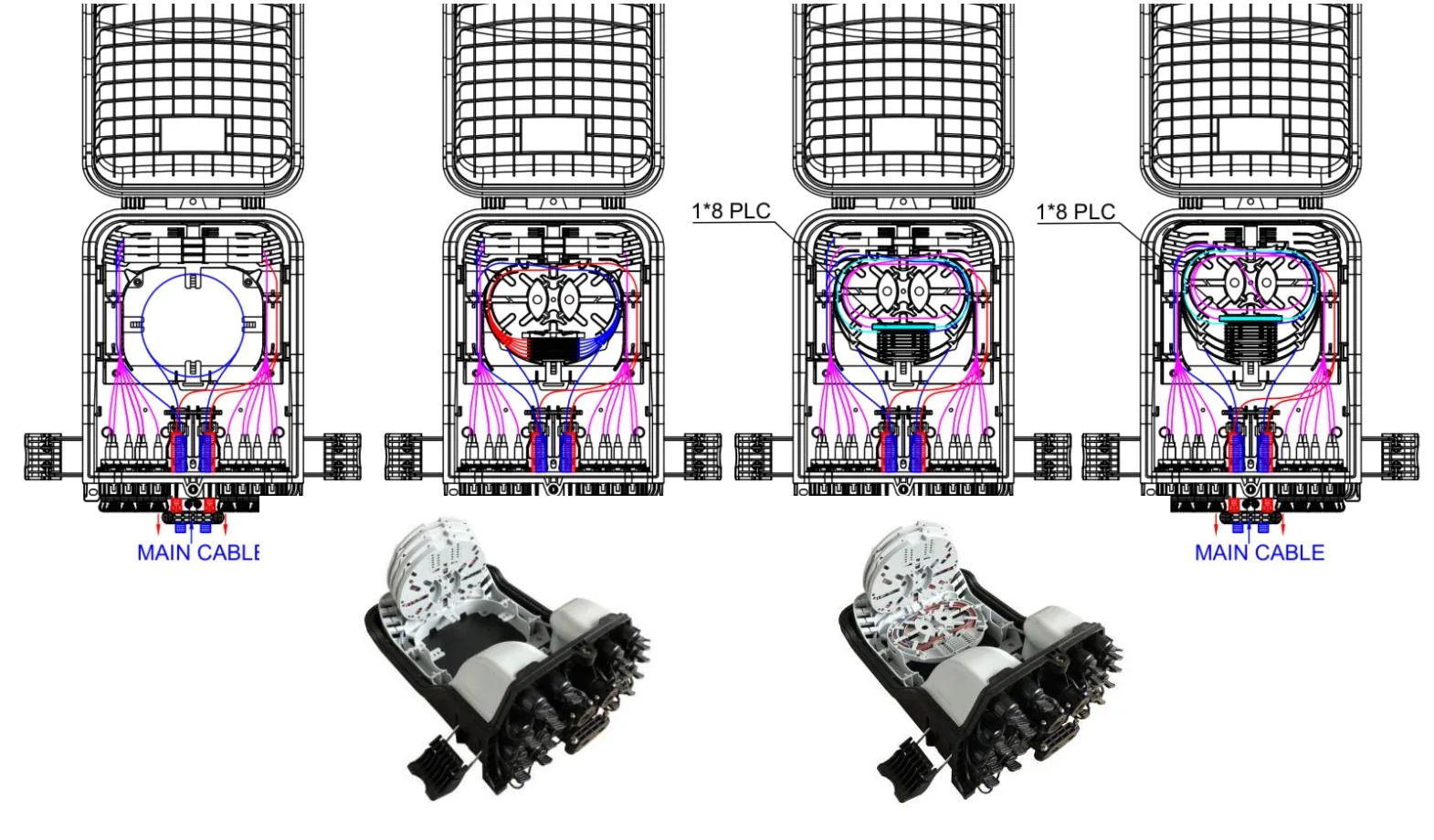

5.4 Τρόποι καλωδίων προϊόντων

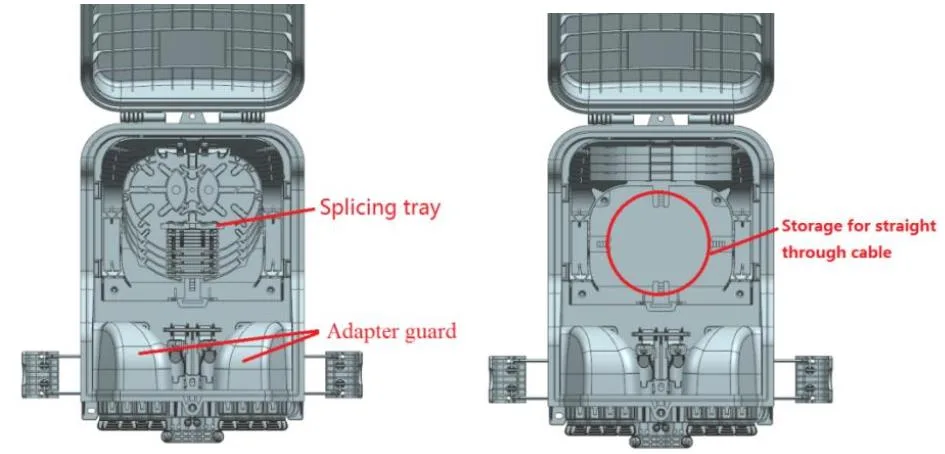

Διάγραμμα δρομολόγησης GFS-16SX

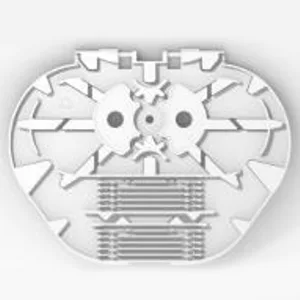

5.5 δίσκος ματίσματος

Είδος	Δίσκο ματίσματος α	Δίσκο ματίσματος Β	Δίσκο διαχωριστή Α-1	Δίσκο ματίσματος γ
Διαστάσεις (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Καθαρό βάρος (kg)	0.021	0.015	0.021
Εικόνα
Χρώμα	RAL7035	RAL7035	RAL7035
Υλικό	PC+ABS	PC+ABS	PC+ABS
Χωρητικότητα ματίσματος ενός δίσκου (πυρήνες)	12 (2 στρώματα θερμότητας που συρρικνώνονται προστατευτικό μανίκι)	8 (1 στρώμα θερμικού συρρικνούμενου προστατευτικού μανικιού)	6 (2 στρώματα θερμότητας που συρρικνώνονται προστατευτικό μανίκι)
Χωρητικότητα ενός δίσκου (Υπολογιστές)	1 (PLC 1x2, 1x4, 1x8, 0,9mm ίνες, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm ίνες, 60x12x4mm)
Μέγιστο (υπολογιστές)	4	8	4
Προεπιλογή (υπολογιστές)	2	/	/
Σημείωση: 1. Οι παραπάνω δίσκοι μπορούν να αναμειχθούν σύμφωνα με τις απαιτήσεις. 2. Κανόνες διαμόρφωσης: 1a = 2b = 2c = 1d = 1e = 2f 3. Οι τύποι δίσκων ινών αυξάνονται συνεχώς

Είδος	Δίσκο ματίσματος γ	Δίσκο ματίσματος D	Δίσκο ματίσματος e	Δίσκο ματίσματος E-1
Διαστάσεις (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Καθαρό βάρος (kg)	0.018	0.024	0.033	0.033
Εικόνα
Χρώμα	RAL7035	RAL7035	RAL7035	RAL7035
Υλικό	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Χωρητικότητα ματίσματος ενός δίσκου (πυρήνες)	12 (1 στρώμα θερμικού συρρικνούμενου προστατευτικού μανικιού)	24 (2 στρώματα θερμικής συρρίκνωσης μανίκι προστασίας)	24 (2 στρώματα θερμικής συρρίκνωσης μανίκι προστασίας)	18 (2 στρώματα θερμικής συρρίκνωσης μανίκι προστασίας)
Χωρητικότητα ενός δίσκου (Υπολογιστές)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm ίνες, 60x7x4mm)	1 (PLC 1x16, 0,9mm ίνες, 60x12x4mm)
Μέγιστο (υπολογιστές)	8	4	4	4
Προεπιλογή (υπολογιστές)	/	/	/	/
Σημείωμα: 1. Οι παραπάνω δίσκοι μπορούν να αναμειχθούν σύμφωνα με τις απαιτήσεις. 4. Κανόνες διαμόρφωσης: 1a = 2b = 2c = 1d = 1e = 2f 3. Οι τύποι δίσκων ινών αυξάνονται συνεχώς

5.3 Αξεσουάρ

Οχι.	Όνομα μέρους	Εικόνα αναφοράς	Μονάδα	Ποσότητα	Παρατήρηση
1	Χρήστες	/	υπολογιστές	1	ΣΕ
2	Αναφορά δοκιμής διαχωριστή	/	υπολογιστές	1	ΣΕ
3	Κλειδί		υπολογιστές	1	Τύπος "D"
4	Θερμοκρασία προστασίας		υπολογιστές	16	L = 45mm, Προαιρετικό ως αίτημα του πελάτη
5	Νάιλον καλώδιο γραβάτα		υπολογιστές	10	3x100mm
6	Σωλήνας προστασίας από ίνες		υπολογιστές	1	OD5mm x 50cm
7	Κιτ τοποθετημένο τοίχο		σειρά	1	Προαιρετικό ως αίτημα του πελάτη. Επεξεργασμένο πλαστικό βύσμα φ7.5x40mm, Phillips Self-Tapping Screws M5x40mm.
8	Κιτ τοποθετημένο σε πόλο		σειρά	1	Προαιρετικό ως αίτημα του πελάτη
9	Κιτ τοποθετημένο σε κεραία		σειρά	1	Προαιρετικό ως αίτημα του πελάτη
10	Drop Cable Storage Tray		υπολογιστές	2	Προαιρετικό ως αίτημα του πελάτη

6. Περιβαλλοντικά χαρακτηριστικά

Αυτό το προϊόν συμμορφώνεται με την οδηγία προστασίας του περιβάλλοντος ROHS και το περιεχόμενο του μολύβδου, του καδμίου, του υδραργύρου, του εξαφθικού χρωμίου, του πολυβρωμοποιημένου διφαινύλης (PBB) και του πολυβρωδίου διφαινυλαιθέρα (PBDE) δεν υπερβαίνει το όριο.

7. Εγκατάσταση

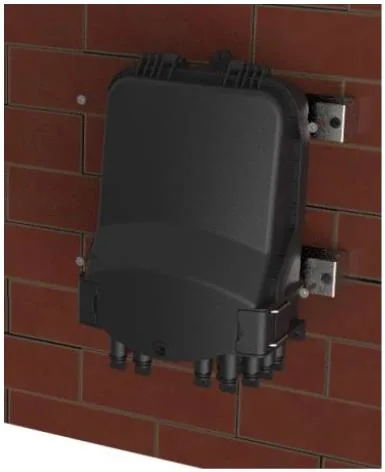

7.1. Εγκατάσταση τοποθετημένη τοίχο

Τρυπήστε 3 τρύπες στον τοίχο σύμφωνα με τη διάσταση στον Πίνακα 2, τοποθετήστε το plugφ7.5*40, τοποθετήστε το κουτί για να ταιριάζει με τις τρύπες και χρησιμοποιήστε βίδες για να στερεώσετε.

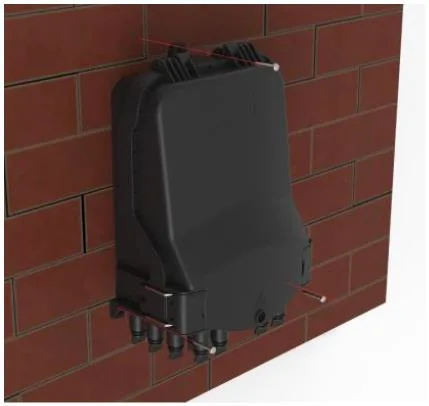

Εγκατάσταση τοποθετημένη τοίχο

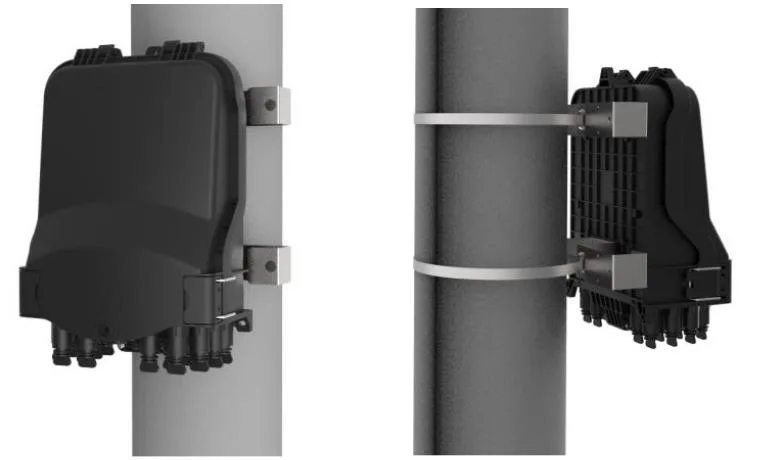

7.2. Εγκατάσταση τοποθετημένη με πόλο

Περάστε το δακτύλιο του στεφάνου μέσω της υποδοχής της πίσω πλάκας και διορθώστε το στον τηλεπικοινωνιακό πόλο

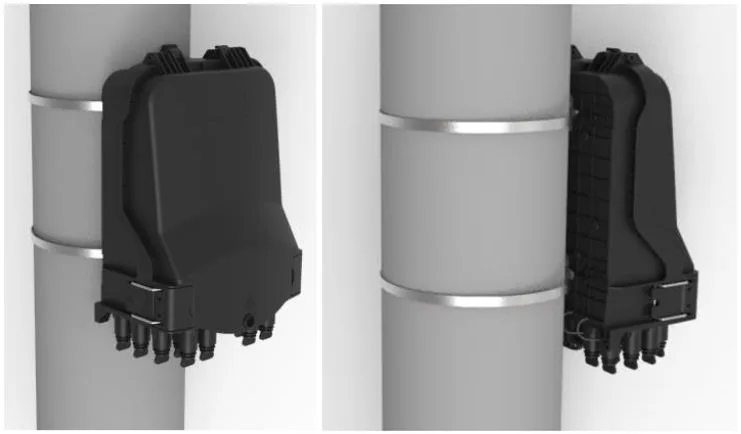

Εγκατάσταση τοποθετημένη με πόλο

7.3 Η δομή εναέριας κυκλοφορίας

Συνδέστε τα δύο εγκατεστημένα στο σασί του εναέριου κεφαλαίου που κρέμονται στο σύρμα και στη συνέχεια βιδώθηκαν, αποτρέψτε την υπόθεση να πέσει. (Pic 6)

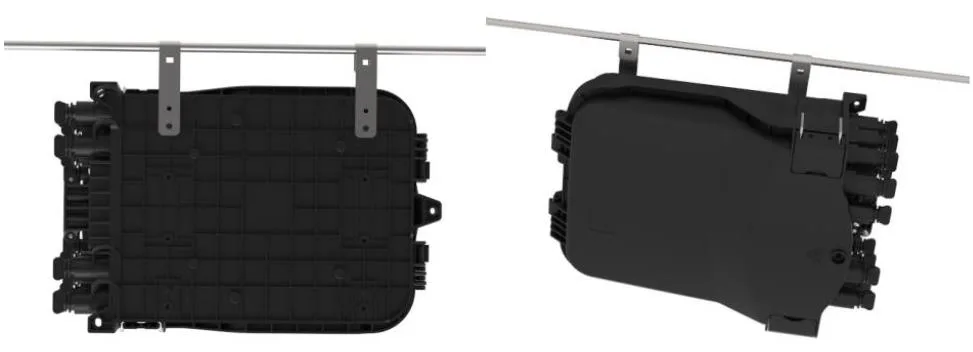

Η εναέρια δομή

7.4 Εγκατάσταση τοποθετημένη τοίχο (με δίσκο αποθήκευσης καλωδίων πτώσης)

Τρυπήστε 4 τρύπες στον τοίχο σύμφωνα με τη διάσταση της οπής τοποθέτησης του δίσκου αποθήκευσης καλωδίων, τοποθετήστε το βύσμα επέκτασης φ 7,5 * 40, τοποθετήστε το κουτί για να ταιριάζει με τις τρύπες και στερεώστε με τις βίδες.

Εγκατάσταση με τοίχο (με δίσκο αποθήκευσης καλωδίων πτώσης)

7.5 Εγκατάσταση τοποθετημένη με πόλο (με δίσκο αποθήκευσης καλωδίων πτώσης)

Περάστε τον ιμάντα από ανοξείδωτο χάλυβα μέσω της υποδοχής του δίσκου αποθήκευσης καλωδίου πτώσης και διορθώστε το στον πόλο με πόρπη.

Εγκατάσταση τοποθετημένη με πόλο (με δίσκο αποθήκευσης καλωδίων πτώσης)

7.6. Εγκατάσταση τοποθετημένη σε κεραία (με δίσκο αποθήκευσης καλωδίων πτώσης)

Χρησιμοποιήστε τη μικρή μεταλλική πλάκα για να διορθώσετε το πλαίσιο διανομής στον αγγελιοφόρο.

Εγκατάσταση τοποθετημένη σε κεραία (με δίσκο αποθήκευσης καλωδίων πτώσης)

8. Λειτουργία σύνδεσης

8.1 Προ -συνδεδεμένος προσαρμογέας - A (e)

⚫ Περιστρέψτε το τμήμα βέλους του συνδετήρα ινών αριστερόστροφα και βγάλτε το καπάκι σκόνης.

⚫ Το τμήμα βέλους του συνδετήρα ινών είναι πάνω, εισάγετε τον σύνδεσμο ινών στην υποδοχή και στη συνέχεια περιστρέψτε το βέλος μέρος δεξιόστροφα.

8.2 Προ -συνδεδεμένος προσαρμογέας - B (XL）

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα δεξιόστροφα

8.3 Προ -συνδεδεμένος προσαρμογέας - γ

⚫ Σπρώξτε τον συρόμενο δακτύλιο στο προ -παραμορφωμένο βύσμα οπτικής ίνας προς την κατεύθυνση του βέλους για να αφαιρέσετε το καπάκι σκόνης. Πατήστε το κουμπί για να αφαιρέσετε το καπάκι σκόνης στον προσαρμογέα προς την κατεύθυνση του βέλους.

⚫ Ευθυγραμμίστε το σώμα του προσομοιωμένου βύσματος με την πόρπη του προσαρμογέα μέχρι να στερεωθεί. Συνδέστε τα δύο καλύμματα σκόνης με τον ίδιο τρόπο.

⚫ Το εγκατεστημένο προκατασκευασμένο βύσμα ωθεί τον συρόμενο δακτύλιο για να απελευθερώσει την πόρπη και στη συνέχεια τραβήξτε το κύριο σώμα προς τα πίσω για να το διαχωρίσετε.

8.4 Προ -συνδεδεμένος προσαρμογέας - Δ

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους.

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα D και τον προ -συνδεδεμένο προσαρμογέα D προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

8.5 Προ -συνδεδεμένος προσαρμογέας - Ε (α)

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα E και τον προ -συνδεδεμένο προσαρμογέα Ε προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

8.6 Προ -συνδεδεμένος προσαρμογέας - SC

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα.

8.7 Προ -συνδεδεμένος προσαρμογέας - g

9. Πακέτο

1pc σε τσάντα φούσκας, 420*350mm;

1pc σε ένα μικρό χαρτοκιβώτιο, 340*230*150mm, το μικτό βάρος είναι 1,5kg.

10pcs σε ένα μεγάλο κυματοειδές χαρτοκιβώτιο, 480*360*805 mm, το μικτό βάρος είναι 16kg.
