Προ-συνδεδεμένο πλαίσιο διανομής καλωδίων οπτικών ινών GFS-016-024C

1. Γενικά

1.1 Περιγραφή

Προ-συνδεδεμένο πλαίσιο οπτικής διανομής ως το πιο προηγμένο εξοπλισμό κόμβου διανομής δικτύου FTTX, παρέχει γρήγορη και αξιόπιστη σύνδεση, καλή προστασία και διαχείριση για το FTTX δίκτυο.

GFS-016-024C

1.2 Τα πρότυπα συμμορφώνονται

Η προσφερόμενη παραγωγή σχεδιάζεται, κατασκευάζεται και δοκιμάζεται σύμφωνα με τα πρότυπα ως εξής:

1.3 Περιβάλλον εφαρμογών

2. Χαρακτηριστικά

1. Το κατώτατο κέλυφος και το άνω κάλυμμα συγκολλούνται με συγκόλληση με καυτή πλάκα, η οποία δεν είναι αποσπώμενη.

2. Υλικό: pp+gf.

3. Απόδειξη υγρασίας, αδιάβροχη, ανθεκτική σε σκόνη, αντι-γήρανση.

4. Επίπεδο προστασίας έως IP68.

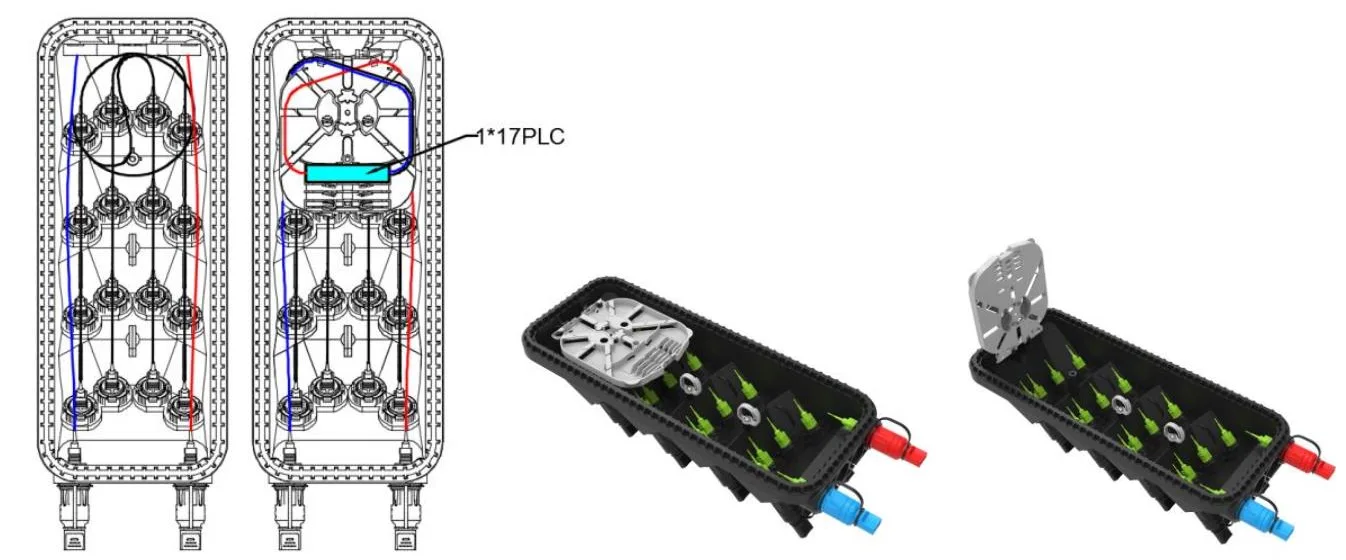

5. Το εσωτερικό είναι εξοπλισμένο με διαχωριστή 1x2 FBT+ 1x16 PLC Splitter ή 1x17 PLC Splitter.

6. Μέθοδος εγκατάστασης: τοποθετημένο με πόλο, εναέρια τοποθετημένη, τοίχο.

3. Προδιαγραφές

3.1 Μηχανικές προδιαγραφές

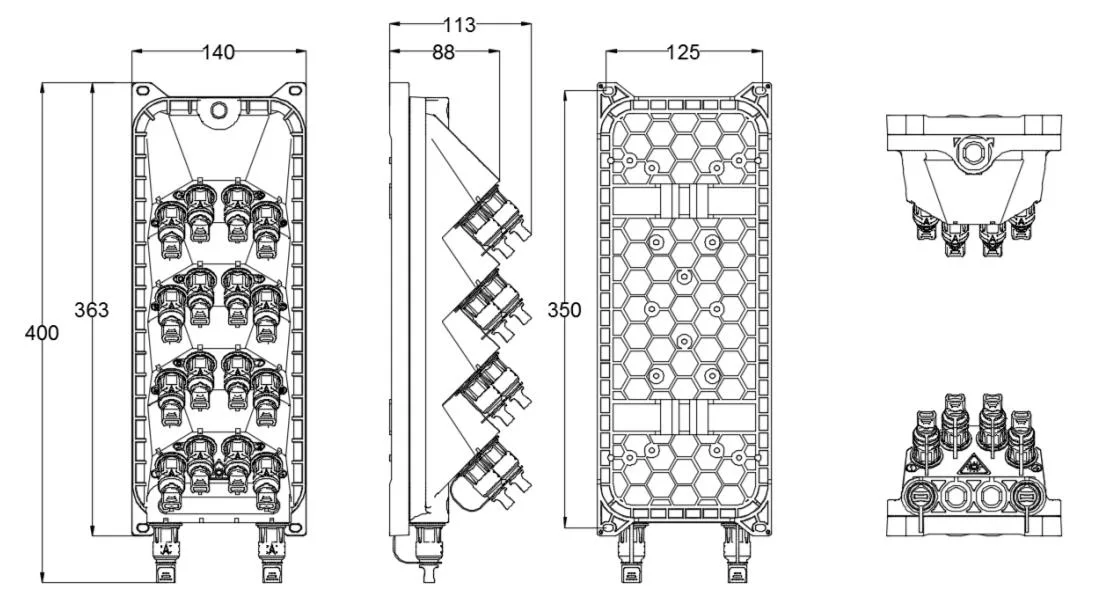

4. Εικόνα προϊόντος

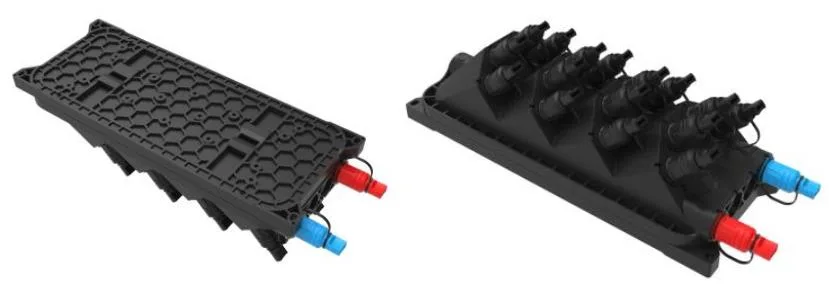

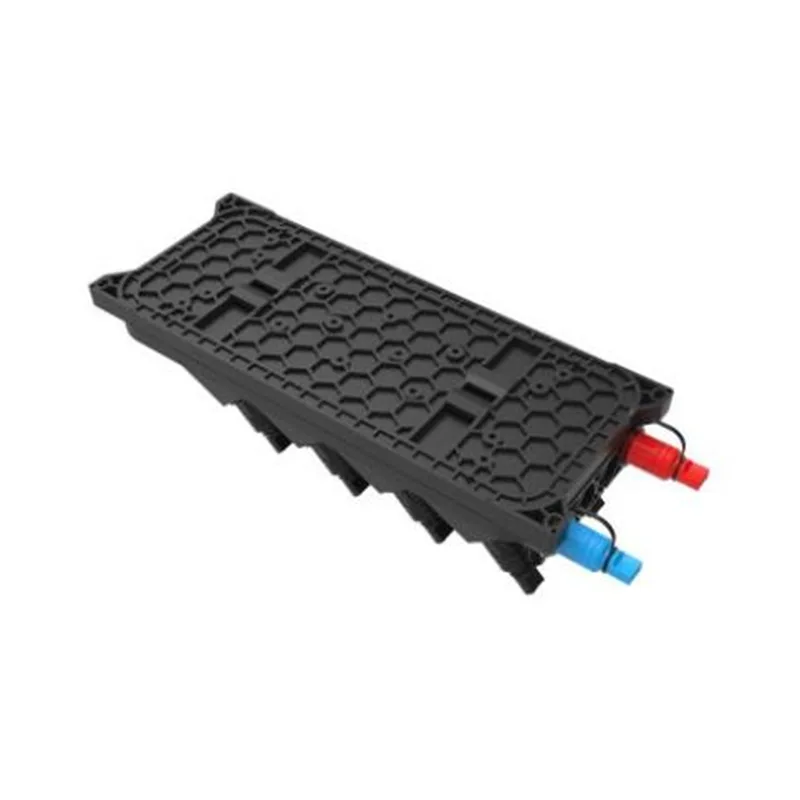

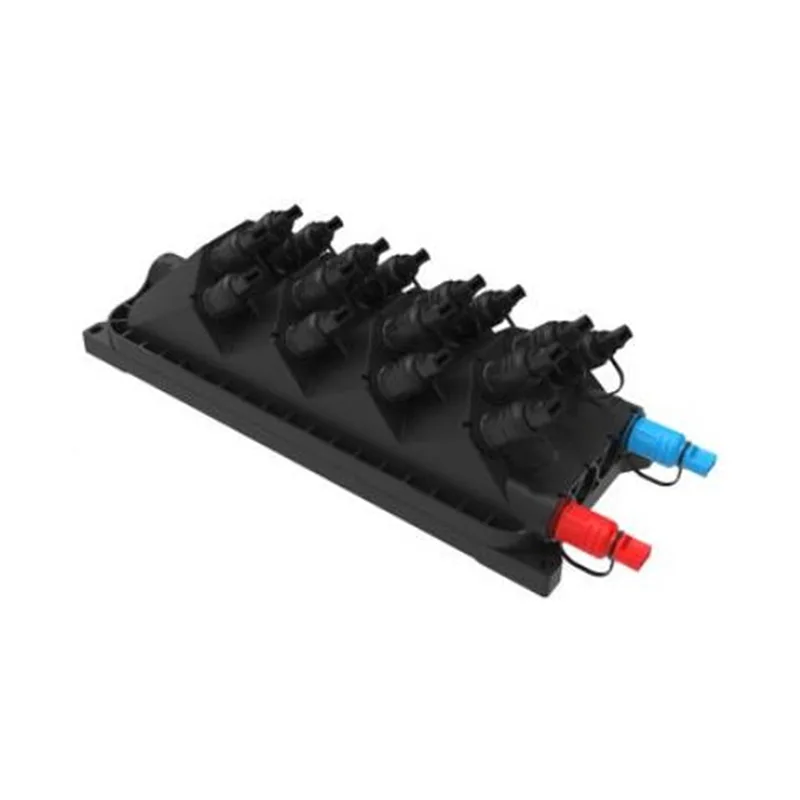

GFS-016-024C Εικόνα προϊόντος

5. Περιβαλλοντικά χαρακτηριστικά

Αυτό το προϊόν συμμορφώνεται με την οδηγία προστασίας του περιβάλλοντος ROHS και το περιεχόμενο του μολύβδου, του καδμίου, του υδραργύρου, του εξαγάλου χρωμίου, του πολυβρωμινού διφαινύλης (PBB) (PBB) και του πολυβρμεθυρού με διφαινυλαιθέρα (PBDE) δεν υπερβαίνει το όριο.

6. Εγκατάσταση

6.1. Εγκατάσταση τοποθετημένη τοίχο

Τρυπήστε 4 τρύπες στον τοίχο με βάση το μέγεθος στον Πίνακα 1, τοποθετήστε το μπουλόνι επέκτασης φ8*40, τοποθετήστε το κουτί για να ταιριάζει με τις τρύπες και χρησιμοποιήστε το μπουλόνι για να στερεώσετε.

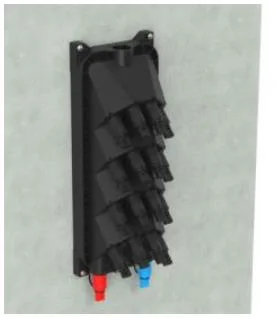

Εγκατάσταση τοποθετημένη τοίχο

6.2. Εγκατάσταση τοποθετημένη με πόλο

Διορθώστε 1 σύνολο του δακτυλίου πόλων στον πόλο των τηλεπικοινωνιών

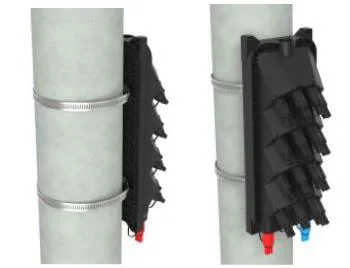

Εγκατάσταση τοποθετημένη με πόλο

6.3 Η δομή εναέριας κυκλοφορίας

Συνδέστε τα δύο εγκατεστημένα στο σασί του εναέριου κεφαλαίου που κρέμονται στο σύρμα και στη συνέχεια βιδώνεται, αποτρέψτε την υπόθεση να πέσει.

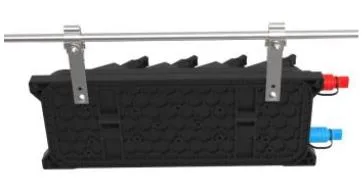

Η εναέρια δομή

7. Λειτουργία σύνδεσης

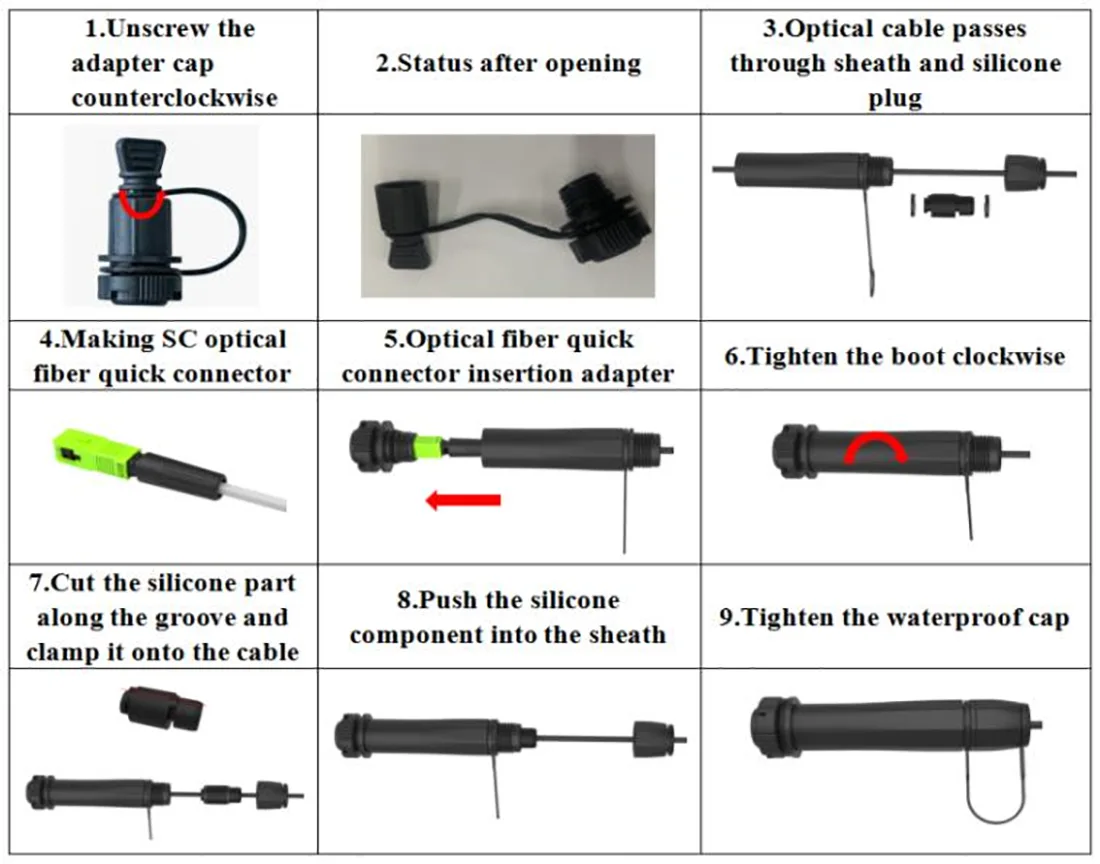

7.1 Προ -συνδεδεμένος προσαρμογέας - A (e)

⚫ Περιστρέψτε το τμήμα βέλους του συνδετήρα ινών αριστερόστροφα και βγάλτε το καπάκι σκόνης.

⚫ Το τμήμα βέλους του συνδετήρα ινών είναι πάνω, εισάγετε τον σύνδεσμο ινών στην υποδοχή και στη συνέχεια περιστρέψτε το βέλος μέρος δεξιόστροφα.

7.2 Προ -συνδεδεμένος προσαρμογέας - B (XL）

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα δεξιόστροφα

7.3 Προ -συνδεδεμένος προσαρμογέας - γ

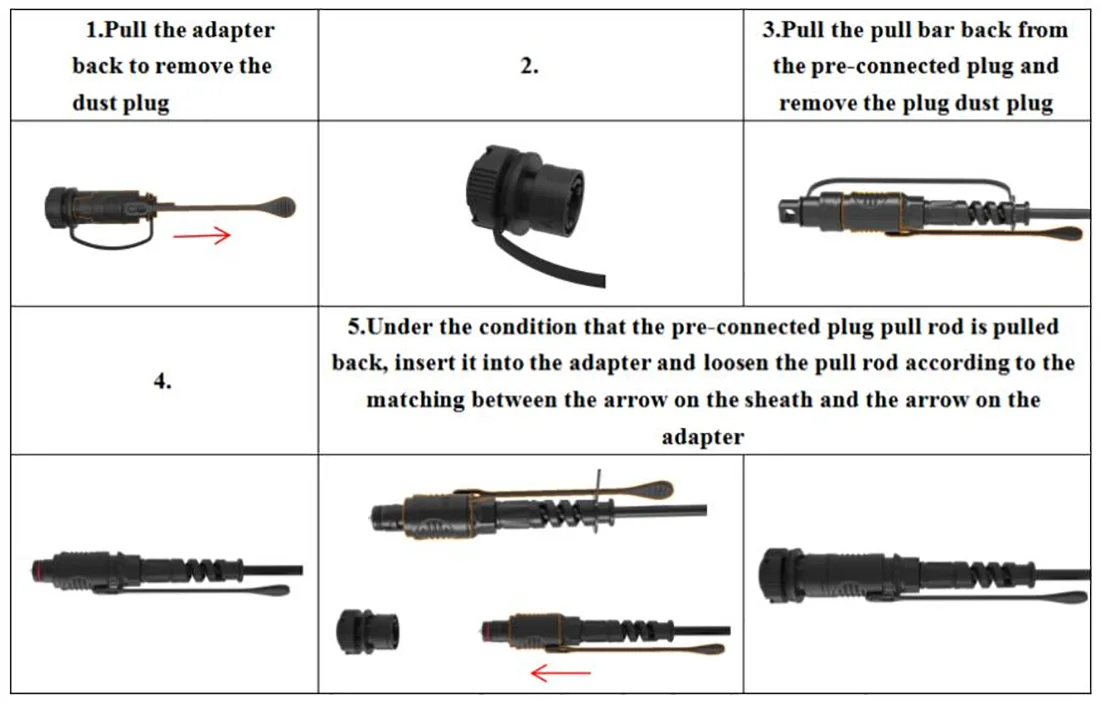

⚫ Σπρώξτε τον συρόμενο δακτύλιο στο προ -παραμορφωμένο βύσμα οπτικής ίνας προς την κατεύθυνση του βέλους για να αφαιρέσετε το καπάκι σκόνης. Πατήστε το κουμπί για να αφαιρέσετε το καπάκι σκόνης στον προσαρμογέα προς την κατεύθυνση του βέλους.

⚫ Ευθυγραμμίστε το σώμα του προσομοιωμένου βύσματος με την πόρπη του προσαρμογέα μέχρι να στερεωθεί. Συνδέστε τα δύο καλύμματα σκόνης με τον ίδιο τρόπο.

⚫ Το εγκατεστημένο προκατασκευασμένο βύσμα ωθεί τον συρόμενο δακτύλιο για να απελευθερώσει την πόρπη και στη συνέχεια τραβήξτε το κύριο σώμα προς τα πίσω για να το διαχωρίσετε.

7.4 Προ -συνδεδεμένος προσαρμογέας - Δ

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους.

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα D και τον προ -συνδεδεμένο προσαρμογέα D προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

7.5 Προ -συνδεδεμένος προσαρμογέας - Ε (α)

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα E και τον προ -συνδεδεμένο προσαρμογέα Ε προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

7.6 Προ -συνδεδεμένος προσαρμογέας -f

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα.

7.7 Προ -συνδεδεμένος προσαρμογέας - g

7.8 Προ-συνδεδεμένος προσαρμογέας-H-1

7.9 Προ-συνδεδεμένος προσαρμογέας-J-1

8. Πακέτο
