Προ-συνδεδεμένο κουτί διανομής καλωδίων οπτικών ινών GFS-016-007C

1. Γενικά

1.1 Περιγραφή

Προ-συνδεδεμένο πλαίσιο οπτικής διανομής ως το πιο προηγμένο εξοπλισμό κόμβου διανομής δικτύου FTTX, παρέχει γρήγορη και αξιόπιστη σύνδεση, καλή προστασία και διαχείριση για το FTTX δίκτυο.

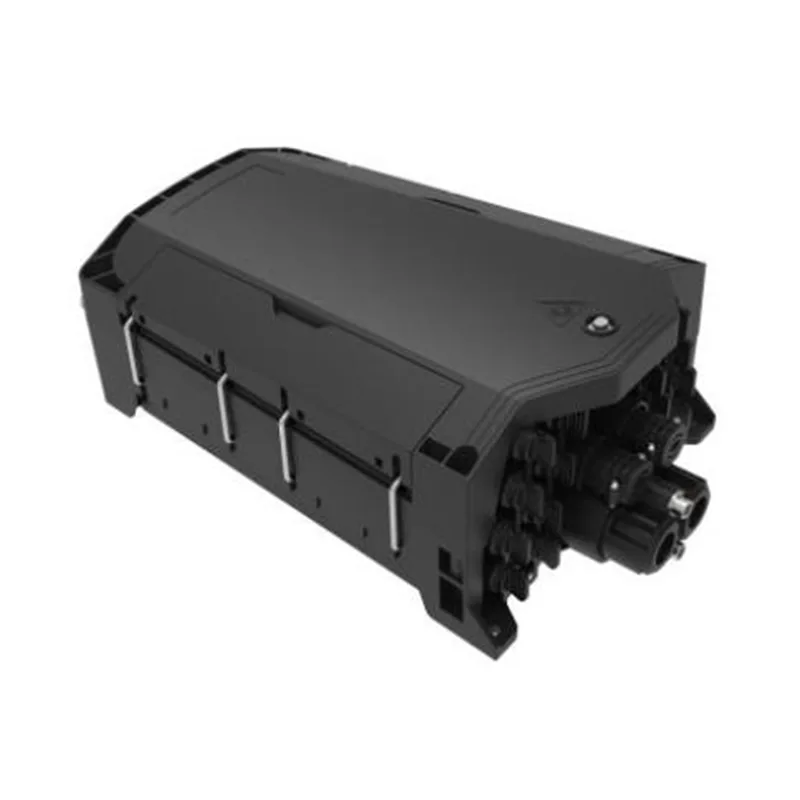

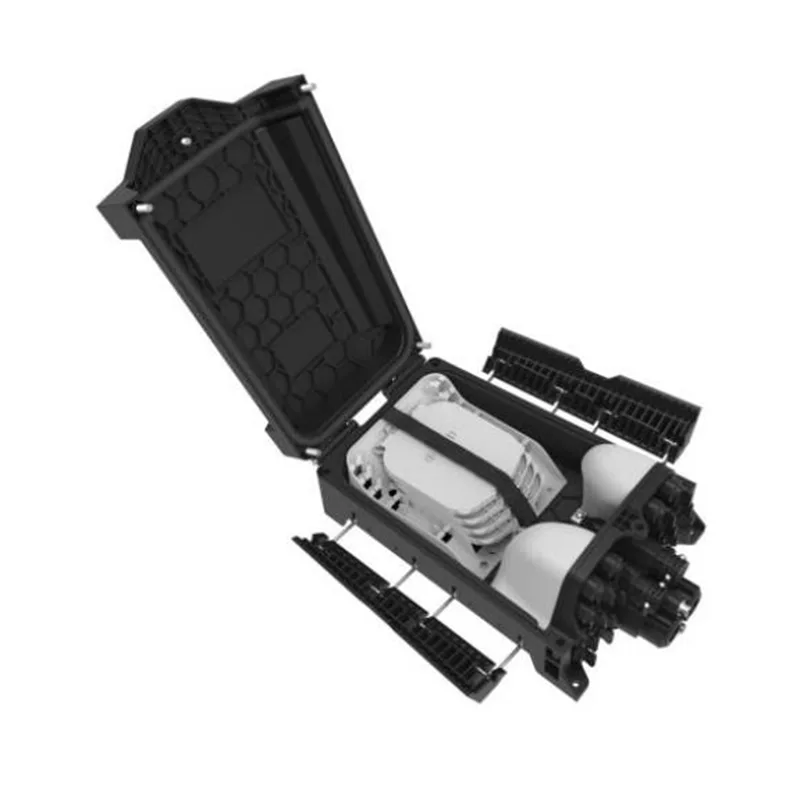

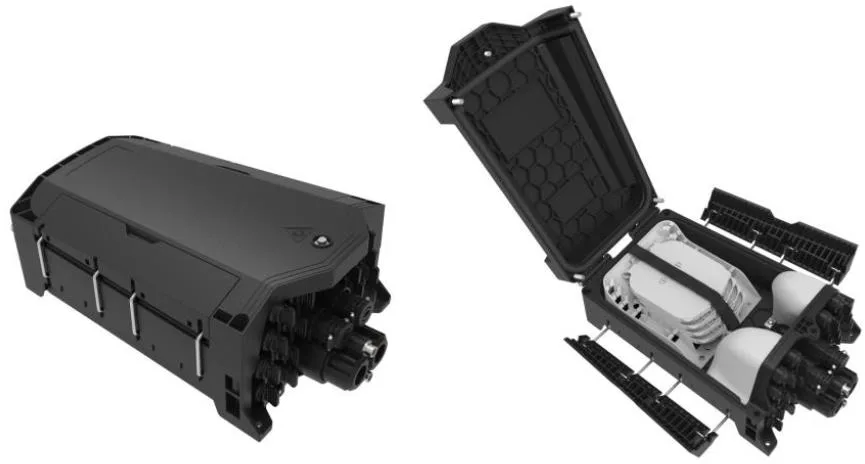

Εμφάνιση GFS-016-007C

1.2 Τα πρότυπα συμμορφώνονται

Η προσφερόμενη παραγωγή σχεδιάζεται, κατασκευάζεται και δοκιμάζεται σύμφωνα με τα πρότυπα ως εξής:

1.3 Περιβάλλον εφαρμογών

2. Χαρακτηριστικά

1. Το κατώτατο κέλυφος και το άνω κάλυμμα συγκολλούνται με συγκόλληση με καυτή πλάκα, η οποία δεν είναι αποσπώμενη.

2. Υλικό: pp+gf.

3. Απόδειξη υγρασίας, αδιάβροχη, ανθεκτική σε σκόνη, αντι-γήρανση.

4. Επίπεδο προστασίας έως IP68.

5. 1 Εισαγωγή ωοειδούς οπτικού καλωδίου, 2 καταχωρήσεις οπτικών καλωδίων κλάδου και 16 προ-συνδεδεμένους προσαρμογείς.

6. Διάφοροι τύποι δίσκων ματίσματος είναι διαθέσιμοι.

7. Μέθοδος εγκατάστασης: τοποθετημένο με πόλο, εναέρια τοποθετημένη, τοίχο.

3. Προδιαγραφές

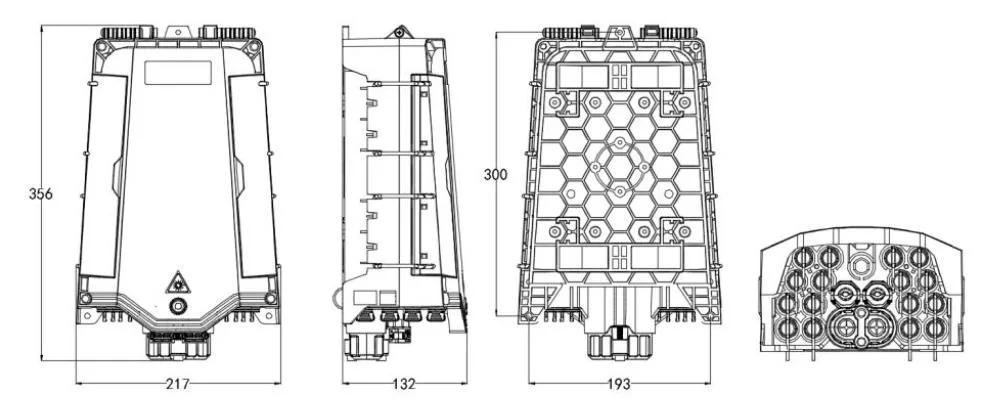

3.1 Μηχανικές προδιαγραφές

4. Διαμόρφωση

4.1 Κύριες οπτικές παράμετροι

Οι οπτικές παράμετροι που εμφανίζονται στον παραπάνω πίνακα είναι προεπιλεγμένες τιμές και μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις.

5. Εικόνα προϊόντος

5.1 Τρόποι καλωδίων προϊόντων:

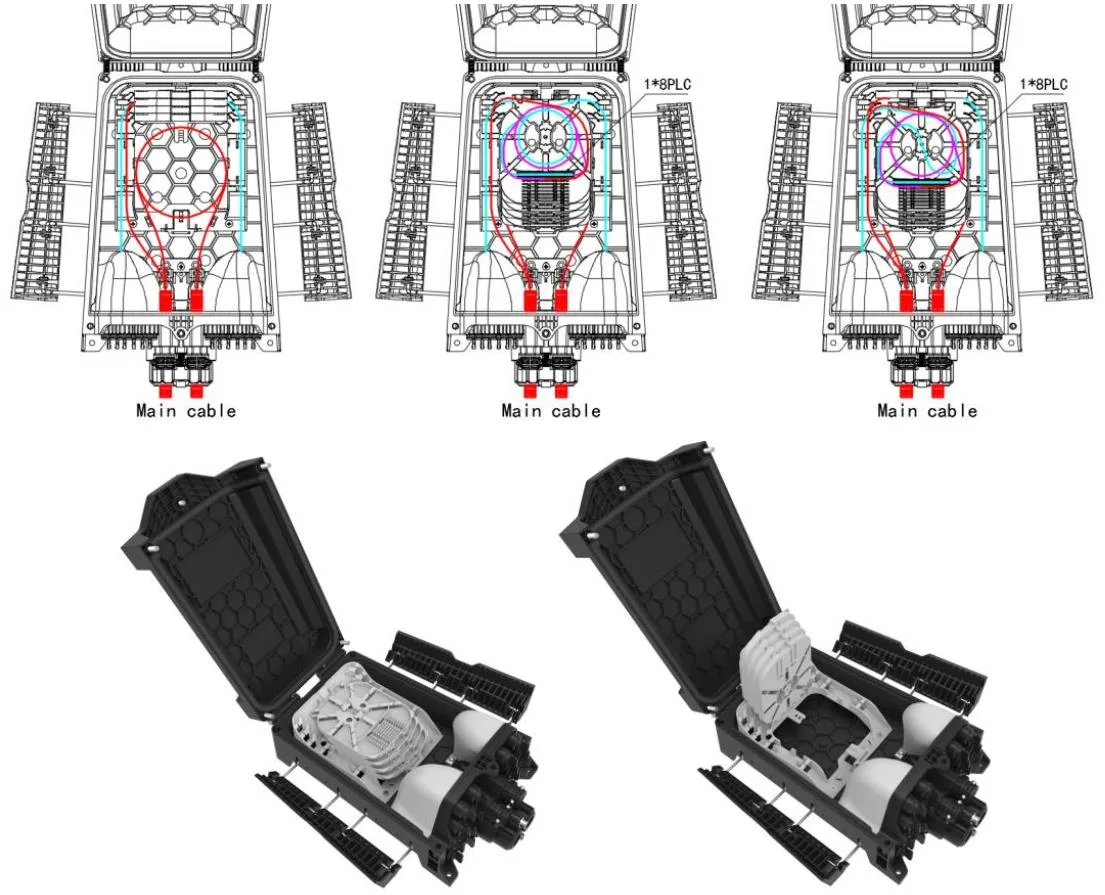

Διάγραμμα δρομολόγησης GFS-016-007C

5.2 δίσκος ματίσματος

Είδος	Δίσκο ματίσματος α	Δίσκο ματίσματος Β	Δίσκο ματίσματος γ
Διαστάσεις (H*W*D, mm)	121 * 101 * 4	125*101*8	125*101*8
Καθαρό βάρος (kg)	0.017	0.026	0.026
Εικόνα
Χρώμα	Pantone 428c	Pantone 428c	Pantone 428c
Υλικό	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Χωρητικότητα ματίσματος ενός δίσκου (πυρήνες)	12  (1 στρώμα θερμικού συρρικνούμενου προστατευτικού μανικιού)	16  (2 στρώματα θερμότητας που συρρικνώνονται προστατευτικό μανίκι)	2 (2 στρώματα θερμότητας που συρρικνώνονται προστατευτικό μανίκι)
Διαχωριστή της atray (Υπολογιστές)	/	1  (PLC 1x2, 1x4, 1x8, 0,9mm ίνες, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9mm ίνες, 60x7x4mm), 1 (PLC 1x16, 0,9mm ίνες, 60x12x4mm), 1  (1*2 FBT, 0,9mm ίνες, Ø3*60mm)
Μέγιστο (υπολογιστές)	8	4	4
Προεπιλογή (υπολογιστές)	/	4	/

Σημείωμα:

1. Οι παραπάνω δίσκοι μπορούν να αναμειχθούν σύμφωνα με τις απαιτήσεις.

2. Κανόνες διαμόρφωσης: 2α = 1Β = 1C Οι τύποι δίσκων ινών αυξάνονται συνεχώς

5.3 Αξεσουάρ

Οχι.	Όνομα μέρους	Εικόνα αναφοράς	Μονάδα	Ποσότητα	Παρατήρηση
1	Χρήστες	/	υπολογιστές	1	ΣΕ
2	Αναφορά δοκιμής διαχωριστή	/	υπολογιστές	1	ΣΕ

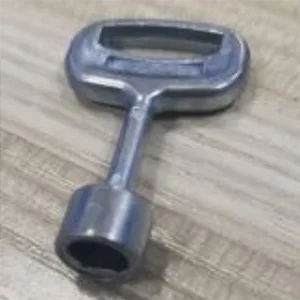

3	Κλειδί		υπολογιστές	1	Τύπος "D"

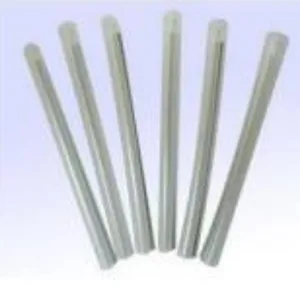

4	Θερμοκρασία προστασίας		υπολογιστές	16	L = 45mm, προαιρετικό ως αίτημα του πελάτη

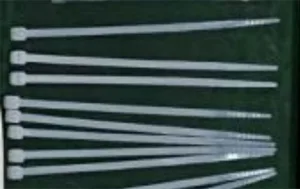

5	Νάιλον καλώδιο γραβάτα		υπολογιστές	10	3x100mm

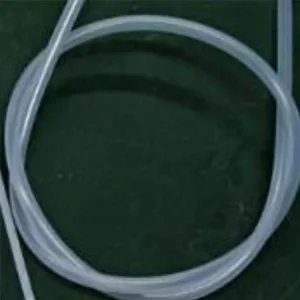

6	Σωλήνας προστασίας από ίνες		υπολογιστές	1	OD5mm x 50cm

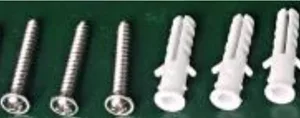

7	Κιτ τοποθετημένο τοίχο		σειρά	1	Προαιρετικό ως αίτημα του πελάτη. (Διευρυμένη πλαστική βύσμα φ8x40mm, βίδες αυτο-κατάρρευσης Phillips M5x40mm.)

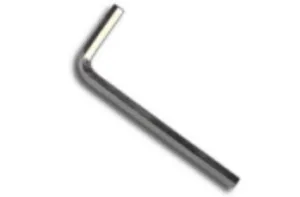

8	M6 Allen Key		υπολογιστές	1	Μ6

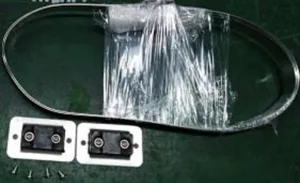

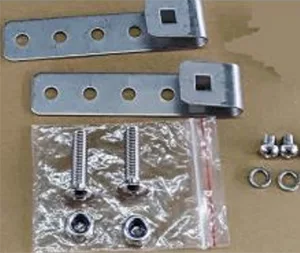

9	Κιτ τοποθετημένο σε πόλο		σειρά	1	Προαιρετικό ως αίτημα του πελάτη
10	Κιτ τοποθετημένο σε κεραία		σειρά	1	Προαιρετικό ως αίτημα του πελάτη

6. Περιβαλλοντικά χαρακτηριστικά

Αυτό το προϊόν συμμορφώνεται με την οδηγία προστασίας του περιβάλλοντος ROHS και το περιεχόμενο του μολύβδου, του καδμίου, του υδραργύρου, του εξαγάλου χρωμίου, του πολυβρωμινού διφαινύλης (PBB) (PBB) και του πολυβρμεθυρού με διφαινυλαιθέρα (PBDE) δεν υπερβαίνει το όριο.

7. Εγκατάσταση

7.1. Εγκατάσταση τοποθετημένη τοίχο

Τρυπήστε 3 τρύπες στον τοίχο σύμφωνα με τη διάσταση στον Πίνακα 3.1, τοποθετήστε το plugφ7.5*40, τοποθετήστε το κουτί για να ταιριάζει με τις τρύπες και χρησιμοποιήστε βίδες για να στερεώσετε.

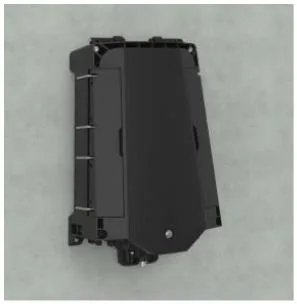

Εγκατάσταση τοποθετημένη τοίχο

7.2. Εγκατάσταση τοποθετημένη με πόλο

Περάστε το δακτύλιο του στεφάνου μέσω της υποδοχής της πίσω πλάκας και διορθώστε το στον τηλεπικοινωνιακό πόλο

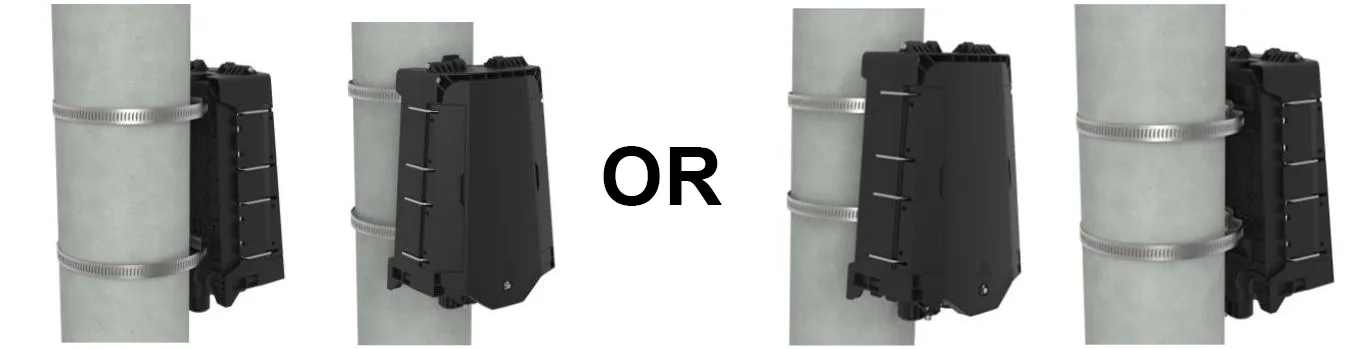

Εγκατάσταση τοποθετημένη με πόλο

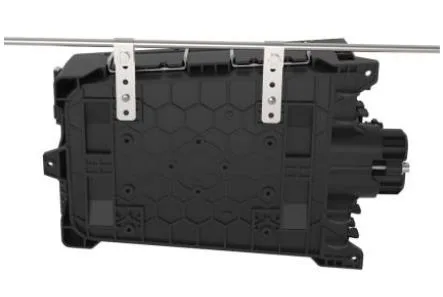

7.3 Εγκατάσταση τοποθετημένη τοίχο (με δίσκο αποθήκευσης καλωδίων πτώσης)

Συνδέστε τα δύο εγκατεστημένα στο σασί του εναέριου κεφαλαίου που κρέμονται στο σύρμα και στη συνέχεια βιδώνεται, αποτρέψτε την υπόθεση να πέσει.

Η εναέρια δομή

8. Λειτουργία σύνδεσης

8.1 Προ -συνδεδεμένος προσαρμογέας - A (e)

⚫ Περιστρέψτε το τμήμα βέλους του συνδετήρα ινών αριστερόστροφα και βγάλτε το καπάκι σκόνης.

⚫ Το τμήμα βέλους του συνδετήρα ινών είναι πάνω, εισάγετε τον σύνδεσμο ινών στην υποδοχή και στη συνέχεια περιστρέψτε το βέλος μέρος δεξιόστροφα.

8.2 Προ -συνδεδεμένος προσαρμογέας - B (XL）

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα δεξιόστροφα

8.3 Προ -συνδεδεμένος προσαρμογέας - γ

⚫ Σπρώξτε τον συρόμενο δακτύλιο στο προ -παραμορφωμένο βύσμα οπτικής ίνας προς την κατεύθυνση του βέλους για να αφαιρέσετε το καπάκι σκόνης. Πατήστε το κουμπί για να αφαιρέσετε το καπάκι σκόνης στον προσαρμογέα προς την κατεύθυνση του βέλους.

⚫ Ευθυγραμμίστε το σώμα του προσομοιωμένου βύσματος με την πόρπη του προσαρμογέα μέχρι να στερεωθεί. Συνδέστε τα δύο καλύμματα σκόνης με τον ίδιο τρόπο.

⚫ Το εγκατεστημένο προκατασκευασμένο βύσμα ωθεί τον συρόμενο δακτύλιο για να απελευθερώσει την πόρπη και στη συνέχεια τραβήξτε το κύριο σώμα προς τα πίσω για να το διαχωρίσετε.

8.4 Προ -συνδεδεμένος προσαρμογέας - Δ

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους.

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα D και τον προ -συνδεδεμένο προσαρμογέα D προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

8.5 Προ -συνδεδεμένος προσαρμογέας - Ε (α)

⚫ Γυρίστε το προ -συνδεδεμένο βύσμα κατά της δεξιόστροφα και ανοίξτε το προ -συνδεδεμένο κάλυμμα βύσματος και σκόνης προς την κατεύθυνση του βέλους

⚫ Συνδέστε το προ -συνδεδεμένο βύσμα E και τον προ -συνδεδεμένο προσαρμογέα Ε προς την κατεύθυνση του βέλους και περιστρέψτε το βύσμα δεξιόστροφα για να το διορθώσετε.

8.6 Προ -συνδεδεμένος προσαρμογέας -f

⚫ Εισαγάγετε το βύσμα του συνδετήρα οπτικών ινών SC μέσω των χαλαρών εξαρτημάτων με τη σειρά τους και στη συνέχεια συνδέστε το στον προσαρμογέα.

⚫ Εγκαταστήστε το XL προ -συνδεδεμένο θήκη προσαρμογέα σε προσαρμογέα με πλαστικό κλειδί.

⚫ Τοποθετήστε το βύσμα του ελατηρίου Snap στο θήκη.

⚫ Ο σφιγκτήρας καλωδίου πρέπει να εγκατασταθεί και η γραμμή πρέπει να είναι κοντά στο βύσμα.

⚫ Βιδώστε το καπάκι καθίσματος δερμάτινου καλωδίου στο θήκη δεξιόστροφα.

8.7 Προ -συνδεδεμένος προσαρμογέας - g

9. Πακέτο

1pc σε μια τσάντα φυσαλίδων, 480*400mm;

1pc σε ένα μικρό κουτί, 365*225*145mm, το μικτό βάρος είναι 2,1kg.

8pcs σε ένα μεγάλο κυματοειδές χαρτοκιβώτιο, 470*385*615 mm, το μικτό βάρος είναι 18 κιλά.
