Εικόνα 8 Καλώδιο οπτικών ινών

Επισκόπηση πυρήνα

Το καλώδιο οπτικών ινών Orientalfiber Figure 8 είναι ένα αυτοφερόμενο προϊόν οπτικής επικοινωνίας που αναπτύχθηκε και παράγεται ανεξάρτητα από την Jiangsu Xuben Photoelectric Technology Co., Ltd. Αυτό το προϊόν έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις εναέριας τοποθέτησης μεγάλων αποστάσεων, υψηλής σταθερότητας της επικοινωνίας, της ισχύος, της σιδηροδρομικής μεταφοράς και άλλων βιομηχανιών, ενσωματώνοντας άριστες μηχανικές και κατασκευαστικές ιδιότητες. μαζικές προμήθειες και εφαρμογές μηχανικής.

Βασική Δομή Προϊόντος

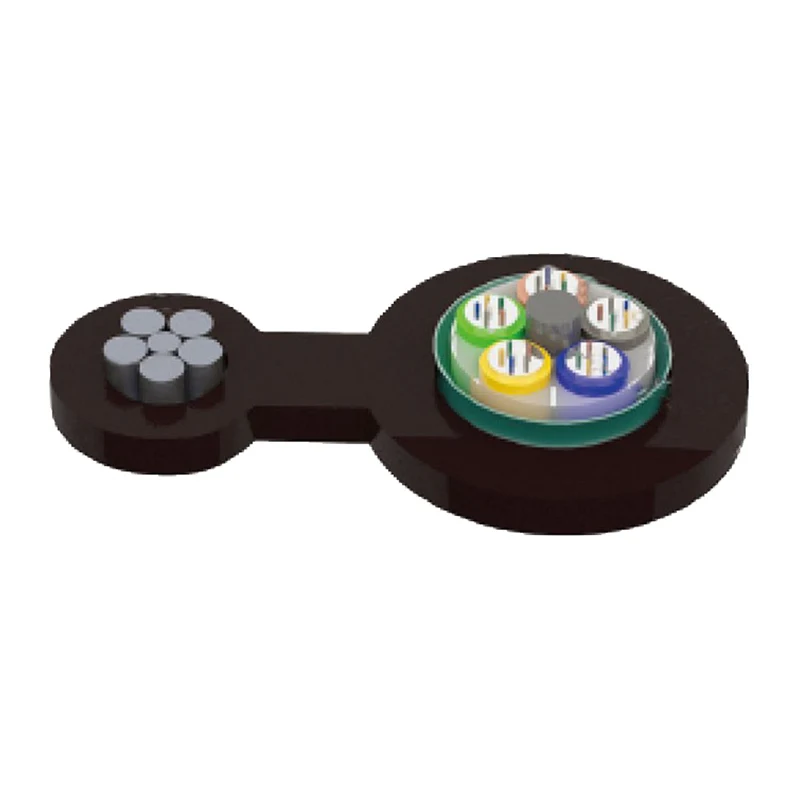

Το καλώδιο οπτικών ινών Orientalfiber Figure 8 υιοθετεί έναν τυποποιημένο και πρακτικό δομικό σχεδιασμό: η οπτική ίνα 250μm τοποθετείται σε χαλαρό σωλήνα κατασκευασμένο με υλικό υψηλού συντελεστή και ο χαλαρός σωλήνας γεμίζεται πλήρως με εξειδικευμένο αδιάβροχο μείγμα. Ένα μεταλλικό στέλεχος κεντρικής αντοχής τοποθετείται στον πυρήνα του καλωδίου, με τον χαλαρό σωλήνα και το σχοινί πλήρωσης να δένονται γύρω του για να σχηματίσουν έναν συμπαγή κυκλικό πυρήνα καλωδίου. Ο πυρήνας του καλωδίου καλύπτεται διαμήκως με ένα στρώμα ταινίας αλουμινίου με πλαστική επίστρωση (APL) και συνδυάζεται ενσωματωμένα με χαλύβδινα σύρματα για να σχηματίσει μια θήκη πολυαιθυλενίου σε σχήμα 8, που είναι το βασικό δομικό πλεονέκτημα του καλωδίου οπτικών ινών Figure 8.

Βασικά πλεονεκτήματα προϊόντων για πελάτες προμηθειών

Υψηλή εφελκυστική αντοχή και ευκολία κατασκευής

Το συρμάτινο σύρμα από χάλυβα που έχει διαμορφωθεί στο καλώδιο οπτικών ινών του σχήματος 8 παρέχει εξαιρετικά υψηλή αντίσταση εφελκυσμού, υποστηρίζοντας άμεση αυτοφερόμενη επίστρωση. Αυτός ο σχεδιασμός εξαλείφει την ανάγκη για πρόσθετα βοηθητικά φέροντα εξαρτήματα στις κατασκευές μηχανικής, μειώνοντας αποτελεσματικά το κόστος εργασίας και υλικών εγκατάστασης επί τόπου και συντομεύοντας τη συνολική περίοδο κατασκευής για έργα προμηθειών μεγάλης κλίμακας.

Σταθερή προσαρμοστικότητα μηχανικής & θερμοκρασίας

Το καλώδιο οπτικών ινών Figure 8 έχει εξαιρετική μηχανική απόδοση και ευρεία ανοχή θερμοκρασίας, προσαρμόζοντας σε πολύπλοκα εξωτερικά περιβάλλοντα τοποθέτησης όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία και άνεμος. Διατηρεί σταθερή απόδοση μετάδοσης σε μακροχρόνια λειτουργία σε εξωτερικούς χώρους, μειώνοντας το ποσοστό αστοχίας και αργότερα το κόστος συντήρησης των γραμμών επικοινωνίας, κάτι που είναι κρίσιμο για τη μακροπρόθεσμη λειτουργία του έργου.

Ανώτερη αδιάβροχη και αντοχή στην υγρασία

Πολλαπλές αδιάβροχες τεχνολογίες εφαρμόζονται στο καλώδιο οπτικών ινών Figure 8 για να διασφαλιστεί μακροπρόθεσμη αξιοπιστία: το κεντρικό στέλεχος αντοχής υιοθετεί υλικό από χαλύβδινο σύρμα, ο χαλαρός σωλήνας γεμίζεται με ειδική αδιάβροχη ένωση, ο πυρήνας του καλωδίου είναι 100% πλήρως γεμάτος και προστίθεται το φράγμα υγρασίας APL. Η πολυστρωματική αδιάβροχη δομή εμποδίζει αποτελεσματικά την εισχώρηση νερού και υγρασίας, προστατεύοντας την εσωτερική οπτική ίνα και επεκτείνοντας τη διάρκεια ζωής του καλωδίου.

Υψηλής αντοχής προστατευτικά υλικά

Ο χαλαρός σωλήνας του καλωδίου οπτικών ινών Figure 8 χρησιμοποιεί υλικά υψηλής αντοχής ανθεκτικά στην υδρόλυση, τα οποία μπορούν να αντισταθούν στη χημική διάβρωση και τη φυσική ζημιά σε πολύπλοκα περιβάλλοντα. Η ειδική ένωση πλήρωσης σωλήνων παρέχει στοχευμένη προστασία για την οπτική ίνα, αποφεύγοντας την εξασθένηση του σήματος και τη ζημιά που προκαλείται από εξωτερική εξώθηση και κραδασμούς, εξασφαλίζοντας σταθερή μετάδοση δεδομένων.

Πρότυπα Συμμόρφωσης

Το καλώδιο οπτικών ινών Orientalfiber Εικόνα 8 (τύπου GYTC8A) συμμορφώνεται πλήρως με τα διεθνή και εγχώρια βιομηχανικά πρότυπα YD/T 1155 και IEC 60794-1. Όλα τα προϊόντα υποβάλλονται σε αυστηρή ποιοτική επιθεώρηση πριν φύγουν από το εργοστάσιο, πληρούν τις τυπικές απαιτήσεις των παγκόσμιων προμηθειών μηχανικής επικοινωνίας και προσαρμόζονται στα πρότυπα υποβολής προσφορών και εφαρμογής διαφορετικών χωρών και περιοχών.

Δομικά Στοιχεία

Η πλήρης δομή του καλωδίου οπτικών ινών Orientalfiber Figure 8 αποτελείται από 9 βασικά εξαρτήματα, το καθένα με σαφή λειτουργική τοποθέτηση για να διασφαλίσει τη συνολική απόδοση του προϊόντος:

1. Λανθάνοντα σύρματα
2. Θήκη PE
3. Ινα
4. Σύνθεση πλήρωσης σωλήνων
5. Χαλαρός σωλήνας
6. Σύνθεση πλήρωσης καλωδίων
7. Μέλος Κεντρικής Δύναμης
8. APL
9. Θήκη PE

Σενάρια εφαρμογής του σχήματος 8 Καλώδιο οπτικών ινών

Orientalfiber Εικόνα 8 Το καλώδιο οπτικών ινών χρησιμοποιείται ευρέως σε εγχώριους και ξένους τηλεπικοινωνιακούς φορείς, ραδιοφωνικές και τηλεοπτικές επικοινωνίες και συστήματα μετάδοσης πληροφοριών. Είναι επίσης κατάλληλο για μετάδοση δεδομένων τοπικού δικτύου, καθώς και για βιομηχανικές συνδέσεις front-end σε βιομηχανίες ηλεκτρικής ενέργειας, σιδηροδρομικών μεταφορών, αυτοκινητοδρόμων και άλλων υποδομών. Ο αυτοφερόμενος σχεδιασμός του προϊόντος το καθιστά το προτιμώμενο οπτικό καλώδιο για εξωτερική τοποθέτηση σε μεγάλες αποστάσεις και αγροτικές περιοχές.

Τεχνικές Παράμετροι

Θερμοκρασία αποθήκευσης/λειτουργίας: -40℃-+70℃

Οπτικά Χαρακτηριστικά

Σημείωμα:

ένα. Το επίθημα Xn υποδηλώνει τον τύπο ίνας

σι. Οι χρωματικές διατάξεις της ίνας και του σωλήνα καθορίζονται στον πίνακα αναγνώρισης χρώματος

ντο. Το καλώδιο δεν πρέπει να αποθηκεύεται σε εξωτερικό περιβάλλον για περισσότερο από 6 μήνες για να διατηρείται το καρούλι του καλωδίου σε καλή κατάσταση

Εφαρμογή: Αυτοφερόμενη Κεραία

FAQ

Ε1: Ποιο είναι το βασικό πλεονέκτημα του καλωδίου οπτικών ινών Orientalfiber Figure 8 για μαζικές προμήθειες; A1: Το καλώδιο οπτικών ινών Figure 8 διαθέτει αυτοφερόμενη δομή, μειώνοντας το κόστος κατασκευής. υιοθετεί αδιάβροχο σχέδιο πολλαπλών στρωμάτων με υψηλή σταθερότητα. το προϊόν πληροί διπλά πρότυπα και ο κατασκευαστής διαθέτει ένα πλήρες σύστημα παραγωγής, που εξασφαλίζει σταθερή προσφορά και σταθερή ποιότητα για προμήθειες μεγάλου όγκου.

Ε2: Είναι το καλώδιο οπτικών ινών Figure 8 κατάλληλο για μακροχρόνια χρήση σε εξωτερικούς χώρους; A2: Ναι. Το προϊόν έχει εξαιρετική μηχανική αντοχή και αντοχή στη θερμοκρασία, συνδυάζεται με αδιάβροχο και αδιάβροχο δομικό σχεδιασμό και μπορεί να λειτουργήσει σταθερά σε μακροπρόθεσμα περιβάλλοντα τοποθέτησης σε εξωτερικούς χώρους.

Ε3: Το καλώδιο οπτικών ινών Εικόνα 8 υποστηρίζει προσαρμοσμένες προμήθειες για έργα μηχανικής; A3: Ναι. Ως επαγγελματίας κατασκευαστής οπτικών καλωδίων, η Orientalfiber μπορεί να παρέχει στοχευμένες υπηρεσίες προσαρμογής δομικών και παραμέτρων για το καλώδιο οπτικών ινών Figure 8 σύμφωνα με τις πραγματικές ανάγκες των έργων προμηθειών μηχανικής.
