112 124 PLC Splitter

1x12/1 × 24 PLC SPLCTER ΧΑΛΥΜΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ Χάλυβα 60x12x4 και 80x20x4mm, με 900μm χαλαρό σωλήνα 1.0+0.1/-0m, SC/APC σύνδεσμος.Προδιαγραφές απόδοσης:ΠαραμέτρουςΣύμβολοΠροδιαγραφέςΜονάδαΑριθμός καναλιούCh1 × 121 × 24Λειτουργία μήκους κύματος1260 ~ 1650nmΔοκιμαστικό μήκος κύματος1310/......

Αποστολή Ερώτησης

περιγραφή προϊόντος

1x12/1 × 24 PLC SPLCTER ΧΑΛΥΜΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ Χάλυβα 60x12x4 και 80x20x4mm, με 900μm χαλαρό σωλήνα 1.0+0.1/-0m, SC/APC σύνδεσμος.

Προδιαγραφές απόδοσης:

Παραμέτρους	Σύμβολο	Προδιαγραφές		Μονάδα
Αριθμός καναλιού	Ch	1 × 12	1 × 24
Λειτουργία μήκους κύματος		1260 ~ 1650		nm
Δοκιμαστικό μήκος κύματος		1310/1550		nm
Φασματικός λόγος		8.333%	4,166%	%
Απώλεια εισαγωγής1	Il	≤12.5	≤16.0	ϋΒ
Ομοιομορφία	Uni	≤1,2	≤1,6	ϋΒ
Απολύσεις εξαρτώμενη από την πόλωση	PDL	≤0,35	≤0,40	ϋΒ
Απώλεια επιστροφής	Rl	≥55		ϋΒ
Κατευθυντικότητα2	Δοχείο	≥55		ϋΒ
Εισροή οπτικής ισχύος	P	100		MW
Τύπος ίνας		Ίνα ITU-T G657 A1
Τύπος χοιρίδας		Όλη η θύρα: Λευκό σωλήνα 900μm
Μήκος εισόδου		1.0 +0.1/-0		m
Μήκος εξόδου		1.0 +0.1/-0		m
Σύνδεσμος		Όλη η θύρα: SC/APC
Καλώδιο		1x12 PLC: Στο 、 1、2 ...… 11 、 12 1x24 PLC: Στο 、 1、2 ...… 23 、 24
Διάσταση συσκευασίας (L) × (W) × (H)	PKG	1x12 PLC: 60x12x4 1x24 PLC: 80x20x6		mm
Θερμοκρασία λειτουργίας	Κορυφή	-40 ~ +85		℃
Θερμοκρασία αποθήκευσης	TST	-40 ~ +85		℃

*Σημειώσεις: 1 Όλες οι τιμές απώλειας εισαγωγής περιλαμβάνουν την απώλεια του συνδετήρα.

Χάρτης σκίτσου:

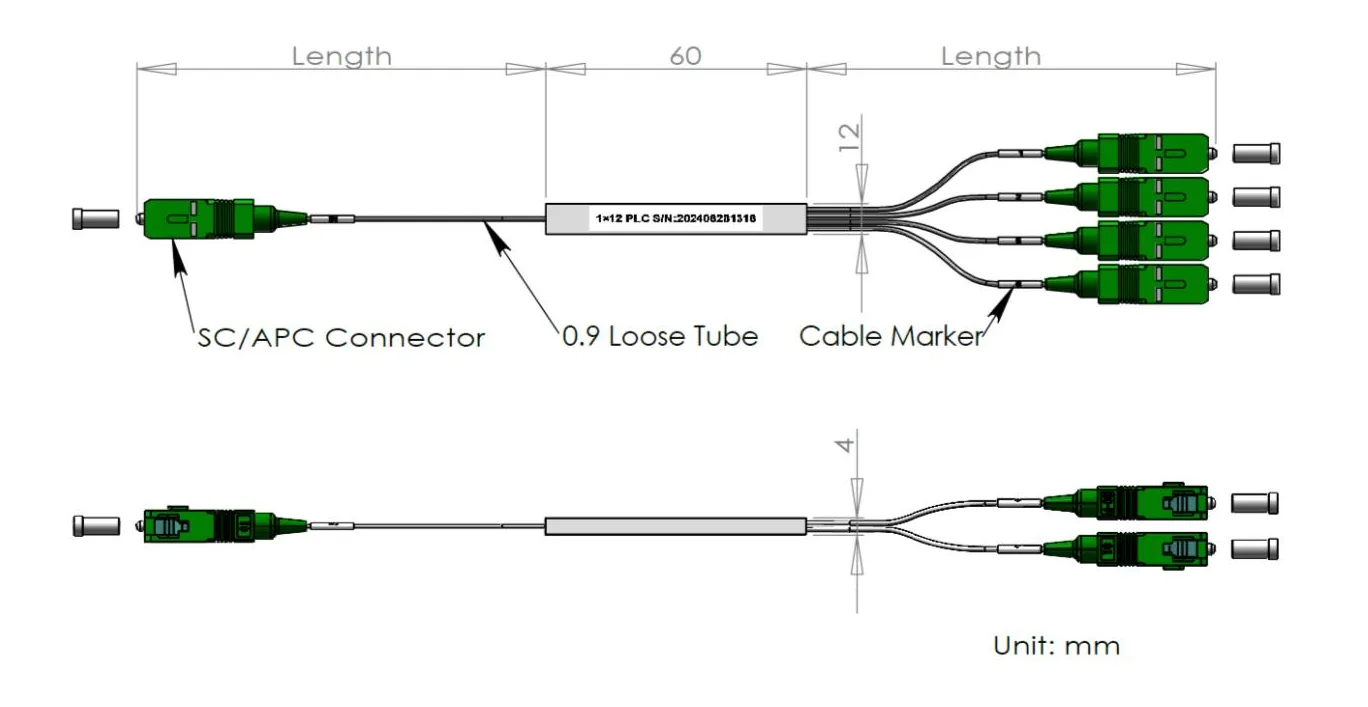

1x12 PLC Splitter

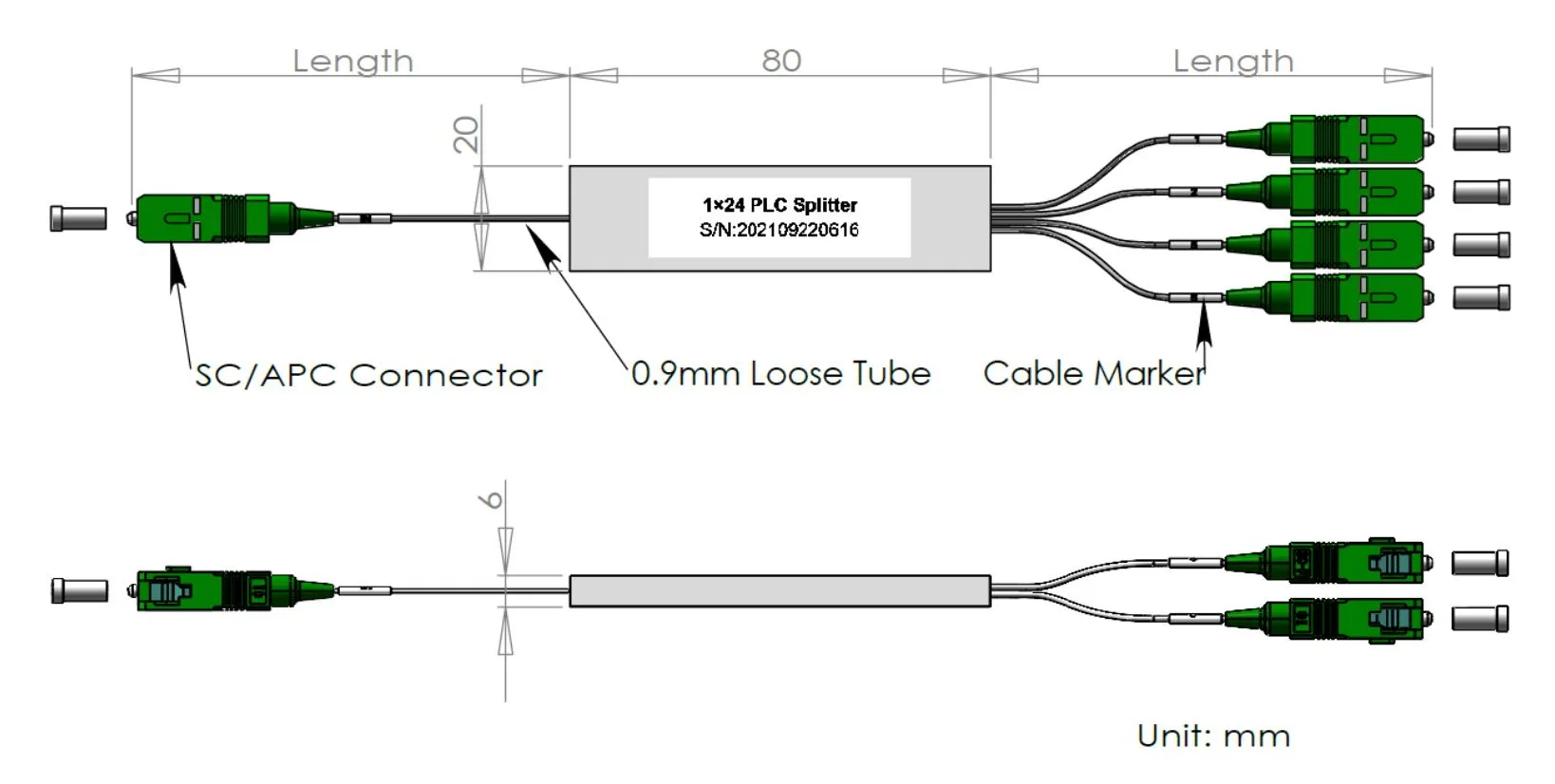

1x24 PLC Splitter

Αναφορά δοκιμής:

1. Αναφορά δοκιμής με ακριβείς τιμές που πρέπει να συμπεριληφθούν στη συσκευασία.

Παράδειγμα αναφοράς: 1x12 mini 0.9mm plc splitter φύλλο δεδομένων

Λειτουργικό μήκος κύματος (nm)	1260-1650	Επιθεωρημένη ημερομηνία	2024/11/30
P/N:	1x12-0.9-in 1.0m-out 1.0m-scapc	ΑΜΑΡΤΙΑ:	211113000001
Τύπος ίνας	G657A2	Μήκος ινών (Μ)	Σε ≥1,0m/out> 1,0m
Τύπος σύνδεσης	SCIAPC	Διάσταση πακέτου (mm)	60x12x4
Θερμοκρασία αποθήκευσης	-40 ~+85 ℃	Θερμοκρασία λειτουργίας	-40 ~+85 ℃

μολύβια	Το (db)		PDL (DB)		RL (DB)
Μήκος κύματος (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
Θύρα 1	12.43	12.38	0.14	0.07	Πέρασμα	Πέρασμα
Θύρα 2	12.24	12.35	0.16	0.06	Πέρασμα	Πέρασμα
Λιμάνι 3	12.22	12.20	0.12	0.07	Πέρασμα	Πέρασμα
Λιμάνι 4	12.30	12.24	0.04	0.04	Πέρασμα	Πέρασμα
Θύρα 5	12.24	12.25	0.11	0.05	Πέρασμα	Πέρασμα
Λιμάνι 6	12.35	12.29	0.11	0.01	Πέρασμα	Πέρασμα
Λιμάνι 7	12.42	12.44	0.21	0.11	Πέρασμα	Πέρασμα
Λιμάνι 8	12.23	12.18	0.11	0.01	Πέρασμα	Πέρασμα
Λιμάνι 9	12.27	12.19	0.21	0.10	Πέρασμα	Πέρασμα
Λιμάνι 10	12.38	12.17	0.02	0.04	Πέρασμα	Πέρασμα
Λιμάνι 11	12.29	12.21	0.11	0.06	Πέρασμα	Πέρασμα
Λιμάνι 12	12.42	12.27	0.08	0.07	Πέρασμα	Πέρασμα
Εισαγωγή	Ναρ				Ναρ
Μέγιστος	12.43	12.44	0.21	0.11	N/a
Min.	12.22	12.18	0.04	0.01	N/a
Μέσος	12.30	12.29	0.13	0.05	Ναρ
Ομοιομορφία (≤0.8dB)	0.21	0.27	Κατευθυντικότητα (DB)		> 55
