Προ-τερματισμένο στρογγυλό καλώδιο πτώσης οπτικών ινών

• Κατηγορία προϊόντος: Λύσεις συνδεσιμότητας Fiber to the Home (FTTH).
• Βασική Λειτουργία: Καλώδιο ταχείας ανάπτυξης plug-and-play με ενισχυμένο τερματισμό SC/APC.
• Συμμόρφωση: Πληροί τα πρότυπα IEC 61754-4 για την απόδοση οπτικής διεπαφής.

Το Orientalfiber παρέχει το προκαταρκτικό στρογγυλό καλώδιο πτώσης οπτικών ινών ως λύση υψηλής απόδοσης για οικιακές και εμπορικές αναπτύξεις ινών. Σχεδιασμένο από την Jiangsu Xuben Photoelectric Technology Co., Ltd, αυτό το καλώδιο ενσωματώνει στιβαρή μηχανική προστασία με συνδετήρες σχεδιασμένους με ακρίβεια για να διασφαλίζει σταθερή μετάδοση σήματος σε διαφορετικές περιβαλλοντικές συνθήκες.

Ορισμός προϊόντος & Λειτουργικό Πεδίο

Το Pre-Terminated Round Optic Fiber Drop Cable είναι ένα εξειδικευμένο οπτικό συγκρότημα που αποτελείται από ένα στρογγυλό καλώδιο υψηλής αντοχής 5 mm που τερματίζεται εργοστασιακά με έναν ενισχυμένο σύνδεσμο SC/APC. Σε αντίθεση με τα τυπικά καλώδια τερματισμού πεδίου, αυτή η λύση με προ-σύνδεση εξαλείφει την ανάγκη επιτόπιας σύνδεσης στο άκρο του συνδρομητή, χρησιμοποιώντας υψηλής ποιότητας δακτύλιο ζιρκονίου για τη διατήρηση χαμηλής απώλειας εισαγωγής και υψηλής απώλειας επιστροφής σε όλη τη διάρκεια ζωής του δικτύου.

Βασικά Πλεονεκτήματα & Τεχνική Αριστεία

1. Μηχανική Ακριβείας

Το προκαταρκτικό στρογγυλό καλώδιο πτώσης οπτικών ινών διαθέτει ενισχυμένο σύνδεσμο SC/APC στην Πλευρά Α, εξασφαλίζοντας μια σφραγισμένη, ανθεκτική στις καιρικές συνθήκες σύνδεση. Η χρήση φερουλών ζιρκονίου εγγυάται σταθερή ευθυγράμμιση, μειώνοντας τον κίνδυνο υποβάθμισης του σήματος λόγω διακυμάνσεων της θερμοκρασίας ή μηχανικών κραδασμών.

2. Ενισχυμένη αντοχή

Κατασκευασμένο για μακροζωία, η κατασκευή του καλωδίου περιλαμβάνει:

Εξωτερικό μπουφάν HDPE/LSZH: Παρέχει αντοχή στην υπεριώδη ακτινοβολία και το περιβαλλοντικό στρες.

Συστατικά που εμποδίζουν το νερό: Τα ενσωματωμένα νήματα από υαλοβάμβακα και αραμίδιο εμποδίζουν την είσοδο υγρασίας.

Fiber G657A1/A2: Προσφέρει ανώτερη απόδοση χωρίς ευαισθησία στην κάμψη, κρίσιμης σημασίας για αυστηρή δρομολόγηση σε αστικά περιβάλλοντα FTTH.

3. Βελτιστοποιημένη απόδοση ανάπτυξης

Χρησιμοποιώντας το προκαταρκτικό στρογγυλό καλώδιο πτώσης οπτικών ινών, οι τηλεπικοινωνιακοί φορείς μπορούν να μειώσουν σημαντικά τον χρόνο εγκατάστασης. Το "ανοιχτό άκρο" στην πλευρά Β επιτρέπει την εύκολη έλξη μέσω των αγωγών πριν από τον τελικό τερματισμό στο σημείο διανομής.

Πεδία Εφαρμογής

Η ευελιξία του προ-τερματισμένου στρογγυλού καλωδίου πτώσης οπτικών ινών το καθιστά κατάλληλο για διάφορους τομείς υψηλής ζήτησης:

Τηλεπικοινωνίες: Συνδέσεις FTTH τελευταίου μιλίου για οικιακούς παρόχους υπηρεσιών Διαδικτύου.

Εκπομπή: Μετάδοση σήματος για ραδιοφωνικά και τηλεοπτικά δίκτυα.

Βιομηχανική υποδομή: Μπροστινές συνδέσεις για έξυπνα δίκτυα, σιδηροδρομικές μεταφορές και συστήματα παρακολούθησης αυτοκινητοδρόμων.

Τοπικά δίκτυα (LAN): Μετάδοση δεδομένων υψηλής ταχύτητας για συγκροτήματα πανεπιστημιούπολης ή γραφείων.

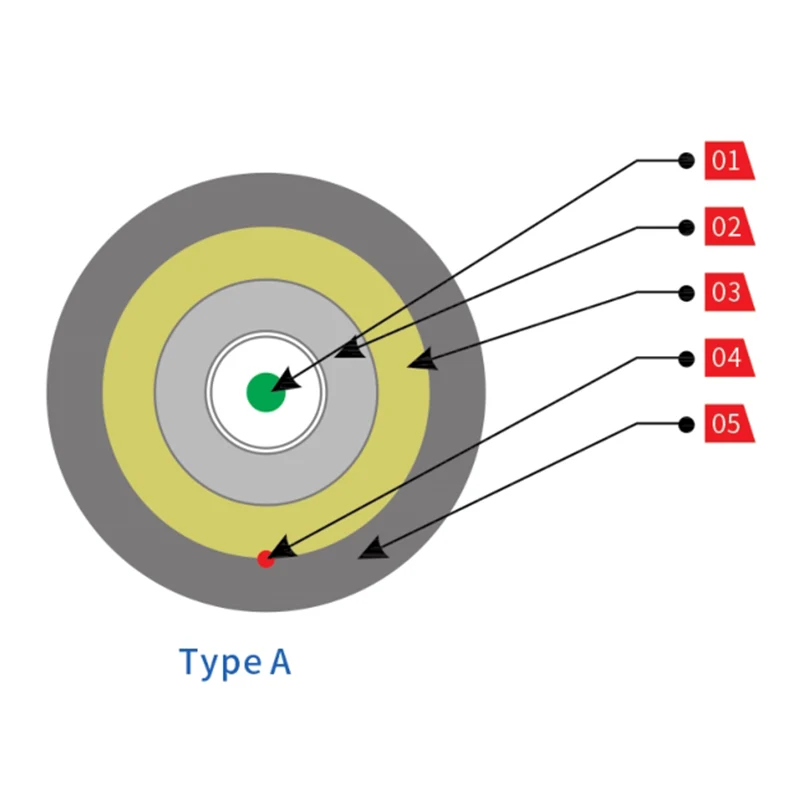

Σχέδιο Δομής

900μm buffer

Σωλήνας PBT

Ρυθμιστικά διαλύματα ινών από υαλοβάμβακα και νήματα αραμιδίου που εμποδίζουν το νερό

Σχοινί ανοίγματος αλεξίπτωτου

Μπουφάν LSZH

Τύπος Α

900μm buffer

Εσωτερική θήκη

Ρυθμιστικά διαλύματα ινών από υαλοβάμβακα και νήματα αραμιδίου που εμποδίζουν το νερό

Μέλος δύναμης

Σχοινί ανοίγματος αλεξίπτωτου

Εξωτερική θήκη

Μπλε χρωματική γραμμή

Τύπος Β

Στοιχεία σύνδεσης

Μοντέλο: Τύπος Ε

Χρώμα: Μαύρο

Υλικό: PC+ABS

Υποδοχή: SC/APC

Εφαρμοστέο καλώδιο: καλώδιο πτώσης 5 mm

Χαρακτηριστικά

Αρθρωτός σχεδιασμός, εύκολος στην επέκταση

Μπορεί να λειτουργήσει και να εγκατασταθεί έξω

Βαθμός προστασίας: IP68

RL: ≥55dB

Οπτικές προδιαγραφές

Συναρμολόγηση καλωδίων

Απώλεια εισαγωγής: Μέγ. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Μέγ. 0,3dB + 0,21dB/km * L(km) @ 1550nm

Σύμφωνα με το IEC 61300-3-4 Μέθοδος Β

Απώλεια επιστροφής: Ελάχ. 60 dB @ 1310 & 1550 nm

Σύμφωνα με το IEC 61300-3-6

Μηχανολογικές Προδιαγραφές
