Καλώδιο οπτικών ινών πολλαπλών χρήσεων

Το καλώδιο οπτικών ινών πολλαπλών χρήσεων Break-out της Orientalfiber είναι μια σχεδιασμένη λύση για εσωτερικά περιβάλλοντα υψηλής πυκνότητας και συστήματα διανομής κορμού. Κατασκευασμένο από την Jiangsu Xuben Photoelectric Technology Co., Ltd, αυτό το καλώδιο ενσωματώνει πολλαπλές μεμονωμένες υπομονάδες σε μια ενιαία στιβαρή δομή, επιτρέποντας τον άμεσο τερματισμό χωρίς την ανάγκη πρόσθετων patch panels ή υλικού μετάβασης. Ως κύρια επιλογή για τηλεπικοινωνιακούς φορείς και εγκαταστάτες κέντρων δεδομένων, το καλώδιο οπτικών ινών πολλαπλών χρήσεων Break-out εξισορροπεί τη μηχανική αντοχή με τις ευέλικτες δυνατότητες δρομολόγησης, εξασφαλίζοντας μακροπρόθεσμη σταθερότητα σήματος σε πολύπλοκες αρχιτεκτονικές δικτύου.

Στατική Μελέτη: Μηχανική για Άμεσο Τερματισμό

Η βασική αρχιτεκτονική του καλωδίου οπτικών ινών πολλαπλών χρήσεων Break-out έχει σχεδιαστεί για να απλοποιεί τη διαδικασία εγκατάστασης μεγιστοποιώντας παράλληλα την προστασία των ινών. Σε αντίθεση με τα τυπικά καλώδια διανομής, η σχεδίαση σπασίματος αντιμετωπίζει κάθε ίνα ως ανεξάρτητη οντότητα μέσα στο μεγαλύτερο καλώδιο.

Κατασκευή υπομονάδας: Κάθε μεμονωμένη ίνα προστατεύεται ως μονάδα στεγανής προστασίας Φ900μm που περιβάλλεται από ενισχυτικά στοιχεία αραμιδίου υψηλής αντοχής.

Κεντρικό μέλος αντοχής: Ένας μη μεταλλικός πυρήνας από πλαστικό ενισχυμένο με ίνες (FRP) χρησιμεύει ως κεντρική άγκυρα, παρέχοντας την απαραίτητη ακαμψία για την αποφυγή συστροφής κατά τη διάρκεια κάθετων ή οριζόντιων έλξεων.

Layer-Twisted Core: Οι υπομονάδες είναι στριμμένες με ακρίβεια γύρω από το FRP, μια δομή καλωδίου με στρώση που ενισχύει σημαντικά την ικανότητα του καλωδίου να αντέχει σε εφελκυστικά φορτία κατά την εγκατάσταση.

Επιλογές μπουφάν: Για να ανταποκρίνεται σε διάφορους οικοδομικούς κώδικες, το εξωτερικό περίβλημα διατίθεται σε υλικά πολυβινυλοχλωριδίου (PVC) ή μηδενικού καπνού αλογόνου (LSZH), διασφαλίζοντας τη συμμόρφωση με τις απαιτήσεις επιβραδυντικού φλόγας.

Χαρακτηριστικά

Η δομή του καλωδίου με στριμμένα στρώματα και ο μη μεταλλικός πυρήνας ενίσχυσης του κέντρου επιτρέπουν στο καλώδιο να αντέχει σε μεγαλύτερη τάση

Το εξωτερικό υλικό του καλωδίου οπτικών ινών πολλαπλών χρήσεων είναι ανθεκτικό στη διάβρωση, αδιάβροχο, ανθεκτικό στην υπεριώδη ακτινοβολία, επιβραδυντικό φλόγας και φιλικό προς το περιβάλλον.

Το νήμα αραμιδίου ως μέλος αντοχής κάνει το καλώδιο να έχει εξαιρετική αντοχή σε εφελκυσμό

Εφαρμογές

Διανομή καλωδίων οποιασδήποτε χρήσης σε εσωτερικούς χώρους

Καλώδιο διανομής κορμού

Πρότυπα

Πληροί τα πρότυπα των YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 κ.λπ. Εκτός από τα συνηθισμένα προϊόντα PVC, υπάρχουν επίσης προϊόντα που έχουν περάσει την πιστοποίηση UL OFNR. Τα προϊόντα LSZH χρησιμοποιούν διαφορετικά υλικά για να πληρούν τα IEC60332-1 ή IEC60332-3C.

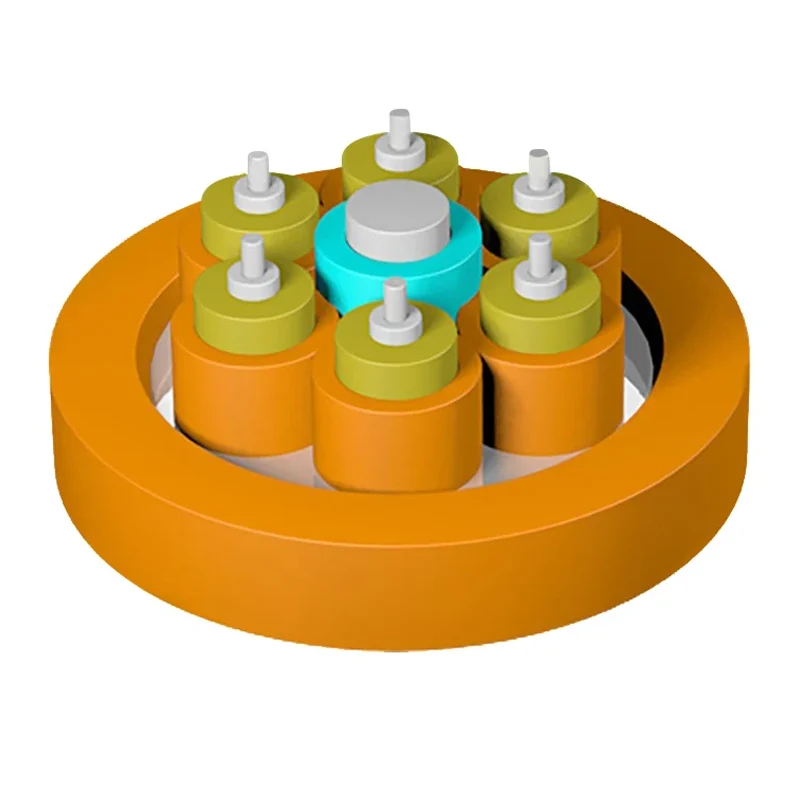

Σχέδιο Δομής

1.Tight Buffer Fiber

2.Νήματα Αραμίδης

3.FRP Strength Μέλος

4.Σακάκι υπομονάδας

5.Σακάκι

Τεχνικές Παράμετροι

Οπτικά Χαρακτηριστικά

Στρατηγικά πλεονεκτήματα: Αντιμετώπιση προκλήσεων προμήθειας και εγκατάστασης

Κατά την προμήθεια του καλωδίου οπτικών ινών πολλαπλών χρήσεων Break-out, οι υπεύθυνοι προμηθειών δίνουν συχνά προτεραιότητα στο συνολικό κόστος ιδιοκτησίας και την ευκολία εγκατάστασης. Το Orientalfiber εστιάζει σε τρεις βασικούς τομείς αξίας:

1. Σημαντική μείωση του κόστους εργασίας

Επειδή κάθε υπομονάδα του καλωδίου οπτικών ινών είναι ουσιαστικά το δικό της ανθεκτικό βραχυκυκλωτήρα, οι τεχνικοί μπορούν να απογυμνώσουν το εξωτερικό τζάκετ και να κατευθύνουν μεμονωμένες ίνες απευθείας στον εξοπλισμό. Αυτό εξαλείφει την ανάγκη για μάτισμα σε πλεξίδες, μειώνοντας τόσο τον χρόνο που αφιερώνεται στο χώρο όσο και τον κίνδυνο απώλειας σήματος που σχετίζεται με τη συναρμογή.

2. Αξιοπιστία σε κάθετες και οριζόντιες ραχοκοκαλιές

Το νήμα αραμιδίου ως στοιχείο αντοχής δίνει στο καλώδιο εξαιρετική αντοχή σε εφελκυσμό, καθιστώντας το κατάλληλο για εφαρμογές ανύψωσης σε πολυώροφα κέντρα γραφείων ή βιομηχανικές εγκαταστάσεις. Ο μη μεταλλικός πυρήνας ενίσχυσης του κέντρου διασφαλίζει ότι το καλώδιο παραμένει ελαφρύ και απρόσβλητο σε ηλεκτρομαγνητικές παρεμβολές, κάτι που είναι κρίσιμο για βιομηχανικές συνδέσεις στο μπροστινό μέρος σε δίκτυα ισχύος και σιδηροδρομική μεταφορά.

3. Συμμόρφωση με το περιβάλλον και την ασφάλεια

Το εξωτερικό υλικό του καλωδίου οπτικών ινών πολλαπλών χρήσεων Break-out έχει σχεδιαστεί για να είναι ανθεκτικό στη διάβρωση, αδιάβροχο και ανθεκτικό στην υπεριώδη ακτινοβολία. Προσφέροντας επιλογές LSZH με πιστοποίηση UL OFNR και συμβατές με IEC60332-1/3C, διασφαλίζουμε ότι η υποδομή σας πληροί τα πιο αυστηρά πρότυπα πυρασφάλειας για διανομή καλωδίων σε εσωτερικούς χώρους οποιασδήποτε χρήσης.

Κατασκευαστική Αριστεία και Διασφάλιση Ποιότητας

Η Jiangsu Xuben Photoelectric Technology Co., Ltd διατηρεί μια παραγωγική βάση 15.000 τετραγωνικών μέτρων με τέσσερα εξειδικευμένα εργοστάσια. Η δέσμευσή μας για εκλεπτυσμένη παραγωγή επικυρώνεται από:

Ετήσια παραγωγή: Δυνατότητα παραγωγής αξίας 20 εκατομμυρίων δολαρίων ΗΠΑ, που εξασφαλίζει σταθερούς χρόνους παράδοσης για μεγάλης κλίμακας μηχανολογικά έργα.

Πιστοποιημένα Πρότυπα: Ο όμιλός μας διαθέτει πιστοποιήσεις ISO9001 και ISO45001. Το καλώδιο οπτικών ινών πολλαπλών χρήσεων Break-out συμμορφώνεται ειδικά με τα πρότυπα YD/T 1258.4, ICEA-596, GR-409 και IEC 60793.

Επαληθευμένη απόδοση: Κάθε παρτίδα υποβάλλεται σε αυστηρές δοκιμές για αντοχή σε εφελκυσμό, αντίσταση σύνθλιψης και ομοιομορφία εξασθένησης πριν φύγει από το εργοστάσιο.

Βασικά σενάρια εφαρμογής

Η ευελιξία του καλωδίου οπτικών ινών πολλαπλών χρήσεων Break-out το καθιστά απαραίτητο για:

Διασυνδέσεις κέντρου δεδομένων: Καλωδίωση υψηλής πυκνότητας μεταξύ ραφιών διακομιστή και κύριων περιοχών διανομής.

Campus Backbone Distribution: Σύνδεση πολλαπλών ντουλαπιών επικοινωνίας σε μεγάλους ιστότοπους ιδρυμάτων.

Βιομηχανικά Δίκτυα: Παροχή ισχυρών συνδέσμων ινών σε αυτοκινητόδρομους και σταθμούς ηλεκτροπαραγωγής όπου η ανθεκτικότητα είναι αδιαπραγμάτευτη.

Διανομή σε εσωτερικούς χώρους: Οριζόντια καλωδίωση γενικής χρήσης όπου οι ίνες πρέπει να σπάσουν σε μεμονωμένες πρίζες τοίχου.

Συχνές Ερωτήσεις (FAQ)

Ποια είναι η κύρια διαφορά μεταξύ ενός καλωδίου Break-out και ενός καλωδίου διανομής;

Σε ένα καλώδιο διανομής, οι ίνες συσσωρεύονται κάτω από ένα μόνο χιτώνιο. Στο καλώδιο οπτικών ινών πολλαπλών χρήσεων Break-out, κάθε ίνα έχει το δικό της ξεχωριστό τζάκετ και στοιχεία αντοχής αραμιδίου. Αυτό επιτρέπει στις ίνες να χειρίζονται σαν κορδόνια έμπλαστρου μόλις αφαιρεθεί το κύριο εξωτερικό περίβλημα, παρέχοντας ανώτερη μηχανική προστασία στο σημείο τερματισμού.

Το Orientalfiber παρέχει προσαρμοσμένα χρώματα σακακιού ή πλήθος ινών;

Ναί. Ως μέρος του ομίλου Jiangsu Xuben Photoelectric Technology Co., Ltd, το εργοστάσιο καλωδίων οπτικών ινών εσωτερικών χώρων μπορεί να προσαρμόσει το καλώδιο οπτικών ινών πολλαπλών χρήσεων Break-out ώστε να ανταποκρίνεται σε συγκεκριμένες απαιτήσεις έργου, συμπεριλαμβανομένων των αριθμών ινών (συνήθως 2 έως 48 πυρήνων) και ειδικών χαρακτηρισμών επιβραδυντικού φλόγας.

Είναι αυτό το καλώδιο κατάλληλο για χρήση σε δίσκους καλωδίων με υψηλή υγρασία;

Ενώ έχει σχεδιαστεί κυρίως για εσωτερική χρήση, το εξωτερικό υλικό του καλωδίου οπτικών ινών πολλαπλών χρήσεων Break-out είναι ανθεκτικό στην υγρασία και στη διάβρωση, καθιστώντας το κατάλληλο για χρήση σε τυπικά υπόγεια κτιρίων ή βιομηχανικές σήραγγες ελεγχόμενες από το κλίμα
