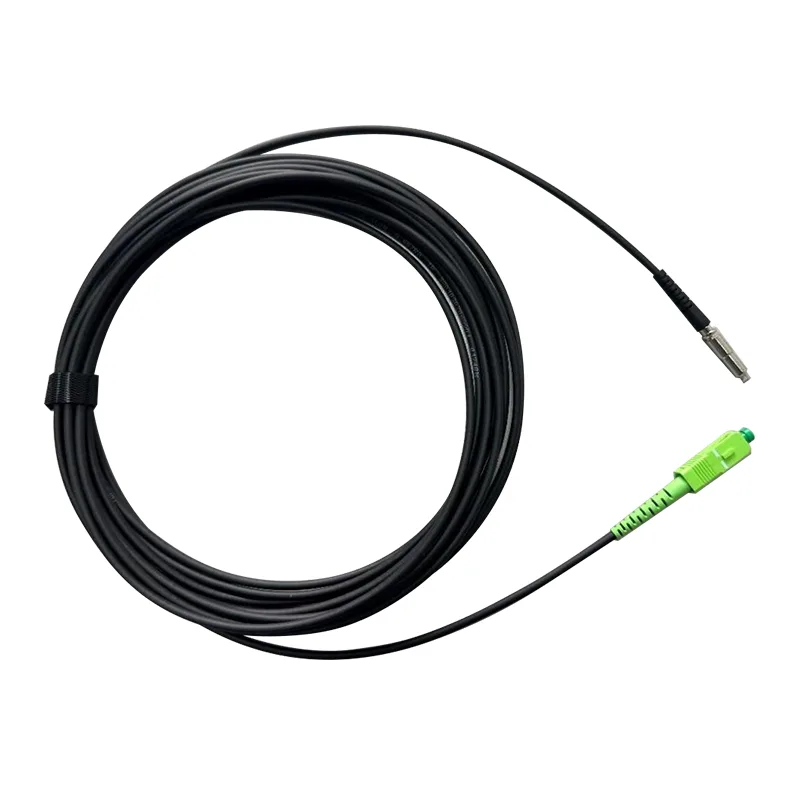

Mini SC/APC Patch Cord

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το Mini SC/APC Patch Cord είναι ένα καλώδιο σύνδεσης οπτικών ινών με συμπαγή βύσμα SC/APC. Είναι σχεδιασμένο να παρέχει χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής, διασφαλίζοντας την ακεραιότητα του σήματος σε ένα ευρύ φάσμα οπτικών δικτύων. Το προϊόν μας κατασκευάζεται υπό αυστηρό ποιοτικό έλεγχο για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων συστημάτων FTTX/FTTH και των παθητικών οπτικών δικτύων (PON).

Βασικές Εφαρμογές

Συστήματα FTTX / FTTH

Δίκτυα Ethernet

Σύνδεσμοι CATV

Κατανομή Οπτικού Σήματος

Παθητικά Οπτικά Δίκτυα (PON)

Τεχνικά Χαρακτηριστικά

Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής

Υψηλή επαναληψιμότητα και ανταλλαξιμότητα

100% ελεγμένο για εισαγωγή, απώλεια επιστροφής, τελική όψη και παρεμβολές

Ισχυρή μηχανική αντοχή

Συμμορφώνεται με τα πρότυπα Telcordia GR-326-Core

Γρήγορη και εύκολη εγκατάσταση για καλωδίωση μέσω τοίχου

Διατηρεί σταθερή απόδοση σε περιβάλλοντα πυκνής καλωδίωσης

Τεχνική Προδιαγραφή:

Κατασκευές	Μονάδα	Περιγραφές
Καταμέτρηση ινών		Simplex
Μήκος κύματος	nm	1310/1550
Απώλεια εισαγωγής	dB	≤0,30
Απώλεια επιστροφής	dB	≥60 (APC)
Μπουφάν καλωδίου Χρώμα		Μαύρο, ή Προσαρμόσιμο
Εξωτερική διάμετρος καλωδίου	mm	φ3,0±0,1
Λειτουργία ινών		Single mode: G657 B3
Υλικό σακακιού καλωδίου		TPU, UVesisn.
Βάρος καλωδίου	kg/km	8,5 (περίπου)
Εκτύπωση περιεχομένων		Προσαρμόσιμο
Μήκος	m	80 ή Προσαρμόσιμο (Ανοχή: ±0,5m)
Τύπος σύνδεσης		Εισαγωγή:	Μίνι υποδοχή SC/APC
		Παραγωγή:	Υποδοχή SC/APC
Θερμοκρασία λειτουργίας	℃	-20°C ~ +60℃
Θερμοκρασία αποθήκευσης	℃	-40℃ ~ +85℃

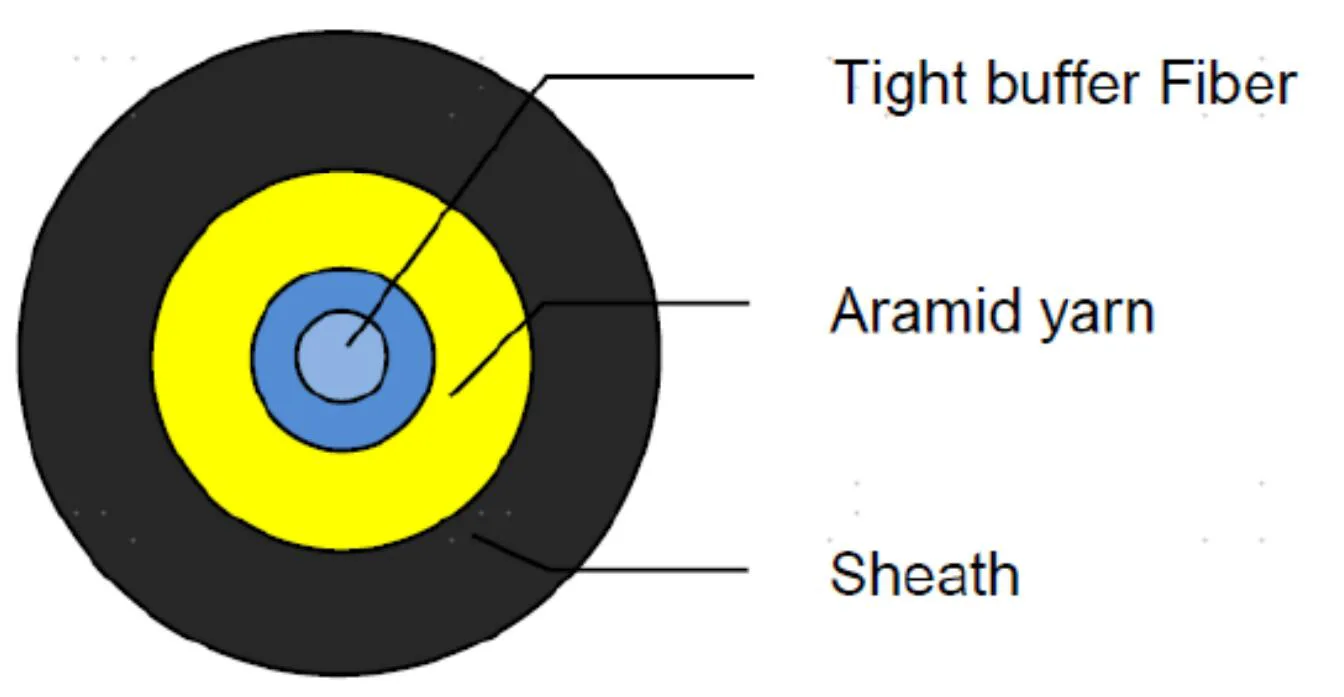

Δομή καλωδίου:

Mini SC/APC Patch Cord

Είδη		Περιγραφές
Οπτική ίνα	Τύπος ινών	ITU-T G.657B3 single mode
	Διάμετρος πυρήνα (μm)	8-11μm
	Διάμετρος επένδυσης (μm)	125,0±0,7μm
	Διάμετρος επίστρωσης (μm)	245±10μm (Πριν από το χρώμα) 250±15μm (έγχρωμο)
	Διάμετρος πεδίου λειτουργίας	8,6~8,8±0,4μm @1310nm 9,6~9,8±0,5μm @1550nm
	Λειτουργικά μήκη κύματος	1260~1625nm
	Χρώμα	Μπλε
	Εξασθένηση καλωδίου	≤0,35dB/km λ= 1310 nm ≤0,25dB/km λ = 1550 nm ≤0,26dB/km λ = 1625 nm
	Αριθμός φυτικών ινών	1
	Κατασκευαστής γυαλιού
Σφιχτή ρυθμιστική ίνα	Διάμετρος	0,90±0,05 χλστ
	Χρώμα	Μπλε
	Υλικό	LSZH
Εξωτερικό μπουφάν	Διάμετρος	3,0±0,1 χλστ
	Πάχος	0,8±0,1 χλστ
	Χρώμα	Μαύρος
	Υλικό	TPU, ανθεκτικό στην υπεριώδη ακτινοβολία.
Μέλος δύναμης	Υλικό	Αραμιδικό νήμα
Σπιθαμή	1	80μ
Βάρος εγκατάστασης	/	1%
Μέγιστη ταχύτητα ανέμου	/	50 χλμ/ώρα
Βάρος	/	8,4 κιλά/χλμ
Λειτουργία τάση έλξης	1	200Ν
Μέγιστη τάση έλξης	/	1000Ν
Εφαρμογή καλωδίου	/	Υπαίθριος, Εναέρια, εγκατάσταση αγωγών Αυτοστήριγμα

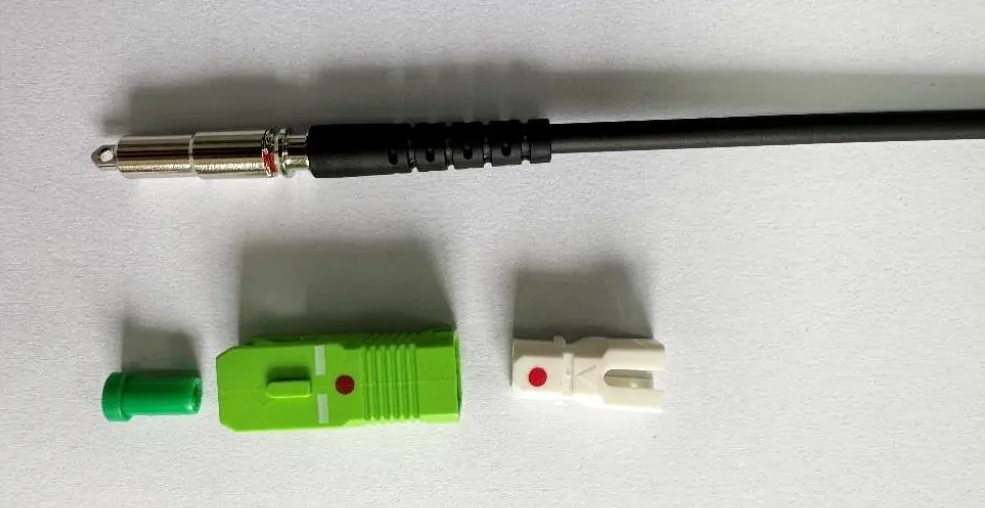

Διάγραμμα προϊόντος:

Mini SC/APC Patch Cord

Πακέτο:

Mini SC/APC Patch Cord

Τεχνικά Πλεονεκτήματα

Γυάλισμα ακριβείας

Οι υποδοχές Mini SC/APC μας υποβάλλονται σε ακριβή στίλβωση γωνίας για ελάχιστη ανάκλαση στο πίσω μέρος και ανώτερη οπτική απόδοση.

Ανθεκτικότητα και Αξιοπιστία

Το χιτώνιο καλωδίου έχει σχεδιαστεί για να αντέχει στην κάμψη, την καταπόνηση εφελκυσμού και την περιβαλλοντική φθορά, εξασφαλίζοντας μακροζωία σε απαιτητικές εγκαταστάσεις.

Εύκολη ενσωμάτωση

Το καλώδιο ενημερωμένης έκδοσης κώδικα υποστηρίζει γρήγορη ανάπτυξη και επαναδιαμόρφωση, ιδανικό για παρόχους υπηρεσιών, ενοποιητές δικτύου και ρυθμίσεις επιχειρήσεων.

Διασφάλιση Ποιότητας

Κάθε Orientalfiber Mini SC/APC Patch Cord ελέγχεται 100% για απώλεια εισαγωγής, απώλεια επιστροφής και τελική επιθεώρηση πριν φύγει από το εργοστάσιο, διασφαλίζοντας σταθερή απόδοση.

Οδηγός εγκατάστασης

Προσδιορίστε τις θύρες δικτύου και το απαιτούμενο μήκος καλωδίου.

Συνδέστε σταθερά τις υποδοχές SC/APC στις καθορισμένες συσκευές.

Αποφύγετε την υπερβολική κάμψη ή συστροφή για να διατηρήσετε τη βέλτιστη ποιότητα σήματος.

Χρησιμοποιήστε τη σωστή διαχείριση καλωδίων για να οργανώσετε πολλά καλώδια σε περιβάλλοντα υψηλής πυκνότητας.

FAQ

Ε: Μπορεί το Mini SC/APC Patch Cord να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Α: Ναι, χρησιμοποιώντας ένα LSZH ή ένα σακάκι με αξιολόγηση εξωτερικού χώρου, μπορεί να αντέξει τις τυπικές εξωτερικές συνθήκες.

Ε: Ποιοι τύποι ινών υποστηρίζονται;

Α: Το καλώδιο ενημερωμένης έκδοσης υποστηρίζει ίνες μονής λειτουργίας G.657 και G.652, που χρησιμοποιούνται συνήθως σε δίκτυα FTTX και PON.

Ε: Μπορούμε να προσαρμόσουμε το μήκος του καλωδίου;

Α: Ναι, είναι διαθέσιμα μήκη από 0,5 μέτρα έως 20 μέτρα. Επικοινωνήστε μαζί μας για συγκεκριμένες απαιτήσεις.
