Υβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube GDTS

Υβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube Το GDTS έχει σχεδιαστεί για ενσωματωμένη μετάδοση ισχύος και σήματος, συνδυάζοντας οπτικές ίνες με χάλκινους αγωγούς σε ένα μόνο καλώδιο. Κατασκευασμένο από την Orientalfiber, έναν προμηθευτή και κατασκευαστή με έδρα την Κίνα, αυτό το καλώδιο GDTS διαθέτει κεντρικό μεταλλικό στέλεχος αντοχής, χαλαρούς σωλήνες γεμάτους με προστατευτικές ενώσεις και θωράκιση ταινίας από κυματοειδές χάλυβα, όλα προστατευμένα από ανθεκτικό εξωτερικό περίβλημα PE. Είναι σχεδιασμένο για αξιόπιστη απόδοση σε σκληρά περιβάλλοντα και υποστηρίζει εγκαταστάσεις αεραγωγών και εναέριων σταθμών, απλοποιώντας την ανάπτυξη κατανεμημένων συστημάτων σταθμών βάσης και βιομηχανικών δικτύων, ενώ μειώνει το κόστος προμήθειας και κατασκευής.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το Orientalfiber παρέχει τοΥβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube GDTS, μια εξειδικευμένη λύση που έχει σχεδιαστεί για να ενσωματώνει τη μετάδοση δεδομένων υψηλής ταχύτητας και την αξιόπιστη παροχή ισχύος σε μια ενιαία δομική μονάδα. Αυτό το σύνθετο καλώδιο έχει σχεδιαστεί για να ανταποκρίνεται στις εξελισσόμενες απαιτήσεις της σύγχρονης τηλεπικοινωνιακής υποδομής, ιδιαίτερα όπου η απόδοση χώρου και η βελτιωμένη εγκατάσταση είναι ζωτικής σημασίας.

Επισκόπηση προϊόντος και σύνθεση υλικού

ΟΥβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube GDTSχρησιμοποιεί μια εξελιγμένη αρχιτεκτονική πολλαπλών επιπέδων. Στον πυρήνα του, ένα μεταλλικό μέλος ενίσχυσης παρέχει την απαραίτητη αντοχή εφελκυσμού. Γύρω από αυτό το κέντρο υπάρχουν χαλαροί σωλήνες κατασκευασμένοι από πλαστικό υψηλής αντοχής, που φιλοξενούν τις οπτικές ίνες και τις προστατευτικές ενώσεις πλήρωσης.

Δίπλα σε αυτούς τους σωλήνες ενσωματώνονται μονωμένα χάλκινα σύρματα, διαμορφωμένα για συγκεκριμένες ηλεκτρικές απαιτήσεις. Αυτό το συγκρότημα πυρήνα θωρακίζεται από μια θωράκιση ταινίας από κυματοειδές χάλυβα, η οποία προσφέρει στιβαρή προστασία από μηχανικές κρούσεις και ζημιές από τρωκτικά. Ολόκληρη η δομή είναι φινιρισμένη με εξωτερική θήκη από ανθεκτικό πολυαιθυλένιο (PE), εξασφαλίζοντας μακροχρόνια σταθερότητα σε δύσκολες περιβαλλοντικές συνθήκες.

Βασικά Τεχνικά Πλεονεκτήματα

Ενσωματωμένη ισχύς και σήμα:Συνδυάζοντας χάλκινους αγωγούς και οπτικές ίνες, τοΥβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube GDTSεξαλείφει την ανάγκη για ξεχωριστά καλώδια ρεύματος, απλοποιώντας την αρχιτεκτονική καλωδίωσης.
Μηχανική ανθεκτικότητα:Η θωράκιση ταινίας από κυματοειδές χάλυβα και το μεταλλικό μέλος αντοχής επιτρέπουν αξιόπιστη απόδοση σε περιβάλλοντα υψηλής τάσης, συμπεριλαμβανομένων εγκαταστάσεων αγωγών και εναέριων δαπέδων.
Περιβαλλοντική σταθερότητα:Ο χαλαρός σχεδιασμός του σωλήνα και οι ανθεκτικές στην υγρασία ενώσεις πλήρωσης προστατεύουν τις ίνες από τις διακυμάνσεις της θερμοκρασίας και την είσοδο νερού.
Λειτουργική αποτελεσματικότητα:Ο συγκεντρωτισμός της τροφοδοσίας για απομακρυσμένο εξοπλισμό μειώνει την ανάγκη για τοπικό συντονισμό της τοποθεσίας παροχής ενέργειας και απλοποιεί τα χρονοδιαγράμματα τακτικής συντήρησης.

Σενάρια κύριας εφαρμογής

Συστήματα Κατανεμημένων Σταθμών Βάσης (BBU έως RRU)

Η περίπτωση κύριας χρήσης γιαΑνατολίτικες ίνεςΤο καλώδιο GDTS είναι η σύνδεση μεταξύ της Building Baseband Unit (BBU) και της Remote Radio Unit (RRU) σε συστήματα απομακρυσμένης παροχής ρεύματος DC. Επιτρέπει την ταυτόχρονη μετάδοση σημάτων υψηλού εύρους ζώνης και την παροχή της απαραίτητης ηλεκτρικής ενέργειας στις απομακρυσμένες μονάδες κεραίας.

Αστικές Υποδομές και Βιομηχανικά Δίκτυα

Πέρα από τις τηλεπικοινωνίες, αυτόΥβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube GDTSαναπτύσσεται σε σιδηροδρομικές μεταφορές, συστήματα παρακολούθησης αυτοκινητοδρόμων και έξυπνες διανομές ισχύος δικτύου όπου οι τοπικές πηγές ενέργειας δεν είναι διαθέσιμες ή είναι δύσκολο να εγκατασταθούν.

Υλοποίηση Έργου και Διαχείριση Κόστους

Αξιοποιώντας τοΥβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube GDTSσυμβάλλει στη σημαντική μείωση των συνολικών δαπανών του έργου. Μειώνοντας τον όγκο των απαιτούμενων υλικών και συντομεύοντας το χρονοδιάγραμμα εγκατάστασης, οι χειριστές μπορούν να επιτύχουν χαμηλότερο κόστος προμήθειας και κατασκευής. Αυτή η απλοποιημένη προσέγγιση ελαχιστοποιεί επίσης το φυσικό αποτύπωμα σε πολυσύχναστους αγωγούς και δίσκους καλωδίων.

Σχετικά με το Orientalfiber (Jiangsu Xuben Photoelectric Technology)

Ως μέρος του ομίλου Jiangsu Xuben Photoelectric Technology Co., Ltd,Ανατολίτικες ίνεςλειτουργεί σε μια υποδομή 15.000 τετραγωνικών μέτρων αφιερωμένη στην παραγωγή καλωδίων εσωτερικού/εξωτερικού χώρου και εξαρτημάτων ODN. Με ετήσια αξία παραγωγής 20 εκατομμυρίων USD, η εταιρεία τηρεί αυστηρά διεθνή πρότυπα, συμπεριλαμβανομένων των ISO9001 και ISO45001. Οι διαδικασίες κατασκευής μας επικεντρώνονται στην ακρίβεια και την επαγγελματική αντοχή, υποστηρίζοντας έργα μηχανικής μεγάλης κλίμακας παγκοσμίως.

Συχνές Ερωτήσεις

1. Μπορούν να προσαρμοστούν οι προδιαγραφές του χάλκινου σύρματος;

Ναι, ο αριθμός και το εύρος των χάλκινων αγωγών εντός τουΥβριδικό Οπτικό και Ηλεκτρικό Καλώδιο Loose Tube GDTSμπορεί να ρυθμιστεί με βάση τις συγκεκριμένες απαιτήσεις τάσης και ρεύματος του απομακρυσμένου εξοπλισμού.

2. Ποια είναι τα όρια εγκατάστασης για αυτό το καλώδιο;

Το υβριδικό καλώδιο GDTS είναι ευέλικτο, σχεδιασμένο τόσο για εγκατάσταση αγωγού (αγωγός) όσο και για εναέριες (εναέριες) εγκαταστάσεις, με την προϋπόθεση ότι χρησιμοποιείται το κατάλληλο υλικό τάνυσης.

3. Πώς επηρεάζει η θωράκιση της χαλύβδινης ταινίας την ευελιξία;

Ενώ η ταινία από κυματοειδές χάλυβα παρέχει σημαντική προστασία από τη σύνθλιψη, το καλώδιο διατηρεί μια υπολογισμένη ακτίνα κάμψης που επιτρέπει τυπικές πρακτικές εγκατάστασης σε αγωγούς αστικών τηλεπικοινωνιών.

Χαρακτηριστικά

● Καλή μηχανική απόδοση και απόδοση θερμοκρασίας.

● Ο οπτικοηλεκτρικός υβριδικός σχεδιασμός επιλύει τα προβλήματα τροφοδοσίας και μετάδοσης σήματος και παρέχει κεντρική παρακολούθηση και συντήρηση της τροφοδοσίας του εξοπλισμού.

● Βελτιώνει τη διαχειρισιμότητα της παροχής ρεύματος, μειώνει το συντονισμό και τη συντήρηση της παροχής ρεύματος.

● Μειώνει το κόστος προμηθειών και εξοικονομεί κόστος κατασκευής.

● Χρησιμοποιείται κυρίως για τη σύνδεση μεταξύ BBU και RRU σε συστήματα απομακρυσμένης παροχής ρεύματος με κατανεμημένο σταθμό βάσης DC.

● Κατάλληλο για αγωγό και εναέρια εγκατάσταση

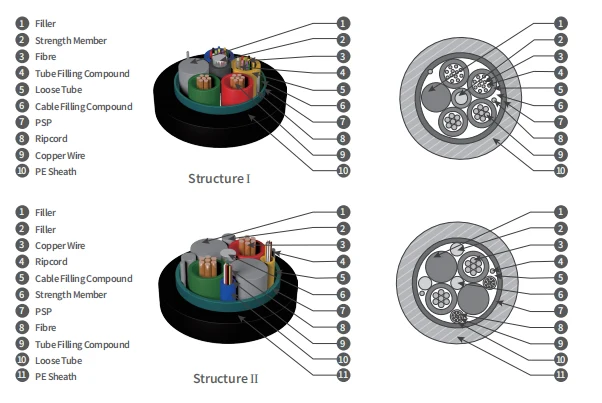

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Τεχνικό Χαρακτηριστικό

Τύπος	Ο.Δ. (mm)	Βάρος (Kg/km)	Αντοχή σε εφελκυσμό Μακροπρόθεσμα/βραχυπρόθεσμα (Ν)	Συντριβή Μακροπρόθεσμα/βραχυπρόθεσμα (N/100mm)	Δομή
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Δομή Ι
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Δομή Ι
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Δομή II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Δομή II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Δομή II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	Δομή II

Σημείωμα:

1. Το Xn αναφέρεται σε τύπο ίνας.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 υποδηλώνει τον αριθμό και το μέγεθος των χάλκινων συρμάτων.

3. Υβριδικά καλώδια με διαφορετικούς αριθμούς και μεγέθη χάλκινων συρμάτων μπορούν να παρέχονται κατόπιν αιτήματος.

4. Υβριδικά καλώδια με διαφορετικούς αριθμούς ινών μπορούν να παρέχονται κατόπιν αιτήματος.

Ηλεκτρική Απόδοση Αγωγού

Διατομή (mm2)	Μέγ. DC αντίσταση μονού αγωγού (20 ℃) (Ω/χλμ)	Αντοχή μόνωσης (20℃)(MΩ.km)	Διηλεκτρική αντοχή KV, DC 1min Διηλεκτρική αντοχή KV, DC 1min
Διατομή (mm2)	Μέγ. DC αντίσταση μονού αγωγού (20 ℃) (Ω/χλμ)	Ανάμεσα σε κάθε αγωγό και άλλο μεταλλικά μέλη συνδεδεμένα σε καλώδιο	Μεταξύ αγωγοί	Μεταξύ μαέστρου και μεταλλική πανοπλία	Μεταξύ μαέστρου και χαλύβδινο σύρμα
1.5	13.3	Όχι λιγότερο από 5.000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
