Καλώδιο οπτικών ινών επίπεδης κορδέλας ινών

Ορισμός προϊόντος και τεχνική επισκόπηση

Το καλώδιο οπτικών ινών Flat Fiber Ribbon είναι ένα οπτικό μέσο μετάδοσης υψηλής πυκνότητας όπου πολλαπλές μεμονωμένες ίνες συνδέονται μεταξύ τους σε μια επίπεδη, οργανωμένη σειρά. Αυτός ο πυρήνας κορδέλας προστατεύεται από ένα στρώμα από νήμα αραμιδίου εξαιρετικής ποιότητας, το οποίο χρησιμεύει ως μονάδα ενισχυμένη με δύναμη για να παρέχει την απαραίτητη αντοχή εφελκυσμού για εγκατάσταση και μακροχρόνια λειτουργία. Για την κάλυψη διαφορετικών απαιτήσεων ασφάλειας και περιβάλλοντος, το καλώδιο είναι φινιρισμένο με ένα στιβαρό εξωτερικό περίβλημα κατασκευασμένο είτε από πολυβινυλοχλωρίδιο (PVC) είτε από υλικό χαμηλού καπνού μηδενικού αλογόνου (LSZH).

Βασικά χαρακτηριστικά και βασικά πλεονεκτήματα

Σχεδίαση κορδέλας υψηλής ενσωμάτωσης: Η επίπεδη γεωμετρία οργανώνει τις ίνες σε ομάδες, επιτρέποντας σημαντικά μικρότερη διάμετρο καλωδίου σε σύγκριση με τις παραδοσιακές διαμορφώσεις χαλαρού σωλήνα.

Ενίσχυση αραμιδίου: Η συμπερίληψη του νήματος από αραμίδιο υψηλού συντελεστή παρέχει στο καλώδιο οπτικών ινών Flat Fiber Ribbon την απαιτούμενη αντοχή για κάθετες και οριζόντιες έλξεις χωρίς να κινδυνεύει να βλάψει τους πυρήνες του γυαλιού.

Περιβαλλοντική ανθεκτικότητα: Το εξωτερικό τζάκετ έχει σχεδιαστεί για να είναι ανθεκτικό στη διάβρωση, αδιάβροχο και ανθεκτικό στην υπεριώδη ακτινοβολία, εξασφαλίζοντας σταθερή απόδοση σε διάφορα εσωτερικά και προστατευμένα εξωτερικά περιβάλλοντα.

Συμμόρφωση με την ασφάλεια: Με τις επιλογές μπουφάν LSZH, το καλώδιο πληροί τα διεθνή πρότυπα επιβραδυντικής φλόγας (IEC 60332-1 ή IEC 60332-3C), καθιστώντας το κατάλληλο για κτίρια υψηλής πληρότητας και συστήματα μεταφοράς.

Τεχνικές Προδιαγραφές

Τύπος ινών: Συμβατό με ίνες Single mode (G.652D, G.657A) και Multimode (OM1 έως OM4).

Μονάδα οπλισμού: Αραμιδικό νήμα πολλαπλών κλώνων.

Υλικά εξωτερικού περιβλήματος: PVC (που πληροί τις απαιτήσεις UL OFNR/OFNP) ή LSZH (Χαμηλός καπνός, Χωρίς αλογόνο).

Μηχανικά πρότυπα: Πλήρως συμβατό με τα YD/T 1258.5, ICEA-596, GR-409 και IEC 60794-2-30.

Εύρος θερμοκρασίας: Σχεδιασμένο για αξιόπιστη λειτουργία σε τυπικές θερμοκρασίες περιβάλλοντος τηλεπικοινωνιών.

Διαφορετικά πεδία εφαρμογής

Η ευελιξία του καλωδίου οπτικών ινών Flat Fiber Ribbon το καθιστά την προτιμώμενη επιλογή για πολλές βιομηχανίες:

Κέντρα δεδομένων: Ιδανικά για τη διασύνδεση ραφιών διακομιστών υψηλής πυκνότητας χρησιμοποιώντας τεχνολογία τερματισμού MPO/MTP.

Διανομή σε εσωτερικούς χώρους: Χρησιμοποιείται για καλωδίωση κορμού σε εμπορικά κτίρια γραφείων και κεντρικά γραφεία συναλλάγματος.

Εξοπλισμός επικοινωνίας: Λειτουργεί ως η κύρια διασύνδεση μεταξύ οργάνων ακριβείας και υλικού δικτύου.

Βιομηχανικά Συστήματα: Παρέχει αξιόπιστες συνδέσεις δεδομένων για δίκτυα ηλεκτρικής ενέργειας, παρακολούθηση σιδηροδρομικών μεταφορών και συστήματα επικοινωνίας αυτοκινητοδρόμων.

Κατασκευαστική αντοχή: Jiangsu Xuben Photoelectric Technology Co., Ltd

Η ποιότητα του καλωδίου οπτικών ινών Flat Fiber Ribbon υποστηρίζεται από τη βιομηχανική κλίμακα και την τεχνική τεχνογνωσία της Jiangsu Xuben Photoelectric Technology Co., Ltd.

Υποδομή: Ο όμιλος λειτουργεί τέσσερα εξειδικευμένα εργοστάσια σε συνολική έκταση 15.000 τετραγωνικών μέτρων.

Αξία Παραγωγής: Με ετήσια αξία παραγωγής 20 εκατομμυρίων δολαρίων ΗΠΑ, η εταιρεία διατηρεί την ικανότητα να προμηθεύει μεγάλης κλίμακας παγκόσμια έργα μηχανικής.

Διαχείριση ποιότητας: Η εγκατάσταση έχει κερδίσει πιστοποιήσεις ISO9001 και ISO45001, διασφαλίζοντας ότι κάθε μέτρο καλωδίου προσκολλάται στο υψηλότερο πνεύμα δεξιοτεχνίας.

Παγκόσμια φήμη: Τα προϊόντα Orientalfiber χρησιμοποιούνται από τηλεπικοινωνιακούς φορείς και βιομηχανικούς ηγέτες παγκοσμίως, αναγνωρισμένοι για την εκλεπτυσμένη κατασκευή και την επαγγελματική τους συνέπεια.

Πλεονεκτήματα έναντι των τυπικών εναλλακτικών

Σε σύγκριση με τα παραδοσιακά σχέδια ινών, η λύση Orientalfiber ribbon προσφέρει:

Αποδοτικότητα Μαζικής Συναρμολόγησης: Οι τεχνικοί μπορούν να συνδέουν 12 ίνες ταυτόχρονα, μειώνοντας δραστικά το κόστος εγκατάστασης.

Καλύτερη ροή αέρα: Το συμπαγές, επίπεδο προφίλ του καλωδίου οπτικών ινών Flat Fiber Ribbon επιτρέπει καλύτερο αερισμό στους δίσκους καλωδίων και στα ντουλάπια διακομιστή.

Αξιόπιστη προστασία: Σε αντίθεση με τις εναλλακτικές λύσεις προϋπολογισμού, η χρήση αραμιδίου υψηλής ποιότητας διασφαλίζει ότι το καλώδιο δεν κρεμάει ή τεντώνεται με την πάροδο του χρόνου σε εφαρμογές κατακόρυφου ανύψωσης.

Χαρακτηριστικά

Υψηλής ενσωματωμένης σχεδίασης κορδέλας από ίνες

Το στοιχείο ενίσχυσης αραμιδίου δίνει στο καλώδιο εξαιρετική αντοχή σε εφελκυσμό

Το εξωτερικό υλικό είναι ανθεκτικό στη διάβρωση, αδιάβροχο, ανθεκτικό στην υπεριώδη ακτινοβολία, επιβραδυντικό φλόγας και φιλικό προς το περιβάλλον.

Εφαρμογές

Διανομή καλωδίων εσωτερικού χώρου

Διασύνδεση μεταξύ οργάνων, εξοπλισμού επικοινωνίας

Συνονθύλευμα και κοτσιδάκι

Πρότυπα

Συμμορφωθείτε με το πρότυπο YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, κ.λπ., και το καλώδιο PVC πληροί τις απαιτήσεις της έγκρισης UL OFNR και OFNP: Διαφορετικό μπουφάν LSZH πληροί το IEC 60332-103certification2-3C.

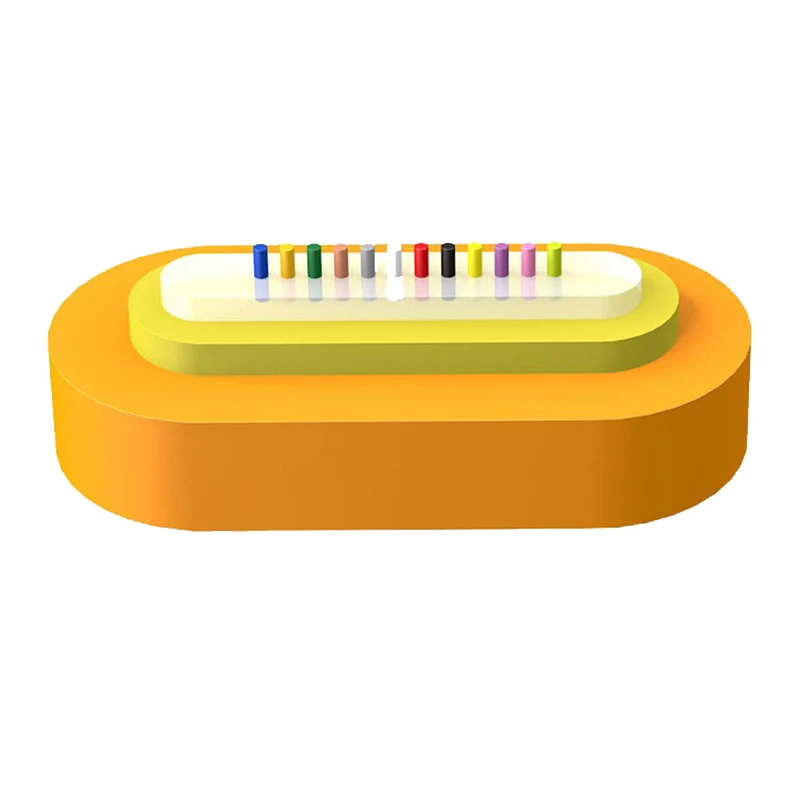

Σχέδιο Δομής

1. Ίνα

2. Κορδέλα ινών

3. Νήματα Αραμιδίου

4. Μπουφάν

Τεχνικές Παράμετροι

Οπτικά Χαρακτηριστικά

Θερμοκρασία μεταφοράς/αποθήκευσης/λειτουργίας: -20℃-+60℃, Θερμοκρασία εγκατάστασης: -5℃-+50℃
